„Allen Bradley 1746-NIO4I SLC 500“ analoginis kombinuotas modulis, naujas ir originalus, aukštos kokybės

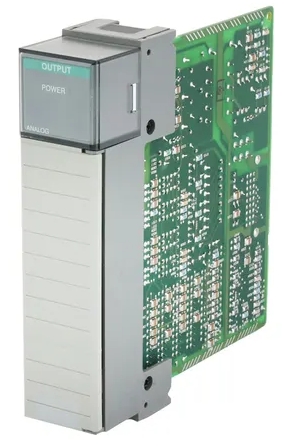

Allenas Bradley 1746-NIO4I SLC 500 analoginis kombinuotas modulis

1746-NIO4I yra „Allen-Bradley“ keturių kanalų analoginis įvesties/išvesties modulis SLC 500. Šis kombinuotas modulis turi du (2) įėjimus ir du (2) išėjimus viename lizde. Jis turi 2 diferencialinės įtampos arba srovės įėjimo taškus ir 2 srovės išėjimus, o bendra galinės plokštės srovės sąnaudos yra 55 mA esant 5 voltų įtampai ir 14,5 mA esant 24 voltų įtampai. Jo taškų bendrojo režimo įtampa yra nuo -20 iki 20 voltų, bendrojo modulio slopinimo signalas yra 105 dB esant 60 Hz dažniui ir įprasto režimo slopinimo signalas yra 55 dB esant 60 Hz dažniui. 1746-NIO4I naudoja „Sigma-Delta“ ADC keitiklį, kurio keitiklio skiriamoji geba yra 16 bitų, +/- 1 LSB, 0,01 % pakartojamumas ir netiesiškumas. Įprasta įėjimo srovė svyruoja nuo -20 iki +20 mA, srovės varža yra 250 omų, o skiriamoji geba – 1,22 A vienam LSB. Bendras 1746-NIO4I tikslumas yra +/- 0,642 % esant 0–60 laipsnių Celsijaus temperatūrai, o poslinkio tikslumas yra +79 ppm / 5 laipsniai Celsijaus, o maksimalios stiprinimo ir poslinkio paklaidos yra +/- 0,556 % ir +/- 67 ppm / laipsniai Celsijaus. 1746-NIO4I taip pat turi nuo -10 iki 10 voltų nuolatinės srovės įtampos varžą ir 760 kΩ įtampos varžą, o skiriamoji geba yra 305 mikrovoltai vienam mažiausiai reikšmingam bitui (LSB). Jo tikslumas taip pat yra +/- 0,504 %, o poslinkio tikslumas ir paklaida – +/- 63 ppm/Celsijaus laipsniui ir +/- 57 ppm/Celsijaus laipsniui. 1746-NIO4I siūlo viršįtampius esant 220 voltų kintamajai srovei (RMS) arba 220 voltų nuolatinei srovei (nuolat). Srovės išėjimų apkrovos diapazonas yra nuo 0 iki 500 mA, o įprastas diapazonas yra 0–20 mA, o 5 % viršijimo riba – esant 2,56348 mikroA vienam LSB signalo skiriamajai gebai. 1746-NIO4I bendras tikslumas taip pat yra ±0,541 %, poslinkio tikslumas – ±70 ppm/Celsijaus laipsniui, o stiprinimo ir poslinkio paklaida – ±0,516 % ir +/- 12 LSB. Visas modulis turi 500 voltų išbandytą izoliaciją tarp laukų laidų ir galinės plokštės izoliacijoje, o bendras visų kanalų atnaujinimo laikas yra 512 mikrosekundžių. 1746-NIO4I darbinė temperatūra svyruoja nuo 0 iki 60 laipsnių Celsijaus, o santykinė drėgmė be kondensacijos yra nuo 5 iki 95 %.

1746-NIO4I yra analoginis kombinuotas modulis, turintis du (2) 寞tampos arba srov臈s diferencialinius, neizoliuotus 寞臈jimo kanalus ir du (2) 寞tampos i拧臈jimo kanalus. 艩is modulis yra vieno lizdo modulis, apjungiantis 寞臈jimo ir i拧臈jimo galimybes.

Šis kombinuotas modulis suderinamas naudoti su fiksuota arba moduline SLC 500 technine įranga. Įdiekite šį modulį į bet kurį pagrindinio korpuso lizdą, išskyrus 0 lizdą, kuriame sumontuotas valdiklis. Jį taip pat galima įdiegti išplėtimo moduliuose arba nuotolinėse įvesties/išvesties stotyse. Jei šis modulis naudojamas nuotolinėse įvesties/išvesties stotyse, jo negalima įdiegti į 0 lizdą, nes minėtas lizdas skirtas ryšio adapteriams, tokiems kaip nuotolinis įvesties/išvesties (RIO), „Data Highway Plus“ (DH+) ir Ethernet ryšio adapteriai.

艩is modulis padeda taupyti viet膮 skydelyje ir maksimaliai i拧naudoti bet kurio SLC 500 stela啪o lizdus. Ypa膷 modulinio stiliaus 寞rangoje 拧寞 modul寞 galima strategi拧kai 寞rengti, kad b奴t懦 tinkamai segmentuojami 寞vesties ir i拧vesties kanalai.

Modulio srov臈s 寞vesties diapazonas yra nuo -20 iki +20 mA, o maksimalios leistinos vert臈s yra nuo -30 iki +30 mA. 漠tampos 寞vesties leistinas 寞vesties diapazonas yra nuo -10 iki +10 V nuolatin臈s srov臈s - 1 LSB. Srov臈s 寞vestis ver膷iama 寞 -16 384 iki +16 384 neapdorotus duomenis, o 寞tampos signalas ver膷iamas 寞 -32 768 iki +32 767 neapdorotus duomenis. Keitiklio 寞vesties dali懦 skiriamoji geba yra 16 bit懦, o pakartojamumas yra +/- 1 LSB. I拧vesties daliai keitiklio skiriamoji geba yra 14 bit懦, o netiesi拧kumas yra 0,05 %.

Techninės specifikacijos 1746-NIO4I

Dalies numeris / Katalogo Nr.: 1746-NIO4I

Serija: SLC 500

Modulio tipas: analoginis kombinuotas modulis

漠臈jimai: 2

漠vesties signalo diapazonai: Nuo -20 iki +20 mA; Nuo -10 iki +10 V nuolatinės srovės

Galinės plokštės srovė (24 voltai): 145 miliamperai

I拧臈jimo 寞tampos diapazonas: nuo -10 iki +10 V nuolatin臈s srov臈s - 1 LSB

Galinės plokštumos srovė (5 voltai) (5 voltai) 55 mA; (24 voltai) 145 mA

Pralaidumas: 10 herc懦

Atnaujinimo laikas: 512 mikrosekund啪i懦

Rezoliucija: 16 bit懦 寞eina, 14 bit懦 i拧eina

Žingsnis atsakas: 60 milisekund啪i懦 寞 priek寞, 2,5 milisekund臈s i拧 u啪mar拧ties

I拧bandyta 寞tampos izoliacija: 500 volt懦

M奴s懦 paslaugos:

1, Visi m奴s懦 produktai yra nauji, original奴s ir geros kokyb臈s

2, M奴s懦 kainos yra labai konkurencingos.

3, Turime didel寞 kiek寞 sand臈lyje, tod臈l gal臈tume pad臈ti klientams gauti sunkiai gaunamus komponentus.

4. Visi u啪klausimai bus vertinami ir 寞 juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
