„Allen Bradley 1746-NO4I SLC 500“ analoginio išėjimo modulis, naujas ir originalus, aukštos kokybės

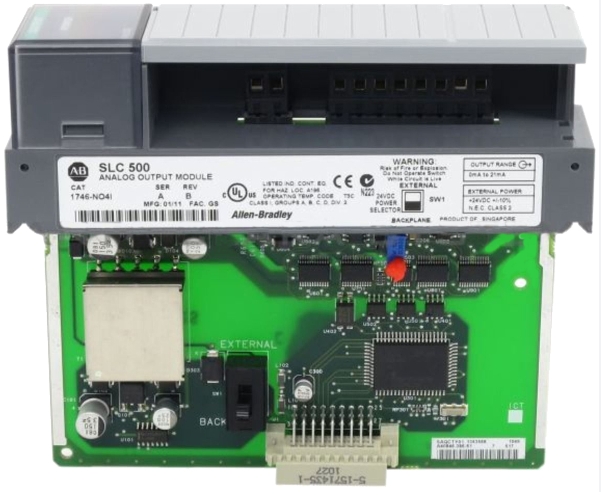

Allenas Bradley 1746-NO4I SLC 500 analoginio išėjimo modulis

1746-NO4I modulis yra programuojamo loginio valdiklio (PLC) analoginio i拧臈jimo modulis, priklausantis SLC 500 gamini懦 platformai. 艩is modulis naudojamas su min臈ta platforma ir yra suderinamas su dviej懦 (2) valdikli懦 variantu, pvz., fiksuota modulin臈s 寞rangos tipo 寞ranga.

Šis modulis gali generuoti išėjimo srovę nuo 0 iki 20 mA, kuri gali būti naudojama moduliuojantiems prietaisams ir įrenginiams valdyti. Įprasti analoginiai išėjimai yra prijungti prie valdiklio valdymo komandos. Jei naudojamas su proporcinio integravimo išvestinės valdikliu, analoginis išėjimas priskiriamas PID valdiklio valdymo išėjimui (CO). Rankinio įkrovimo stotyse analoginis išėjimas atitinka operatoriaus įvestą rankinę komandą. Jis taip pat gali būti naudojamas svarbiam signalui perduoti į vieną ar kelis įrenginius. Tai gali būti naudojama indikacijai, duomenų registravimui ir signalo konvertavimui.

Tinkamas signalas priskiriamas modifikuojant modulio savybes. 艩iame modulyje taip pat yra 寞montuotas perjungiklis, leid啪iantis pasirinkti maitinimo 拧altin寞. Galima pasirinkti vidin寞 maitinimo 拧altin寞, tai rei拧kia, kad modulis naudos maitinim膮 i拧 pagrindin臈s plok拧t臈s, o i拧orinis 拧altinis rei拧kia i拧orin寞 maitinimo 拧altin寞, kurio specifikacija yra 24 卤 10 %, esant maks. 195 mA.

1746-NO4I yra SLC 500 keturių (4) kanalų analoginio išėjimo modulis, naudojantis 16 bitų 2-ųjų komplementarinį dvejetainį formatą. Jis turi 4 srovės išėjimus, kurių išėjimo diapazonas yra nuo 0 iki +20 mA, o maksimali srovės išėjimo vertė yra 21 mA. Šio modulio galinės plokštės srovės suvartojimas yra 55 mA esant 5 V nuolatinei įtampai ir 195 mA esant 24 V nuolatinei įtampai, o viršijimo riba yra 5 % (nuo 0 iki 21 mA ir 1 LSB). Jo maitinimo įtampa yra 24 voltai nuolatinė srovė +/- 10 % esant maksimaliai 195 mA srovei, o galinės plokštės izoliacija yra 500 voltų nuolatinė srovė. Atminkite, kad kai kurioms reikmėms reikalinga 21,6–26,4 volto nuolatinė srovė, kai iš SLC maitinimo šaltinio neteka pakankamai energijos.

1746-NO4I modulio atnaujinimo atsako laikas visiems lygiagrečiai sujungtiems kanalams yra 512 µs. Šio modulio įvesties žingsninio atsako laikas yra 2,5 milisekundės esant 95 %. Jo darbinė temperatūra yra nuo 0 iki 60 laipsnių Celsijaus; laikymo temperatūra yra nuo -40 iki 85 laipsnių Celsijaus, o jo nesikondensuojanti aplinkos santykinė drėgmė yra nuo 5 iki 95 %. Šis gamykloje sukalibruotas išvesties modulis turi atvirą korpusą ir yra suderinamas tik su 1746 korpusu. Šiame modulyje taip pat yra LED būsenos indikatorius. 1746-NO4I apkrovos diapazonas yra nuo 0 iki 500 omų, o maksimali apkrovos reaktyvioji varža yra 100 µH, o keitiklio skiriamoji geba yra 14 bitų naudojant R-2R kopėčių konvertavimo metodą. Didžiausias bendras 1746-NO4I tikslumo poslinkis yra +/- 70 ppm/Celsijaus laipsnis visos skalės tikslumo.

Jungiant šį modulį, naudokite ekranuotą ryšio kabelį, pvz., „Belden 8761“ arba panašų, kurio ilgis turėtų būti kuo trumpesnis. Siekiant patogumo laiduose, modulis turi nuimamą gnybtą, kad būtų paprasčiau jį prijungti ir pakeisti.

Techninės specifikacijos 1746-NO4I

Dalies numeris / Katalogo Nr.: 1746-NO4I

Serija: SLC 500

Modulio tipas: Analoginis išvesties modulis

Galinės plokštės srovė (5 voltai): 55 miliamperai

Išėjimai: keturi (4)

Galin臈s plok拧t臈s srov臈 (24 volt懦 nuolatin臈 srov臈): 195 miliamperai

Išėjimo srovės diapazonas: Nuo 0 iki +20 mA

Pilnos skalės išvestis: 21 mA

Viršijus diapazono galimybes: 5 % (nuo 0 iki +21 mA - 1 LSB)

Srovės išėjimo kodavimas: nuo 0 iki +32764

Atnaujinimo laikas: 512 mikrosekund啪i懦

Galin臈s plok拧t臈s srov臈: (5 voltai) 55 miliamperai; (24 volt懦 nuolatin臈 srov臈) 195 miliamperai

Rezoliucija: 14 bit懦

Žingsnis atsakas: 2,5 milisekundės

Aplinkos darbin臈 temperat奴ra: nuo 0 iki 60 laipsni懦 Celsijaus
