Allen Bradley 1746-NR8 varžinis temperatūros detektorius (RTD) / varžos modulis, naujas ir originalus, aukštos kokybės

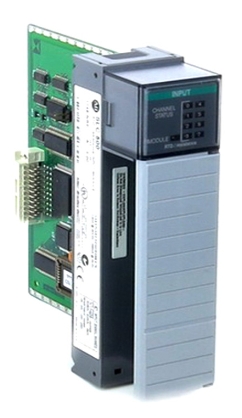

Allenas Bradley 1746-NR8 varžinis temperatūros detektorius (RTD) / varžos modulis

1746-NR8 yra varžinis temperatūros detektorius (RTD) / varžos modulis. Šis modulis priima varžos signalus iš RTD jutiklių, tokių kaip platina (385) 100, 200, 500 ir 1000; platina (3816) 100, 200, 500 ir 1000; varis (426) 10, nikelis (618) 120, nikelis (672) 120 ir nikelis-geležis (518) 604, o tiesioginės varžos vertės yra 0–150 omų, 0–500 omų, 0–1000 omų ir 0–300 omų.

Šis modulis naudojamas tik SLC 500 sistemoms. Jis gali būti specialiai naudojamas su dviem (2) SLC 500 variantais, tokiais kaip fiksuota ir modulinė aparatinė įranga. Jis užima vieną bet kurio naudojamo korpuso lizdą ir nereikalauja išorinio maitinimo šaltinio, vietoj to šis modulis maitinamas sistemos maitinimo šaltinio generuojama galinės plokštės energija.

艩is modulis pirmiausia naudojamas temperat奴ros matavimo taikymams, nes RTD jutikliai yra specialiai naudojami temperat奴ros rodmenims matuoti. 艩io modulio var啪os matavimo galimyb臈s taikomos mechanini懦 寞rengini懦 poslinkiui, jud臈jimui matuoti. Paprastai jis naudojamas jud臈jimo ilgiui, kur寞 atspindi var啪os rodmens suma啪臈jimas ir padid臈jimas, matuoti.

Šis modulis palaiko 2 laidų, 3 laidų ir 4 laidų RTD jutiklius. 2 laidų RTD rekomenduojama naudoti ekranuotą „Belden 9501“ kabelį arba lygiavertį. 3 arba 4 laidų RTD naudokite „Belden 9533“ arba „Belden 83503“ kabelį. 2 laidų RTD venkite ilgų kabelių, nes tai sumažina matavimo tikslumą. To išvengti nepavyks, ilgų laidų poveikį galima sumažinti naudojant mažesnio skersmens kabelį, pvz., AWG #16, o ne AWG #24. Iš esmės naudokite kabelį su mažesne varža pėdai. Nuimamo gnybtų bloko (RTB) gnybtai skirti tik vieno laido prijungimui.

Kanalo būseną galima stebėti LED indikatoriumi, o modulio veikimą – LED būsenos indikatoriumi. Šis modulis turi žemo dažnio skaitmeninį filtrą ir programuojamą įvesties filtrą. Modulio analoginis-skaitmeninis konvertavimas yra sigma-delta moduliacija. Jo automatinio kalibravimo procesas vyksta kiekvieną kartą įjungus modulį, kurį taip pat galima programuoti konkrečiu 5 minučių ciklu. 1746-NR8 modulyje esantys RTD tipai yra varis, platina, nikelis-geležis ir nikelis. Su šiuo moduliu suderinamas gnybtų blokas yra „Allen-Bradley 1746-RT-35“ gnybtų blokas. 1746-NR8 modulio galinės plokštės energijos suvartojimas yra ne didesnis kaip 1,82 W, o energijos suvartojimas yra 0,5 W esant 5 voltų nuolatinei srovei ir 1,32 W esant 24 voltų nuolatinei srovei. 1746-NR8 galinės plokštės srovės suvartojimas yra 100 mA esant 5 voltų nuolatinei srovei ir 55 mA esant 24 voltų nuolatinei srovei. Didžiausia jo bendrojo režimo įtampa yra +/- 1 voltas, o didžiausios nuolatinės perkrovos yra +/- 5 mA srovei ir +/- 5 voltai nuolatinei srovei. 1746-NR8 modulio izoliacijos įtampa yra nuolatinė 5 voltų nuolatinė srovė tarp kanalų ir 500 voltų kintamoji srovė 1 minutę tarp įėjimų ir galinės plokštės, taip pat tarp įėjimų ir korpuso įžeminimo. Jo darbinė temperatūra yra nuo 0 iki 60 laipsnių Celsijaus, laikymo temperatūra yra nuo -40 iki 84 laipsnių Celsijaus, o nesikondensuojanti santykinė oro drėgmė yra nuo 5 iki 95 %.

Techninės specifikacijos 1746-NR8

Serija: SLC 500

Dalies numeris / Katalogo Nr.: 1746-NR8

漠臈jimai: 8

Modulio tipas: RTD/var啪os analoginio 寞臈jimo modulis

Galinės plokštės srovė (5 voltai): 100 miliamper懦

Nr., jei 寞vesties duomenys: Aštuoni (8)

Galinės plokštės srovė (24 voltai): 55 miliamperai

Suderinami RTD jutikliai: Platina (385) 100, 200, 500 ir 1000; platina (3816) 100, 200, 500 ir 1000; varis (426) 10, nikelis (618) 120, nikelis (672) 120 ir nikelis-geležis (518) 604.

Atnaujinimo laikas: nuo 6 milisekund啪i懦 iki 2 sekund啪i懦

Suderinamas var啪os 寞vesties diapazonas: 0–150 omų, 0–500 omų, 0–1000 omų ir 0–300 omų

Galinės plokštumos srovė 100 mA esant 5 V nuolatinei srovei; 55 mA esant 24 V nuolatinei srovei

Galinės plokštės energijos suvartojimas: Maksimaliai 1,82 W (0,5 W esant 5 V nuolatinei srovei, 1,32 W esant 24 V nuolatinei srovei)

Žingsnis atsakas: 60 milisekund啪i懦 寞 priek寞, 2,5 milisekund臈s i拧 u啪mar拧ties

漠vesties/i拧vesties korpuso vieta: Bet kuris lizdas, išskyrus 0 lizdą

Darbinės temperatūros diapazonas: 32–140 laipsnių pagal Farenheitą

Rezoliucija: 0,01 laipsnio Celsijaus

Darbin臈 temperat奴ra: nuo 0 iki 60 laipsni懦 Celsijaus

Laikymo temperatūra: -40–85 laipsnių Celsijaus

Analoginio/skaitmeninio konvertavimo metodas: Sigma-delta moduliacija
