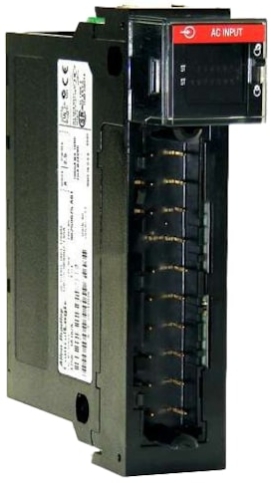

Allenas Bradley 1756-IA16 „ControlLogix“ 16 taškų D/I 120 V kintamosios srovės modulis
„Allen-Bradley 1756-IA16“ yra „ControlLogix“ modulis, turintis šešiolika (16) diskrečiųjų įvesties kanalų. Jis turi dvi (2) grupes po aštuonis (8) įvesties kanalus kiekvienoje grupėje ir veikia esant nominaliam 120 V kintamosios srovės signalo įtampai, o darbinės įtampos diapazonas yra 74–132 V kintamosios srovės ir 47–63 Hz dažnis. Jis suderinamas naudoti su bet kokiu „ControlLogix“ korpusu. 1756-IA32 turi dvi (2) įvesties grupes, kiekviena įvesties grupė turi aštuonis (8) kanalus. Jame yra atskiras kanalo būsenos šviesos diodas, kuris įsijungia, kad pateiktų atsiliepimus apie kiekvieno kanalo būseną. Kiekvieno įvesties kanalo aparatinės įrangos uždelsimo laikas yra ne daugiau kaip 10 ms + filtro laikas perėjimui iš IŠJUNGTO į ĮJUNGTĄ signalą ir ne daugiau kaip 8 ms + filtro laikas perėjimui iš ĮJUNGTO į IŠJUNGTĄ signalą. Vartotojo pasirenkamas filtro laikas perėjimui iš IŠJUNGTO į ĮJUNGTĄ yra 1 ms arba 2 ms ir 9 ms arba 18 ms perėjimui iš ĮJUNGTO į IŠJUNGTĄ. Šio modulio ciklinis atnaujinimo laikas yra nuo 200 µs iki 750 ms.
Techninės specifikacijos 1756–IA16
Gamintojas:Rockwell Automation
漠臈jimo 寞tampa:120 V kintamoji srovė
Serija:„ControlLogix“
Dalies numeris / Katalogo Nr.:1756–IA16
Prekės ženklas:Allen-Bradley
Įvesčių skaičius:Šešiolika (16)
漠臈jimo 寞tampos diapazonas:74–132 V kintamoji srovė
漠jungtos b奴senos srov臈, min.:5 mA esant 79 V kintamajai srovei, 47…63 Hz
漠jungtos b奴senos srov臈, maks.:13 mA esant 132 V kintamajai srovei, 47…63 Hz
Ciklinis atnaujinimo laikas:200 µs…750 ms
Signalo delsa, 寞jungimo per臈jimas:Aparatin臈s 寞rangos u啪laikymas: maks. 8 ms + filtro laikas. Vartotojo pasirenkamas filtro laikas: 9 ms arba 18 ms.
Signalo delsa, IŠJUNGIMO perėjimas:Aparatin臈s 寞rangos u啪laikymas: maks. 10 ms + filtro laikas. Vartotojo pasirenkamas filtro laikas: 1 ms arba 2 ms.
Galinės plokštės srovė, 5,1 V nuolatinė srovė:100 mA
Galinės plokštės srovė, 24 V nuolatinė:2 mA
Bendra galinės plokštės galia:0,58 W
Nuimamas gnybt懦 blokas (RTB):1756-TBNH 1756-TBSH
Modulio tipas:Skaitmeninis kintamosios srov臈s 寞vesties modulis
漠vestys:16
Darbin臈s 寞tampos diapazonas:74–132 voltų kintamoji srovė
漠vesties delsos laikas:Programuojamas 9 arba 18 milisekund啪i懦
Minimali darbinė srovė:5 miliamperai esant 74 volt懦 kintamajai srovei
Maksimali darbinė srovė:13 miliamper懦 esant 132 volt懦 kintamajai srovei
Maksimali 寞臈jimo srov臈, i拧jungta:2,5 miliamper懦
Energijos i拧sklaidymas (maks.): 5,8 vato esant 60 laipsni懦 Celsijaus temperat奴rai
Galin臈s plok拧t臈s srov臈 esant 5 volt懦 寞tampai: 105 miliamperai
Galin臈s plok拧tumos srov臈 esant 24 volt懦 寞tampai: 2 miliamperai
Aprašymas:
„Allen-Bradley 1756-IA16“ yra šešiolikos (16) kanalų kintamosios srovės įvesties modulis iš „ControlLogix“ programuojamo automatizavimo valdiklio (PAC) platformos. Šis modulis naudojamas sujungti atskirus signalizacijos įrenginius, tokius kaip jungikliai, pagalbiniai kontaktai ir panašiai veikiantys įrenginiai, kurių vardinė įtampa yra 120 V kintamoji, nominali ir įtampos diapazonas yra 74–132 V kintamoji, o dažnis – 47–63 Hz. Šis modulis iš galinės plokštės sunaudoja 100 mA srovę esant 5,1 V nuolatinei srovei ir 2 mA srovę esant 24 V nuolatinei srovei. Jis sunaudoja bendrą 0,58 W galios iš galinės plokštės, o maksimali galios disipacija yra 5,8 W esant 60 °C (140 °F) temperatūrai, o šiluminė disipacija – 18,41 BTU/val.1756-IA32 maksimali išjungtos būsenos įtampa yra 20 V kintamoji srovė, o maksimali išjungtos būsenos srovė – 2,5 mA. Panašiai minimali įjungtos būsenos srovės vardinė vertė yra 5 mA esant 74 V kintamajai įtampai, o maksimali įjungtos būsenos srovė – 13 mA esant 132 V kintamajai įtampai. Jis gali atlaikyti maksimalią 250 mA įjungimo srovę.
