Allenas Bradley1756-IA32 „ControlLogix“ 32 taškų D/I 120 V kintamosios srovės modulis

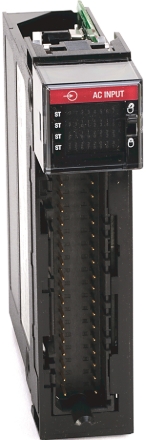

„Allen-Bradley 1756-IA32“ yra „ControlLogix“ diskrečiųjų įėjimų modulis. Tai kintamosios srovės įėjimų modulis, turintis trisdešimt du (32) įėjimų kanalus, priimančius 74–132 V kintamosios srovės signalo įtampos diapazoną dviejose (2) grupėse po šešiolika (16) kanalų kiekvienoje grupėje. Jį galima montuoti į 1756 vietinį arba paskirstytą įėjimų/išėjimų korpusą.1756-IA32 priklauso „ControlLogix“ programuojamo automatizavimo valdiklio (PAC) gaminių šeimai. Kiekvienas šio įvesties modulio kanalas turi fiksuotą aparatinės įrangos uždelsimą, pvz., 1,5 ms uždelsimą perėjimui iš IŠJUNGIMO į ĮJUNGIMĄ ir 1 ms uždelsimą perėjimui iš ĮJUNGIMO į IŠJUNGIMĄ. Vartotojo konfigūruojamą uždelsimą taip pat galima nustatyti su 1 ms arba 2 ms filtro laiko parinktimis perėjimui iš IŠJUNGIMO į ĮJUNGIMĄ ir 9 ms arba 18 ms perėjimui iš ĮJUNGIMO į IŠJUNGIMĄ.Norint nutraukti 寞vesties signalus 寞 1756-IA32, reikalingi nuimam懦 gnybt懦 blok懦 (RTB) moduliai. Suderinami RTB moduliai yra 1756-TBCH, kuris yra narvelin臈s spaustuko gnybtas, ir 1756-TBSH, kuris yra spyruoklin臈s spaustuko gnybtas.Šis modulis sunaudoja 165 mA srovę esant 5,1 V įtampai ir 2 mA esant 24 V nuolatinei įtampai, o iš galinės plokštės sunaudoja 0,9 vato galios, o energijos sąnaudos esant 60 laipsnių Celsijaus temperatūrai siekia 6,1 vato, o šiluminė sklaida – 20,8 BTU/val.
Techninės specifikacijos 1756-IA32
Gamintojas:Rockwell Automation
Galinės plokštės srovė esant 24 voltams:2 miliamperai
Galios išsklaidymas (maks.):6,1 W esant 60 °C (140 °F) temperatūrai
Darbin臈s 寞tampos diapazonas:74–132 V kintamoji srovė
漠臈jimo 寞tampa:120 V kintamoji srovė
Modulio tipas:Skaitmeninis nuolatin臈s srov臈s 寞vesties modulis
Serija:„ControlLogix“
Dalies numeris / Katalogo Nr.:1756-IA32
Prekės ženklas:Allen-Bradley
Įvesčių skaičius:Trisde拧imt du (32) 寞臈jimai
Modulio kodavimas:Elektroninis
漠vesties u啪delsimo laikas, i拧 I艩JUNGTA 寞 漠JUNGTA Aparatin臈s 寞rangos v臈lavimas:1,5 ms nominali / 10 ms maks. + filtro laikas
漠vesties u啪delsimo laikas, nuo 寞jungimo iki i拧jungimo Aparatin臈s 寞rangos v臈lavimas:1 ms nominali / 8 ms maks. + filtro laikas
Šiluminis išsklaidymas:20,8 BTU/val. esant 60 °C (140 °F) temperatūrai
Nuimamas(-i) gnybt懦 blokas(-ai):1756-TBCH; 1756-TBSH
漠vestys:32
漠vesties delsos laikas:Programuojamas 9 arba 18 milisekund啪i懦
Minimali darbinė srovė:5 miliamperai esant 74 volt懦 kintamajai srovei
Maksimali darbinė srovė:10 miliamper懦 esant 132 volt懦 kintamajai srovei
Maksimali 寞臈jimo srov臈, i拧jungta:2,5 miliamper懦
Galinės plokštės srovė esant 5 voltams:165 miliamperai
Nuimamas(-i) gnybt懦 blokas(-ai):1756-TBCH, 1756-TBS6H
Aprašymas:
„Allen-Bradley 1756-IA32“ yra „ControlLogix“ skaitmeninis įvesties/išvesties modulis. Šis kintamosios srovės įvesties modulis turi ekraną, kuriame vartotojai gali patikrinti jo įvesties ir ryšio būseną, taip pat modulio būklę. Šis konkretus modulis turi 32 įvestis, kurių kiekvienoje grupėje yra 16 taškų. Su 1756-IA32 suderinami nuimami gnybtų blokų korpusai arba RTB yra 1756-TBCH ir 1756-TBS6H. Šio modulio nuolatinė izoliacijos įtampa yra 250 V. Jo įtampos kategorija yra 120 V AC ir 50/60 Hz, tokia pati kaip ir jo įėjimo įtampa. Modulio srovės suvartojimas esant 24 V įtampai yra 2 mA, o esant 5,1 V įtampai – 165 mA. Darbinė įtampa svyruoja nuo 74 iki 132 V AC ir nuo 47 iki 63 Hz. Bendra 1756-IA32 modulio galia pagrindinėje plokštėje yra 0,9 W, o maksimali įjungimo srovė yra 390 mA. Šiame modulyje įvesties uždelsimo laikai nuo varžto iki pagrindinės plokštės yra 1,5 ms nominaliai arba 10 ms daugiausiai plius vartotojo pasirinktas filtro laikas (1 ms arba 2 ms), o nuo įjungimo iki išjungimo aparatinės įrangos uždelsimas yra 1 ms nominaliai arba 8 ms plius vartotojo pasirinktas filtro laikas (9 ms arba 18 ms). Didžiausia energijos disipacija yra 6,1 W esant 60 laipsnių Celsijaus temperatūrai, o šiluminė disipacija – 20,8 BTU/val. Išjungtoje būsenoje maksimali įtampa yra 20 V, o maksimali srovė – 2,5 mA. Kita vertus, įjungimo būsenos srovė svyruoja nuo 5 mA iki 74 V kintamosios srovės iki 15 mA esant 132 V kintamosios srovės.
DUK ir kontaktinė informacija:
K: Ar esate prekybos 寞mon臈, ar gamintojas?
A: Esame prekybos 寞mon臈.
K: Koks j奴s懦 gamybos laikas?
A: Jei prek臋 turime sand臈lyje, tai paprastai trunka nuo vienos iki trij懦 dien懦. Jei prek臈s n臈ra sand臈lyje, turite der臈tis.
K: Ar j奴s懦 寞mon臈 teikia pavyzd啪ius? Ar tai nemokama, ar imamas papildomas mokestis?
A: Tai priklauso nuo jums reikaling懦 preki懦 ir u啪sakomo kiekio.
K: Kokios yra jūsų mokėjimo sąlygos?
A: 100% T/T prieš išsiuntimą. Jei kiekis didelis, galime derėtis.
