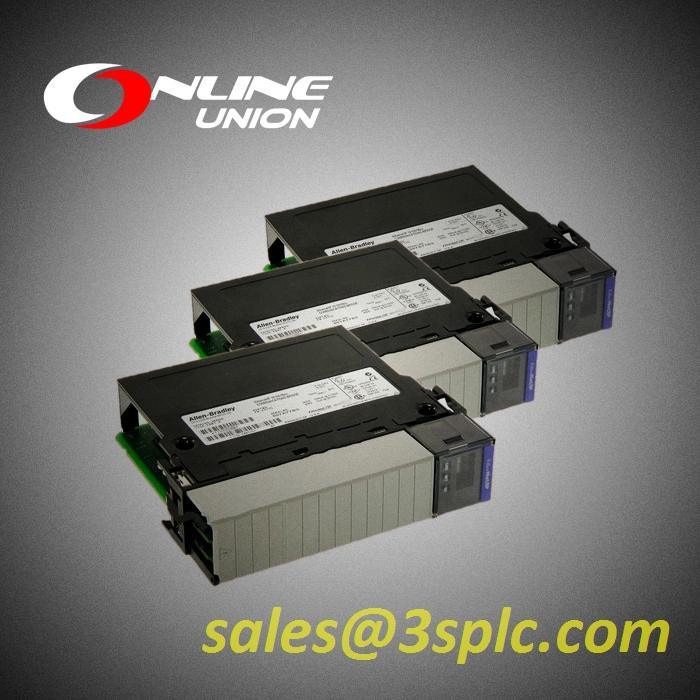

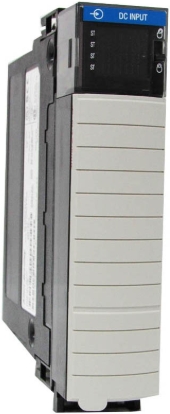

„Allen Bradley 1756-IB32 ControlLogix“ 32 taškų 12/24 V nuolatinės srovės D/I modulis, visiškai naujas

Allenas Bradley1756-IB32 „ControlLogix“ 32 taškų 12/24 V nuolatinės srovės D/I modulis

„Allen-Bradley 1756-IB32“ yra „ControlLogix“ skaitmeninis įvesties/išvesties modulis. Šis įvesties modulis, kuris yra „ControlLogix“ sistemos dalis, turi 32 įvestis, suskirstytas į 2 grupes, po 16 taškų kiekvienoje grupėje. Jis montuojamas prie „ControlLogix“ korpuso naudojant reikiamą nuimamą gnybtų bloko korpusą (RTB), pvz., „Allen-Bradley 1756-TBCH“ arba „1756-TBS6H“. Šis modulis užima vieną „ControlLogix“ korpuso lizdą ir yra atviro tipo korpuse. 1756-IB32 modulio darbinė įtampa yra nuo 10 iki 31,2 voltų nuolatinės srovės, o nominali įėjimo įtampa – 24 voltai nuolatinės srovės. Jo įtampos kategorija yra 12/24 voltų nuolatinės srovės kriauklė, srovės suvartojimas yra 120 mA esant 5,1 volto įtampai ir 2 mA esant 24 voltų įtampai, o bendra galinės plokštės galia yra 0,66 W. Didžiausia energijos disipacija yra 6,2 W esant 60 laipsnių Celsijaus temperatūrai, o šiluminė disipacija yra 21,1 BTU/val., taip pat esant 60 laipsnių Celsijaus temperatūrai. „Allen-Bradley 1756-IB32 ControlLogix“ skaitmeninio įvesties/išvesties modulio maksimali įjungimo srovė yra 250 mA, kuri be aktyvavimo sumažėja iki mažiau nei 37 % per 22 milisekundes. Išjungtoje būsenoje jo maksimali srovė yra 2,27 mA, o maksimali įtampa – 5 voltai. Įjungimo ir išjungimo procesų įvesties delsos laikas skiriasi. Išjungimo ir įjungimo procesui taikomas iki 380 mikrosekundžių aparatinės įrangos uždelsimas ir vartotojo konfigūruojamas 0, 1 arba 2 milisekundžių filtro laikas. Įjungimo ir išjungimo uždelsimo laikas apima iki 420 mikrosekundžių aparatinės įrangos uždelsimo laiką ir vartotojo konfigūruojamą 0, 1, 2, 9 arba 18 milisekundžių filtro laiką.

Techninės specifikacijos 1756-IB32

Gamintojas：Rockwell Automation

Prekės ženklas：Allen-Bradley

Dalies numeris / Katalogo Nr.：1756-IB32

Serija：„ControlLogix“

漠vestys：32

Modulio tipas：Skaitmeninis nuolatin臈s srov臈s 寞vesties modulis

Įvesčių skaičius：Trisde拧imt du (32) 寞臈jimai

漠臈jimo 寞tampa：12–24 voltų nuolatinės srovės kriauklė

Darbin臈s 寞tampos diapazonas：10–31,2 volto nuolatinė srovė

Modulio kodavimas：Elektroninis

Maksimali darbinė srovė：5,5 miliamper懦

漠vesties delsos laikas：2 milisekundės plius pasirinktas filtravimo laikas

Maksimali 寞臈jimo srov臈, i拧jungta：1,5 miliamper懦

Minimali darbinė srovė：2 miliamperai esant 10 volt懦 nuolatinei srovei

漠vesties u啪delsimo laikas, i拧 I艩JUNGTA 寞 漠JUNGTA Aparatin臈s 寞rangos v臈lavimas： 380 µs maks. + filtravimo laikas

Galinės plokštės srovė esant 5 voltams：120 miliamper懦

漠vesties u啪delsimo laikas, nuo 寞jungimo iki i拧jungimo Aparatin臈s 寞rangos v臈lavimas：420 µs maks. + filtravimo laikas

Galios išsklaidymas (maks.)：6,2 W esant 60 °C (140 °F) temperatūrai

Galinės plokštės srovė esant 24 voltams：2 miliamperai

Galin臈s plok拧t臈s srov臈 esant 5,1 volto 寞tampai：100 miliamper懦

Šiluminis išsklaidymas：21,1 BTU/val. esant 60 °C (140 °F) temperatūrai

Nuimamas(-i) gnybt懦 blokas(-ai)：1756-TBCH 1756-TBSH

Aprašymas:

„Allen-Bradley 1756-IB32“ yra didelio tankio diskrečiųjų įvesties modulis, priklausantis „ControlLogix“ programuojamų automatikos valdiklių (PAC) produktų šeimai. Šis modulis turi trisdešimt du (32) įvesties kanalus, sugrupuotus į dvi (2) grupes po šešiolika (16) kanalų kiekvienoje.

Jį galima įdiegti į vietinę įvesties/išvesties lentyną arba paskirstytą įvesties/išvesties važiuoklę, arba į atskiras arba paskirstytas valdymo sistemas (DCS), pvz., „Allen-Bradley“ gamyklos PAx. Įvedus šį modulį per aparatinės įrangos konfigūraciją, galima pasiekti modulio parametrus, pvz., bendrąsias modulio savybes su svarbiais suderinamo kodavimo ir lizdų priskyrimo parametrais. Šis modulis taip pat turi konfigūruojamą užklausos paketo intervalą (RPI), modulio slopinimą, reakciją į ryšio gedimą ir suplanuotą ryšį per „ControlNet“. Kiekvienas šio modulio kanalas turi konfigūruojamus filtro nustatymus, leidžiančius tiksliai reguliuoti modulio reakcijos laiką į signalus. Šis reguliavimas naudingas tais atvejais, kai atskiri signalai yra nepastovūs ir veikiami triukšmo. Ši funkcija padeda išvengti klaidingai teigiamų neigiamų rodmenų.

DUK ir kontaktinė informacija:

K: Ar esate prekybos 寞mon臈, ar gamintojas?

A: Esame prekybos 寞mon臈.

K: Koks j奴s懦 gamybos laikas?

A: Jei prek臋 turime sand臈lyje, tai paprastai trunka nuo vienos iki trij懦 dien懦. Jei prek臈s n臈ra sand臈lyje, turite der臈tis.

K: Ar j奴s懦 寞mon臈 teikia pavyzd啪ius? Ar tai nemokama, ar imamas papildomas mokestis?

A: Tai priklauso nuo jums reikaling懦 preki懦 ir u啪sakomo kiekio.

K: Kokios yra jūsų mokėjimo sąlygos?

A: 100% T/T prieš išsiuntimą. Jei kiekis didelis, galime derėtis.
