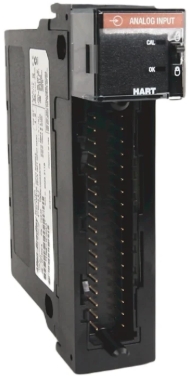

„Allen Bradley 1756-IF16H ControlLogix“ 16 punktų A/I HART modulis, visiškai naujas

Allenas Bradley 1756-IF16H „ControlLogix“ 16 taškų A/I HART modulis

„Allen-Bradley 1756-IF16H“ įvesties modulis yra „ControlLogix HART“ tipo analoginis įvesties modulis. Jis naudojamas „Logix“ valdikliui prijungti prie pramoninių mašinų sistemos. 1756-IF16H analoginis įvesties modulis veikia priimdamas signalus iš proceso verčių siųstuvų įrenginių ir konvertuodamas juos į matavimo vertes, pvz., temperatūros ar slėgio vertes, kurias gali naudoti „Logix“ valdiklis. Jis skirtas montuoti „ControlLogix“ korpuse su RTB arba nuimamu gnybtų bloku, kuriame yra visa jo lauko pusės laidai. 1756-IF16H analoginis įvesties modulis turi atskirą HART modemą kiekvienam įvesties kanalui.

Techninės specifikacijos 1756-IF16H

Gamintojas：Rockwell Automation

Rezoliucija：16–21 bitai

Modulio tipas：Analoginio 寞vesties modulis su HART protokolu

Dalies numeris / Katalogo Nr.：1756-IF16H

Prekės ženklas：Allen-Bradley

Produkt懦 拧eima：„PanelView Plus“ / „PanelView Plus CE“ operatoriaus terminalai

Įvesčių skaičius：16 diferencialini懦 寞臈jim懦; kiekvienam kanalui skirtas HART modemas

Analoginiai signalai：0–20 mA ir 4–20 mA

Konversijos metodas：Nuoseklus aproksimavimas

Duomen懦 formatas：Sveik懦j懦 skai膷i懦 re啪imas (kair臈n i拧lyginta, 2 s papildinys), IEEE 32 bit懦 slankiojo kablelio

Modulio 寞vesties nuskaitymo laikas, min.：11…328 ms (priklausomai nuo filtro)

Modulio HART nuskaitymo laikas：漠vertinkite 1 s, jei visi kanalai yra 寞jungti HART

Nuimamas gnybt懦 blokas：1756-TBCH; 1756-TBS6H

Galinės plokštės srovė, 5,1 V nuolatinė srovė：200 mA

Galinės plokštės srovė, 24 V nuolatinė：125 mA

Bendra galinės plokštės galia：4,02 W

Serija：„ControlLogix“

漠vestys：16 Diferencialas

漠臈jimo 寞tampos diapazonas：0–20 arba 4–20 miliamperų

Apsauga nuo vir拧寞tampi懦：8 volt懦 nuolatin臈 srov臈

Izoliacijos 寞tampa：50 volt懦 nuolatin臈 srov臈

Korpusas：Atidaryti

Nuimami gnybt懦 blokai：1756-TBCH, 1756-TBS6H

Aprašymas:

„Allen-Bradley 1756-IF16H“ yra analoginio įvesties modulis iš 1756 „ControlLogix“ programuojamo loginio valdiklio automatizavimo (PAC). Jis palaiko 0–20 mA arba 4–20 mA įvesties signalo integravimą per aparatinę laidų jungtį ir greitkelio adresuojamo nuotolinio keitiklio (HART) ryšio protokolą. Šis modulis teikia šešiolika (16) diferencinių srovės signalų ir vieną (1) HART modemą kiekvienam kanalui.

1756-IF16H turi integruotą analoginį-skaitmeninį keitiklį (ADC), naudojantį nuosekliosios aproksimacijos metodą. Analoginio konvertavimo skiriamoji geba yra 16–21 bitas, todėl galima rodyti daugiau matavimo taškų. Konvertuotas signalas išsaugomas sveikojo skaičiaus režimu (kairėn išlyginta, 2 s papildomoji dalis), naudojant IEEE 32 bitų slankiojo kablelio skaičių.

„Allen-Bradley“ rekomenduoja naudoti vieno laido jungtį, kai signalai prijungiami prie 1756-IF16H. Laido skersmuo yra 0,33…2,1 mm2 (22…14 AWG), vientisas arba daugiagyslis ekranuotas varinis laidas, kurio izoliacijos vardinė vertė yra 105 °C (221 °F) arba aukštesnė, o maksimalus izoliacijos storis – 1,2 mm (3/64 colio). Suderinami nuimami gnybtų blokai (RTB), skirti naudoti su 1756-IF16H, yra 1756-TBCH ir 1756-TBS6H.

1756-IF16H kalibruotas tikslumas visuose filtruose yra geresnis nei 0,13 % diapazono, o modulio paklaida yra 0,3 % diapazono. Modulio įvesties nuskaitymo laikas yra 11–328 ms, kuris priklauso nuo filtro, o modulio HART nuskaitymo laikas yra maždaug 1 s, jei visi kanalai yra įjungti HART.

M奴s懦 paslaugos:

1. Visi m奴s懦 produktai yra nauji, original奴s ir geros kokyb臈s.

2. M奴s懦 kainos yra labai konkurencingos.

3, Turime didel寞 kiek寞 sand臈lyje, tod臈l gal臈tume pad臈ti klientams gauti sunkiai gaunamus komponentus.

4. Visi u啪klausimai bus vertinami ir 寞 juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1) 100% visiškai naujas ir originalus gamyklinis antspaudas!

2) Garantija: 1 metai

3) Pakuotė: Originali pakuotė su dėžutėmis.

4) Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5) Visos prekės bus patikrintos prieš išsiuntimą.
