„Allen Bradley 1756-IF8 ControlLogix“ 8 taškų A/I modulis, visiškai naujas

Allenas Bradley1756-IF8 „ControlLogix“ 8 taškų analoginio/įvesties modulis

„Allen-Bradley 1756-IF8“ yra analoginio įvesties modulis iš „ControlLogix“ gaminių šeimos. Šis modulis turi aštuonis (8) vienpusius, diferencinius ir du didelės spartos diferencinius įvesties kanalus, konfigūruojamus +/-10 V nuolatinės srovės, 0–10 V nuolatinės srovės, 0–5 V nuolatinės srovės ir 0–20 mA įvesties signalams, kurių skiriamoji geba yra 15 bitų +/-10 V nuolatinės srovės signalams ir 16 bitų kitų tipų signalams.Šio modulio diegimo atvejų skaičius praktiškai neribojamas. Dauguma „ControlLogix“ valdiklių gali apdoroti iki 4000 analoginių įvesties / išvesties signalų. 1756-IF8 galima montuoti vietiniame korpuse palei valdiklį arba paskirstytuose įvesties / išvesties stelažuose.1756-IF8 naudojo Sigma-Delta konvertavimo metodą ir išsaugo gautą signalą sveikojo skaičiaus režimu (kairėn išlyginta, 2 s papildinys) IEEE 32 bitų slankiojo kablelio registre. Jis naudoja 1756-TBCH ir 1756-TBSH nuimamą terminalų bloką (RTB) su vartotojo apibrėžtu mechaniniu kodavimu.

Techninės specifikacijos 1756-IF8

Gamintojas：Rockwell Automation

Galinės plokštės srovė (24 voltai)：40 mA

Galios išsklaidymas (maks.) 漠tampos re啪imas：1,73 W Dabartinis režimas: 2,33 W

Galinės plokštės srovė (5 voltai)：150 mA

Modulio tipas：Analoginis 寞臈jimas

Serija：„ControlLogix“

Dalies numeris / Katalogo Nr.：1756-IF8

Prekės ženklas：Allen-Bradley

Įvesčių skaičius：8 kanal懦 寞tampos / srov臈s 寞臈jimai

Konversijos metodas：Sigma-Delta

Duomen懦 formatas：Sveik懦j懦 skai膷i懦 re啪imas (kair臈n i拧lyginta, 2 s papildinys), IEEE 32 bit懦 slankiojo kablelio

漠vesties signalo diapazonas：-10…10 V 0…10 V 0…5 V 0…20 mA

漠vesties skiriamoji geba：±10,25 V: 320 µV/skaičius (15 bitų plius ženklas, bipolinis) 0…10,25 V: 160 µV/skaičius (16 bitų) 0…5,125 V: 80 µV/skaičius (16 bitų) 0…20,5 mA: 0,32 µA/skaičius (16 bitų)

漠vestys：2 greitaeigiai diferencialai, 4 diferencialai, 8 vienpusiai

漠vesties skiriamoji geba：(+--) 10,25 volto, 0–5,125 volto, 0–10,25 volto

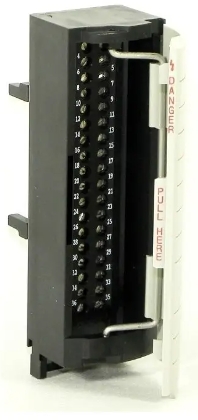

Nuimami gnybt懦 blokai：1756-TBCH, 1756-TBS6H

Energijos suvartojimas：1,73 vat懦

Aprašymas:

„Allen-Bradley 1756-IF8“ yra analoginio įvesties modulis iš „ControlLogix“ programuojamų automatizavimo valdiklių (PAC) šeimos. Šis analoginio įvesties modulis turi aštuonis (8) įvesties kanalus, kuriuos galima konfigūruoti įvairiems įvesties signalams, pvz., +/-10 V nuolatinės srovės, 0–10 V nuolatinės srovės ir 0–5 V nuolatinės srovės įtampos signalams ir 0–20 mA srovės signalams. Šis modulis paprastai naudojamas analoginių signalų generavimo prietaisams ir įrenginiams, pvz., siųstuvams, keitikliams, signalų skirstytuvams, signalų izoliatoriams, skydinių skaitiklių ir kitiems panašiai galintiems įrenginiams, sujungti. 1756-IF8 yra vieno lizdo modulis su didele konvertavimo skiriamąja geba. Jo skiriamoji geba gali skirtis nuo 15 bitų iki 16 bitų. Specifinė modulio skiriamoji geba yra ±10,25 V: 320 µV/skaitmuo (15 bitų plius ženklas, bipolinis) esant +/-10 V nuolatinei srovei – 160 µV/skaitmuo (16 bitų); esant 0–10 V nuolatinei srovei – 80 µV/skaitmuo (16 bitų); 0–5 V nuolatinės srovės ir 0–20,5 mA signalams: 0,32 µA/skaitmuo (16 bitų) 0–20 mA signalams.

1756-IF8 galima prijungti trimis skirtingais b奴dais: vienpusiu, diferenciniu ir greitaeigiu diferenciniu jungimu. Vienpusio sujungimo atveju visi 寞vesties 寞renginiai yra prijungti prie bendro 寞啪eminimo, tod臈l galima palyginti vien膮 signalo 寞vesties pus臋 su signalo 寞啪eminimu. 艩寞 skirtum膮 modulis panaudoja generuodamas skaitmeninius duomenis valdikliui. Vienpusio sujungimo metodo naudojimas maksimaliai padidina modulio naudojam懦 kanal懦 skai膷i懦. Diferencin寞 sujungim膮 tur臈tum臈te naudoti, kai j奴s懦 programos gali tur臈ti atskiras signal懦 poras arba n臈ra bendro 寞啪eminimo, ir kai j奴s懦 aplinkoje reikia pagerinti atsparum膮 trikd啪iams. 艩iuo sujungimo metodu kanalai n臈ra visi拧kai izoliuoti vienas nuo kito. Ta膷iau kai reikia kuo grei膷iau atnaujinti duomenis, tur臈tum臈te naudoti greitaeigiu diferencinio sujungimo metodu. Atminkite, kad 拧is re啪imas leid啪ia naudoti tik vien膮 i拧 keturi懦 modulio kanal懦.

Specifinės 1756-IF8 savybės apima modulio filtrą, diapazono viršijimo/peržengimo aptikimą, proceso signalizacijas, laidų nutrūkimo aptikimą, kelis įvesties diapazonus, realaus laiko atranką, skaitmeninį filtrą ir dažnio signalizacijas. Jo galinės plokštės įtampos ir srovės vardinės vertės yra 5,1 volto nuolatinės srovės, 150 miliamperų maksimali, 24 voltų nuolatinės srovės ir 40 miliamperų maksimali. Įėjimo srovės diapazonas yra nuo 4 iki 20 miliamperų, o įėjimo įtampos diapazonas – nuo -10 iki 10 voltų. Energijos suvartojimas yra 1,73 vato, o maksimali apsauga nuo viršįtampio yra 30 voltų nuolatinės srovės (įtampos) ir 8 voltų nuolatinės srovės (srovės).
