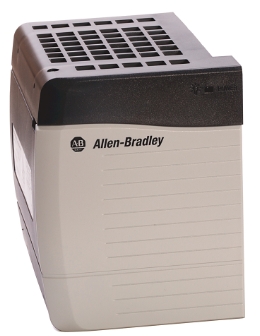

Allenas Bradley 1756-PB75 „ControlLogix“ 24 V nuolatinės srovės maitinimo šaltinis
„Allen-Bradley 1756-PB75“ yra „ControlLogix“ maitinimo šaltinis. Tai standartinis maitinimo šaltinis, maitinamas išoriškai, o jo įėjimo įtampa yra 18–32 V nuolatinė, o nominali įėjimo įtampa yra 24 V nuolatinė. Jo išėjimo galia yra 75 W esant 0–+60 °C (+32–+140 °F) temperatūrai, o srovės stiprumas – 1,5 A esant 1,2 V nuolatinei įtampai; 4 A esant 3,3 V nuolatinei įtampai; 13 A esant 5,1 V nuolatinei įtampai ir 2,8 A esant 24 V nuolatinei įtampai. Šis modulis sumontuotas kairėje 1756 korpuso pusėje.
Techninės specifikacijosr 1756-PB75
Gamintojas:Rockwell Automation
Matmenys:14,0 x 11,2 x 14,5 cm (5,51 x 4,41 x 5,71 col.)
Svoris:0,95 kg (2,10 svaro)
Vieta:1756 Važiuoklės kairė pusė
漠vesties galia:95 W
Modulio tipas:Standartinis maitinimo šaltinis
Serija:„ControlLogix“
Dalies numeris / Katalogo Nr.:1756-PB75
Prekės ženklas:Allen-Bradley
Nominali 寞臈jimo 寞tampa:24 V nuolatinė srovė
漠臈jimo 寞tampos diapazonas:18–32 V nuolatinė srovė
Izoliacijos 寞tampa:250 V (nuolatinis), sustiprintos izoliacijos tipas, maitinimo 寞vestis 寞 galin臋 plok拧t臋, i拧bandyta esant 3500 V nuolatinei 寞tampai 60 s
Maksimali 寞jungimo srov臈:30 amper懦
Dabartinė talpa:1,5 A esant 1,2 V nuolatin臈s srov臈s 寞tampai; 4 A esant 3,3 V nuolatin臈s srov臈s 寞tampai; 13 A esant 5,1 V nuolatin臈s srov臈s 寞tampai ir 2,8 A esant 24 V nuolatin臈s srov臈s 寞tampai
Išėjimo galia: 75 W esant 0…+60 °C (+32…+140 °F) temperatūrai
Užlaikymo laikas: 35 ms esant 18 V nuolatinei srovei; 40 ms esant 24 V nuolatinei srovei; 40 ms esant 32 V nuolatinei srovei
Važiuoklės suderinamumas: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17
Važiuoklės serija: B serija; C serija
漠臈jimo 寞tampa: 24 volt懦 nuolatin臈 srov臈
Įtampos diapazonas: 18–32 voltai nuolatinė srovė
Galia: 75 vatai esant 60 Celsijaus temperatūrai
Važiuoklė:B serija
Darbinė temperatūra: 32–140 Farenheito (0–60 Celsijaus)
Korpusas: nėra
Aprašymas:
1756-PB75 yra standartinis „ControlLogix“ maitinimo šaltinis. Šis maitinimo šaltinis yra nuolatinės srovės maitinamas modulis, daugiausia naudojamas maitinimo tiekimui iš galinės plokštės ir modulio veikimui užtikrinti. Šis maitinimo šaltinis montuojamas kairėje konkretaus „ControlLogix“ korpuso pusėje.
1756-PB75 suderinamas su dauguma „ControlLogix“ korpusų, ypač su B ir C serijos 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 korpusais. Nutraukiant įeinantį maitinimo laidą prie šio maitinimo šaltinio, rekomenduojamas laido dydis yra 2,5 mm2 arba 14 amerikietiško vielos kalibro (AWG) vientisas arba daugiagyslis varinis laidas, kurio izoliacijos vardinė vertė yra 90 °C (194 °F) arba aukštesnė, o maksimalus izoliacijos storis – 1,2 mm (3/64 colio). Varžtą priveržkite 0,565 Nm (5 svarų colių) sukimo momentu. Šio maitinimo šaltinio fiziniai matmenys yra 14,0 (aukštis) x 11,2 (plotis) x 14,5 cm (gylis) (5,51 x 4,41 x 5,71 colio), o svoris – 0,95 kg (2,10 svaro).
1756-PB75 maitinamas išoriniu būdu iš nominalios 24 V nuolatinės srovės maitinimo įtampos, o taikomas įtampos diapazonas yra 18–32 V nuolatinės srovės. Jo įėjimo galia yra 95 W, o įjungimo srovės stipris – 30 A. Jis tiekia 75 W išėjimo galią esant 0–+60 °C (+32–+140 °F) temperatūrai, o srovės stiprumas – 1,5 A esant 1,2 V nuolatinės srovės įtampai; 4 A esant 3,3 V nuolatinės srovės įtampai; 13 A esant 5,1 V nuolatinės srovės įtampai ir 2,8 A esant 24 V nuolatinės srovės įtampai. Šis maitinimo šaltinis taip pat pasižymi 35 ms išlaikymo laiku esant 18 V nuolatinei įtampai; 40 ms esant 24 V nuolatinei įtampai ir 40 ms esant 32 V nuolatinei įtampai, kai izoliacijos įtampa yra 250 V (nuolatinė). Sustiprintos izoliacijos tipas. Maitinimo įvestis į galinę plokštumą išbandyta esant 3500 V nuolatinei įtampai 60 s.
