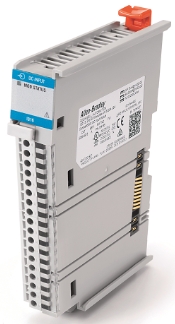

„Allen Bradley 5069-IB16 Compact 5000 DC Input Modulis, visiškai naujas

Allenas Bradley 5069-IB16 kompakti拧kas 5000 nuolatin臈s srov臈s 寞vesties modulis

„Allen-Bradley 5069-IB16“ yra „Compact 5000“ diskrečiųjų įėjimų modulis. Tai nuolatinės srovės įėjimų modulis, turintis šešiolika (16) žemų dažnių įėjimų kanalų, priimančių 10–32 V nuolatinės srovės signalo įtampos diapazoną vienoje įėjimų kanalų grupėje. Jo įėjimo srovės diapazonas yra 4–7,4 mA vienam kanalui esant 10–32 V nuolatinei įtampai. Šiam moduliui reikalingas RTB, kad būtų galima nutraukti signalus, kai suderinami RTB yra 5069-RTB18-SPRING RTB ir 5069-RTB18-SCREW RTB.

Techninės specifikacijos 5069-IB16

Modulio tipas: skaitmeninis nuolatin臈s srov臈s 寞vesties modulis

Dalies numeris / Katalogo Nr.：5069-IB16

Prekės ženklas：Allen-Bradley

Gamintojas：„Rockwell Automation“

Serija：Kompakti拧kas 5000 寞vesties/i拧vesties modulis

Įvesčių skaičius：Šešiolika (16) įvesčių

漠臈jimo 寞tampa：12/24 V nuolatinė srovė

Darbin臈s 寞tampos diapazonas：10–32 V nuolatinė srovė

Modulio kodavimas：Elektroninis

漠vesties u啪delsimo laikas, i拧 I艩JUNGTA 寞 漠JUNGTA：50 µs + filtravimo laikas

Galios išsklaidymas (maks.)：3,9 W

MOD galia：75 mA esant 18–32 V nuolatinei srovei

MOD Galios pralaidumas, maks.：9,55 A esant 18–32 V nuolatinei srovei

SA galia：200 mA esant 79…264 V kintamajai srovei

SA maitinimo pralaidumas, maks.: 9,95 A esant 79…264 V kintamajai srovei

Šilumos išsklaidymas: 13,3 BTU/val.

Nuimamas(-i) gnybt懦 blokas(-ai): 5069-RTB18-SPRING RTB; 5069-RTB18-SCREW RTB

Įėjimų skaičius: 1 grupė po 16 kanalų (skęstančio tipo)

Išėjimų skaičius: nėra

漠tampos kategorija: 12/24 volt懦 nuolatin臈s srov臈s kriaukl臈

Įėjimo įtampos diapazonas: 10–32 voltai nuolatinė srovė

I拧臈jimo 寞tampos diapazonas: netaikoma

Galios išsklaidymas: 3,9 vatai

Korpuso tipas: nėra (atviro tipo)

Matmenys: 5,4 x 0,87 x 4,2 colio (138 x 22 x 105 mm)

Svoris: 0,39 svaro (175 g)

Aprašymas:

5069-IB16 yra „Allen-Bradley“ diskrečiųjų įėjimų modulis. Šis modulis priklauso „Compact 5000 I/O“ šeimai. Šis modulis veikia 10–32 V nuolatinės srovės įtampos diapazone ir turi šešiolika (16) žemų dažnių įėjimų kanalų, leidžiančių signalizacijos įrenginius integruoti į programuojamą automatikos valdiklį (PAC).

5069-IB16 gali veikti kaip vietinis „CompactLogix“ valdiklio įvesties/išvesties modulis arba kaip paskirstytas įvesties/išvesties komponentas, įdiegto su „Compact 5000 Ethernet“ įvesties/išvesties ryšio adapteriu. Nepriklausomai nuo modulio naudojimo, šio modulio įvesties kanalas aktyvuojamas esant minimaliai 10 V nuolatinės ir maksimaliai 32 V nuolatinės įtampos tiekimui, o nominali vertė yra 24 V nuolatinė. Panašiai minimali įjungimo srovė yra 4 mA esant 10 V įtampai, o maksimali įjungimo srovė – 7,4 mA esant 32 V nuolatinei įtampai, o nominali įėjimo srovė yra 6 mA esant 24 V nuolatinei įtampai.

Šis modulis montuojamas ant DIN bėgelio. Kaip ir visi kiti šios serijos moduliai, jis turi DIN bėgelio fiksatorių, taip pat viršutinį ir apatinį fiksavimo elementus, kad būtų užtikrintas tinkamas modulio suderinimas su greta esančiais moduliais. Šis modulis naudojamas su nuimamu gnybtų bloku (RTB) įvesties signalų laidams prijungti. Su šiuo moduliu suderinami RTB: 5069-RTB18-SPRING RTB ir 5069-RTB18-SCREW RTB. Jungiant signalus, tinkamas laido dydis yra 0,5–1,5 mm2 (22–16 AWG) vientisas arba daugiagyslis ekranuotas varinis laidas, kurio izoliacijos vardinė vertė yra 105 °C (221 °F) arba aukštesnė, o maksimalus skersmuo, įskaitant izoliaciją, yra 2,9 mm (0,11 colio). Naudojant spyruoklinio tipo RTB, rekomenduojamas tik vienas (1) laidas vienam gnybtui. Panašiai, kai naudojamas sraigtinio tipo RTB, rekomenduojamas laido dydis yra 0,5–1,5 mm2 (22…16 AWG) vientisas arba daugiagyslis ekranuotas varinis laidas, kurio izoliacijos vardinė vertė yra 105 °C (221 °F) arba aukštesnė, o maksimalus skersmuo – 3,5 mm (0,14 col.), įskaitant izoliaciją.

Šio modulio įėjimo įtampa yra 10–32 V nuolatinės srovės diapazone. Didžiausia šio modulio įjungimo srovė (MOD galia) yra 75 mA. Didžiausia šio modulio pralaidumo įtampa (MOD galia) yra 18–32 V nuolatinės srovės. Didžiausia šio modulio išsklaidyta galia yra 3,9 W. Didžiausia šio modulio šiluminė išsklaidymas yra 13,3 BTU/val. „Allen-Bradley 5069-IB16“ tiekiamas kaip atvirojo tipo įranga. 5069-IB16 skirtas naudoti pramoninėje aplinkoje. Šis modulis naudojamas 2 taršos aplinkoje (kaip apibrėžta EN/IEC0664-1), kai jis taikomas 2 zonos aplinkoje. Korpusas turėtų būti pasiekiamas tik naudojant prietaisą. MOD ir SA maitinimui naudokite atskirą išorinį maitinimo šaltinį. Tai gali padėti išvengti nepageidaujamų pasekmių, kurios gali kilti, jei naudojate tik vieną.
