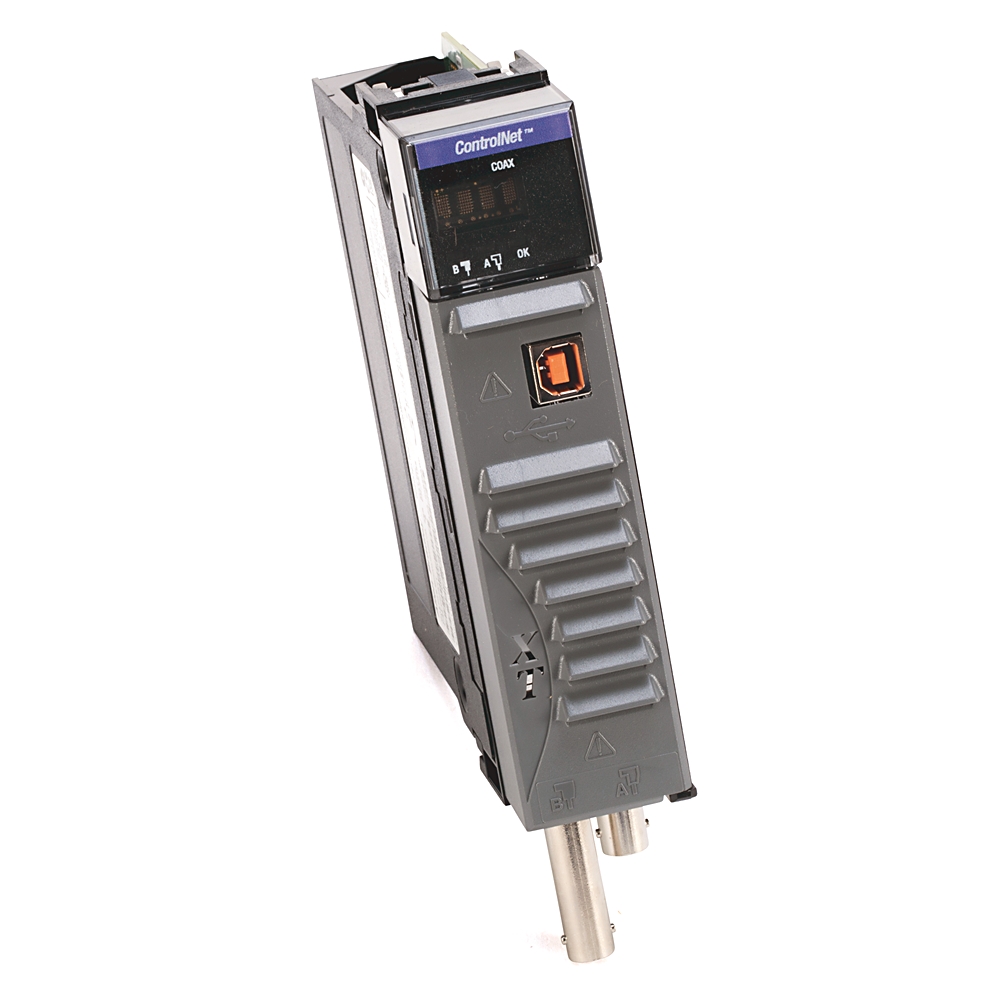

„1756-CN2RXT“ yra „ControlNet“ rezervinis ryšio modulis iš „Rockwell Automation“ „Allen-Bradley ControlLogix“ serijos, skirtas pramoninės automatikos valdymo sistemoms. Jis užtikrina didelio patikimumo duomenų perdavimą ir realaus laiko valdymo tinklo ryšį.

I. Techninės specifikacijos ir pagrindiniai našumo rodikliai

1. Pagrindiniai parametrai

Parametras: specifikacija

Modelio numeris：1756-CN2RXT

Modulio tipas: „ControlNet“ perteklinis ryšio modulis (dviejų kanalų)

Protokolo palaikymas: „ControlNet“ (atitinka IEC 61158 standartą)

Duomen懦 perdavimo sparta: 5 Mbps (konfig奴ruojama)

Tinklo topologija: magistralė, žvaigždė, medis, perteklinis žiedas (DLR)

Maksimalus mazg懦 skai膷ius: 99 (寞skaitant PLC, I/O, HMI ir kt.)

Perjungimo laikas per dubliavimą < 100 ms (automatinis perjungimas)

2. Elektros ir mechaninės specifikacijos

Parametras: specifikacija

Maitinimo reikalavimai: Maitinimas per „ControlLogix“ pagrindinę plokštę (5 V nuolatinė srovė)

Energijos suvartojimas: 1,2 W (tipinis)

Darbinė temperatūra: nuo -20 °C iki +70 °C (išplėstas temperatūros diapazonas atšiaurioms aplinkoms)

Laikymo temperatūra: nuo -40 °C iki +85 °C

Drėgmės diapazonas: nuo 5 % iki 95 % (nesikondensuojantis)

Atsparumas vibracijai: 5 g (pagal IEC 60068-2-6)

Atsparumas smūgiams: 30 g (pagal IEC 60068-2-27)

Korpuso apsaugos klasė: IP20 (reikalingas montavimas valdymo skydelyje)

Svoris: 300 g

3. Bendravimo efektyvumas

Parametras: specifikacija

Duomen懦 pralaidumas: iki 5 Mbps (optimizuojamas segmentams)

Tinklo atnaujinimo laikas (NUT): konfigūruojamas (numatytasis: 2 ms~100 ms)

Maksimalus kabelio ilgis: bendraašis (RG-6): 1000 m (su kartotuvais) / šviesolaidis: 3000 m

Jungties tipas: BNC (bendraašis) / ST arba SC (optinis, pasirenkamas)

Diagnostika: tinklo steb臈jimas realiuoju laiku, mazg懦 ry拧io statistika, gedim懦 registravimas

II. Funkcinės charakteristikos ir konkrečioms pramonės šakoms būdingas pritaikymas

Funkcinės savybės:

1. „ControlNet“ perteklinis ryšys

• Palaiko „ControlNet“ protokolą (suderinamą su IEC 61158) realaus laiko valdymo tinklams
• Dviejų kanalų perteklius (RXT = Redundant Extended Temperature) užtikrina aukštą prieinamumą
• Tinklo atkūrimo laikas <100 ms, tinka kritinėms pramoninėms reikmėms

2. Didelio na拧umo duomen懦 mainai

• 5 Mbps perdavimo greitis vidutinio dydžio pramoniniams tinklams
• Palaiko iki 99 mazg懦 (寞skaitant PLC, I/O modulius, HMI ir kt.)
• Įgalina suplanuotą ir neplanuotą bendravimą

3. Platus darbinės temperatūros diapazonas

• Darbinė temperatūra: nuo -20 °C iki +70 °C (atšiaurioms pramoninėms aplinkoms)
• Atsparus vibracijai ir apsaugotas nuo elektromagnetini懦 trikd啪i懦, sertifikuotas pagal CE, UL, ATEX ir kt.

4. „Plug-and-Play“ integracija

• Suderinamas su „ControlLogix 5570/5580“ serijos PLC
• Konfigūruojama naudojant „Studio 5000 Logix Designer“
• Sklandi integracija su „PlantPAx“ DCS sistemomis

Pramonės programos:

• Nafta ir dujos: jūrinės gręžimo platformos valdymas (rezervinis ryšys saugumui užtikrinti)
• Elektros sistemos: pastotės automatizavimas (didelis atsparumas triukšmui)
• Automobili懦 gamyba: suvirinimo / da啪ymo linijos (realaus laiko valdymo poreikiai)
• Maistas ir gėrimai: pildymo linijos valdymas (platus temperatūros diapazonas šaldymo reikmėms)

Tipinės taikymo sritys:

• Kritin臈s svarbos sistemos: elektros pastot臈s, naftotieki懦 SCADA
• At拧iauri aplinka: kasybos 寞ranga, poliarini懦 tyrim懦 prietaisai
• Realaus laiko valdymas: automobili懦 suvirinimo linijos, puslaidininki懦 plok拧teli懦 tvarkymas

III. Konkurencinio pranašumo ir rinkos pozicionavimo analizė

Privalumai:

Geriau tinka ekstremalioms temperatūroms ir didelei vibracijai nei standartinis CN2R

Lankstesnis perteklinis veikimas, palyginti su „Siemens S7-400H Profibus“

Konkurent懦 nuorodos:

„Siemens“: ET 200SP PROFINET modulis (be atsarginės plačios temperatūros versijos)

„Schneider“: „Modicon X80 CANopen“ modulis (ne „ControlNet“ ekosistema)

Pasirinkimo vadovas:

Dėl didelio patikimumo ekstremaliomis sąlygomis → rinkitės 1756-CN2RXT

Standartiniams gamyklų tinklams → Standartas 1756-CN2R yra ekonomiškesnis

(Pastaba: galutinis pasirinkimas turėtų būti grindžiamas oficialia „Rockwell Automation“ dokumentacija.)
