„Allen Bradley 1794-IE4XOE2/B Flex I/O“ modulis: analoginio signalo apdorojimo ekspertas pramoninės automatikos srityje

Pramoninės automatikos srityje tikslus analoginių signalų gavimas ir valdymas yra raktas į efektyvią gamybą. Alleno Bradley („Rockwell Automation“) pristatytas 1794-IE4XOE2/B „Flex I/O“ kombinuotas analoginis įvesties / išvesties modulis dėl didelio tikslumo, lanksčios konfigūracijos ir paskirstytos architektūros dizaino tapo pagrindiniu komponentu procesų valdymo, duomenų rinkimo ir mechaninės įrangos valdymo scenarijuose.

1. Modulio apžvalga: Šveicariškas peilis analoginiam signalui apdoroti

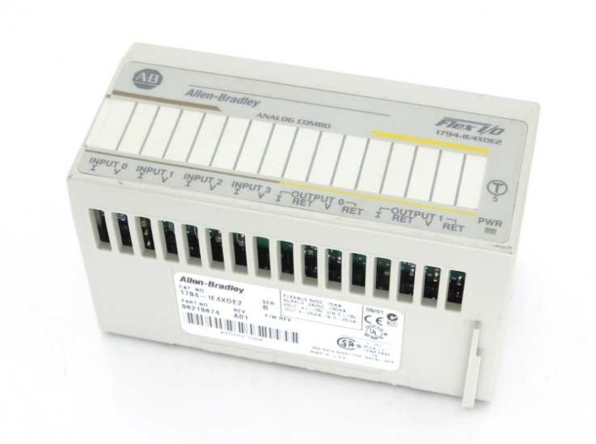

1794-IE4XOE2/B priklauso „Flex I/O“ serijai, specialiai sukurtai paskirstytoms valdymo sistemoms. Pagrindinis jo privalumas yra 4 analoginių įėjimų ir 2 analoginių išėjimų kanalų integravimas, srovės (0–20 mA / 4–20 mA) ir įtampos (± 10 VDC / 0–10 VDC) signalų palaikymas, be to, jis gali būti lanksčiai pritaikytas lauko įrenginiams, tokiems kaip jutikliai ir pavaros. Modulis kompaktiškai montuojamas ant DIN bėgelio, palaiko karštojo prijungimo funkciją ir yra lengvai plečiamas bei prižiūrimas.

2. Išsamus techninių parametrų paaiškinimas: tikslumo ir greičio pusiausvyra

1. Analoginis įvesties kanalas

Signalo diapazonas:

Srovė: 0–20 mA / 4–20 mA (konfigūruojama)

Įtampa: ± 10 V nuolatinės srovės / 0–10 V nuolatinės srovės (konfigūruojama)

Rezoliucija:

Monopolinė įvestis: 12 bitų (tikslumas ± 0,025 % visos skalės)

Bipolinis įėjimas: 11 bitų + ženklo bitas (tikslumas ± 0,05 % visos skalės)

Konversijos greitis: 256 μs/kanalas (nuoseklusis aproksimavimas ADC)

Reakcijos laikas:

Įtampos žingsnis: 9,4 ms (pasiekiant 63 % pastoviosios būsenos vertės)

Srovės žingsnis: 18,2 ms (pasiekiant 63 % pastoviosios būsenos vertės)

Įėjimo varža:

Įtampos režimas: 100 kΩ

Srovės režimas: 238 Ω

Bendrojo režimo atmetimo santykis:

Įtampos gnybtas: -17dB esant 3 Hz, -50dB esant 10 Hz

Srovės gnybtas: -9dB esant 3 Hz, -3,5dB esant 15 Hz

2. Analoginis išėjimo kanalas

Signalo diapazonas:

Srovė: 0–20 mA / 4–20 mA (konfigūruojama)

Įtampa: ± 10 V nuolatinė srovė

Raiška: 12 bitų (impulsų pločio moduliacijos DAC)

Tikslumas:

Esant 25 ℃: ± 0,133 % visos skalės

Esant -25 ℃: ± 0,425 % visos skalės

Keliamoji galia:

Įtampos išvestis: maksimali 3 mA galia

Srovės išvestis: Palaiko apkrovas nuo 0 Ω iki 1k Ω

3. Elektros ir aplinkos specifikacijos

Maitinimo įtampa: 24 V nuolatinė srovė (19,2–31,2 V nuolatinės srovės diapazonas)

Energijos suvartojimas: 70mA @ 24VDC (tipinis), maksimalus 4W @ 31.2VDC

Darbinė temperatūra: nuo -20 ℃ iki 70 ℃ (XT versija prailginta iki -40 ℃ iki 85 ℃)

Laikymo temperatūra: -40 ℃ iki 85 ℃

Apsaugos lygis: IP20 (modulio korpusas), palaikantis terminalo pagrindo apsaugos atnaujinimą

Mechaniniai matmenys: 4,8 x 9,4 x 5,4 cm (P x G x A)

3. Pagrindinės funkcijos ir taikymo scenarijai

1. Paskirstytoji valdymo architektūra

Kaip „Flex I/O“ sistemos dalis, 1794-IE4XOE2/B gali bendrauti su valdikliais (pvz., „ControlLogix“) per „EtherNet/IP“, „ControlNet“ arba „DeviceNet“ tinklus, taip užtikrindamas lankstų nuotolinių įvesties/išvesties vietų diegimą. Jis palaiko nuoseklias maitinimo jungtis ir gali išplėsti iki 8 modulių vienu adapteriu, todėl tinka didelio masto gamybos linijoms arba tarpregioniniam valdymui.

2. Proceso valdymas ir stebėsena

Chemijos pramonė: renka temperatūros ir slėgio jutiklių signalus iš reakcijos indų ir išveda valdymo signalus reguliavimo vožtuvams.

Vandens valymas: Stebėkite pH vertę, srauto greitį, reguliuokite dozavimo siurblio dozę.

Energijos valdymas: Surinkite transformatorinės alyvos temperatūrą ir srovę, optimizuokite apkrovos paskirstymą.

3. Mechaninės įrangos valdymas

Pakavimo mašinos: sinchronizuokite variklio greičio ir įtempimo jutiklio signalus, kad būtų pasiektas tikslus ritės valdymas.

Liejimo mašina: surinkite hidraulinės sistemos slėgį, valdykite vožtuvo atidarymą, kad optimizuotumėte liejimo ciklą.

4. Techninių privalumų santrauka

Didelio tikslumo konvertavimas: 12 bitų skiriamoji geba kartu su mažo triukšmo dizainu užtikrina signalo gavimo tikslumą.

Platus temperatūros pritaikymas: XT versija atitinka ekstremalius pramoninės aplinkos reikalavimus, tokius kaip lauko įranga arba gamyklos su oro kondicionavimu.

Lankstus konfigūravimas: signalo tipą, diapazoną ir filtravimo parametrus galima reguliuoti internetu naudojant „Studio 5000“ programinę įrangą.

Karštojo keitimo palaikymas: sumažina sistemos prastovų laiką ir pagerina priežiūros efektyvumą.

5. Pasirinkimas ir suderinamumas

Gnybtų pagrindas: jį reikia naudoti kartu su 1794-TB2/TB3/TB3S/TB3T/TB3TS serijos pagrindu, palaikančiu spyruoklinius arba sraigtinius gnybtus.

Tinklo adapteris: suderinamas su tokiais adapteriais kaip 1794-AENT/ASB/ACNR, leidžiančiais jungtis su skirtingais tinklo protokolais.

Sertifikavimo standartai: UL, cUL, CE ir ATEX sertifikuoti, taikomi pasaulinėms rinkoms ir sprogimui atsparioms zonoms.

„Allen Bradley 1794-IE4XOE2/B“ modulis yra idealus pasirinkimas analoginių signalų apdorojimui pramoninėse automatizavimo sistemose dėl didelio našumo, patikimumo ir paprasto naudojimo. Nesvarbu, ar tai būtų procesų pramonė, kuriai reikalingas tikslus valdymas, ar diskretiška gamyba, kuria siekiama efektyvios gamybos, šis modulis gali padėti įmonėms pasiekti skaitmeninę transformaciją ir išmanų atnaujinimą, naudodamas lanksčią konfigūraciją ir galingas tinklo integravimo galimybes.
