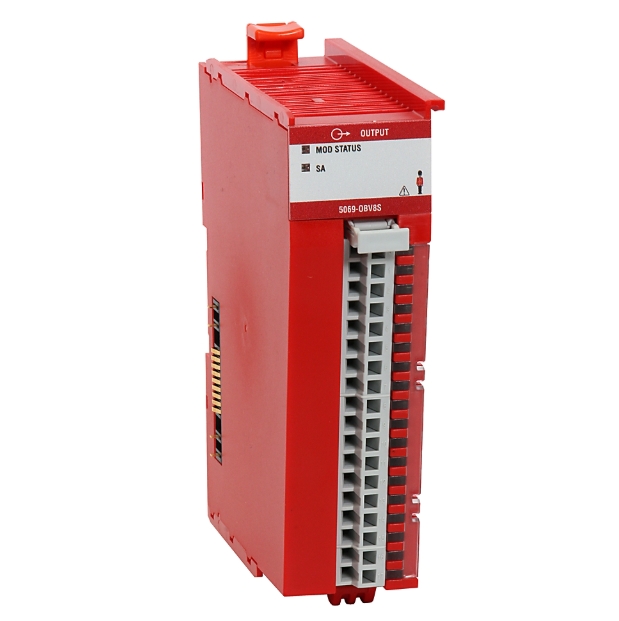

5069-OBV8S yra kompaktiškas 5000 skaitmeninis 8 taškų saugos šaltinio išvesties modulis iš „Allen-Bradley“, kurį gamina „Rockwell Automation“. Čia pateikiamas išsamus produkto pristatymas, kuriame daugiausia dėmesio skiriama produkto parametrams:

Pagrindinė informacija

• Modelis: 5069-OBV8S.
• Serija: „Compact 5000 I/O“ saugos išvesties modulis.

Elektriniai parametrai

• Išėjimo signalas: 10–32 V nuolatinė srovė.
• Įjungta: minimali įtampa 17,5 V nuolatinė srovė, vardinė įtampa 24 V nuolatinė srovė, maksimali įtampa 32 V nuolatinė srovė; įjungimo būsenos įtampos kritimas maks. 0,5 V nuolatinė srovė; įjungimo srovė vienam kanalui mažiausiai 10 mA.
• Išjungta būsena: išjungtos būsenos įtampa neviršija 0,5 V nuolatinės srovės, išjungtos būsenos nuotėkio srovė neviršija 15 mA vienam taškui.
• Išėjimo srovės stipris: 1 A vienam kanalui.
• Viršįtampio srovė: maks. 15 A vienam taškui.
• Išėjimo uždelsimas: maks. 4 ms nuo išjungimo iki įjungimo, maks. 4 ms nuo įjungimo iki išjungimo.
• Saugos vientisumo lygis: Pasiekia SLCL3, P.Le, Cat.4.
• Saugos atsako laikas: 4,5 ms.
• Impulso plotis: mažiausiai 400 μs.

Diagnostinės funkcijos

Palaiko lauko maitinimo sutrikimų aptikimą, apkrovos nebuvimo aptikimą, išėjimo trumpojo jungimo / perkrovos aptikimą, išėjimo trumpojo jungimo / perkrovos apsaugą, išėjimo perkaitimo aptikimą, išėjimo perkaitimo apsaugą, atvirkštinės įtampos apsaugą, viršįtampio apsaugą ir CIP sinchronizavimą. Kiekvienas išėjimo taškas palaiko šias diagnostikos ir apsaugos funkcijas.

Išvesties valdymas

• Gedimo režimo išvesties valdymas: nėra – aptikus gedimą, išvestis pereina į saugią būseną ir lieka išjungta, kol gedimas pašalinamas ir saugos išvestis gauna komandą pereiti į saugią būseną.
• Programavimo režimo išėjimo būsena: visi taškai išjungti.
• Gedimo režimo išvesties būsena: visi taškai išjungti.
• Bendrosios specifikacijos
• Išėjimų skaičius: 8.
• Izoliacijos įtampa: 250 V nuolatinė, su pagrindine izoliacija. Nėra izoliacijos tarp LA maitinimo šaltinio ir išvesties prievadų arba tarp atskirų išvesties prievadų.
• Energijos išsklaidymas: maks. 6,5 W energijos išsklaidymas, maks. 6,5 W šilumos išsklaidymas.
• Matmenys: maždaug 138 mm aukščio (5,43 colio), 36 mm pločio (1,42 colio) ir 105 mm gylio (4,15 colio).
• Svoris: 0,336 kg.
• Montavimo bėgelis: Suderinamas su alavuotomis arba chromuotomis DIN plieno bėgelėmis. Galima montuoti ant EN50022 – 5x7,5 mm (1,38x0,30 colio) montavimo bėgelių.

Elektromagnetinis suderinamumas ir aplinkos parametrai

• Elektromagnetiniai trukdžiai: atitinka IEC 8000-6-4 standartą.
• Atsparumas elektrostatinei iškrovai: kontaktinė iškrova 6MY, oro iškrova 8M. Atitinka IEC 8000-4-2 standartą. Bandymo sąlygos: 20V/m, 1kHz sinusinė banga, 80% moduliacija, dažnių diapazonas 80...2000MHz.
• Spinduliuojamų radijo dažnių atsparumas: atitinka IEC 8000-4-3 standartą. Bandymo sąlygos: 20 V/m, 200 Hz moduliacija, 50 % impulsų, 100 % moduliacija. Bandymo dažniai: 900 MHz, 1800 MHz, 2000...2700 MHz.
• Atsparumas greitiems trumpalaikiams trikdžiams: atitinka IEC 8000-4-4 standartą. Bandymo sąlygos: 5 kW @ 5 kHz signalų prievaduose.
• Atsparumas viršįtampiams: Atitinka IEC 8000-4-5 standartą. Bandymo sąlygos: 5 kW linija-linija (MM) ir ±2 W linija-įžeminimas (CM) signalų prievaduose.
• Atsparumas pralaidžiam radijo dažniui: atitinka IEC 6000-4-6 standartą. Bandymo sąlygos: 10 Vrms, 1 kHz sinusinė banga, 80 % moduliacija, dažnių diapazonas 50 kHz...30 MHz.
• Įtampos kritimai: leidžiami 10 ms nuolatinės srovės maitinimo prievado pertraukimai. Atitinka IEC 6000-4-29 standartą.

Paraiškos

Jis tinka pramoninės automatikos taikymams, kur skaitmeninis signalas turi būti gaunamas ir valdomas vienu metu. Jis palaiko kelis ryšio protokolus ir sąsajas. Jį galima sklandžiai prijungti prie kitų „Rockwell Automation“ įrenginių, tokių kaip „CompactLogix“ ir „ControlLogix“ valdikliai. Tai leidžia patogiai išplėsti sistemos įvesties / išvesties galimybes.

Išvada

5069-OBV8S skaitmeninės išvesties modulis yra pažangus įrenginys, sukurtas atsižvelgiant į įvairių pramonės šakų poreikius. Pramoninės automatizacijos srityje jis sklandžiai integruojasi su automatizavimo sistemomis, siekiant padidinti gamybos efektyvumą ir tikslumą. Mašinų gamyboje jis užtikrina patikimą įrangos veikimo valdymą, užtikrindamas sklandžius gamybos procesus. Logistikos automatizavimo srityje jis atlieka labai svarbų vaidmenį automatizuojant medžiagų tvarkymo ir sandėlio valdymo sistemas. Be to, 5069-OBV8S puikiai tinka maisto perdirbimo, pakavimo ir automobilių pramonės reikmėms, kur tikslus valdymas ir saugumas yra svarbiausi. Jis taip pat pasižymi išskirtiniu našumu chemijos, farmacijos ir elektronikos pramonėje, užtikrindamas patikimas ir tikslias skaitmeninės išvesties galimybes, kad atitiktų specifinius šių sektorių reikalavimus.
