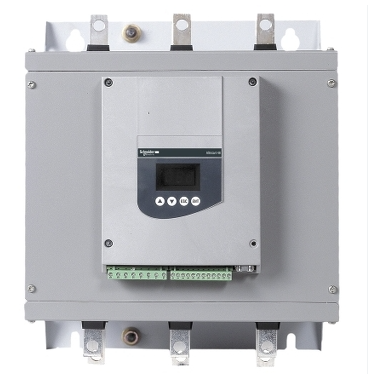

Išsami „Schneider ATS48C25Q“ minkštojo starterio analizė: parametrai, našumas ir pramonės pritaikymas

Pramoninės automatikos srityje minkštieji paleidėjai, kaip pagrindinė variklių valdymo įranga, tiesiogiai veikia įrangos veikimo efektyvumą ir tarnavimo laiką. „Schneider Electric“ pristatytas minkštojo paleidiklio ATS48C25Q modelis tapo pageidaujamu sprendimu paleisti vidutinės ir aukštos įtampos variklius dėl tikslaus parametrų projektavimo ir patikimo veikimo. Šiame straipsnyje bus išsamiai interpretuojamas šis pagrindinis produktas, derinant produkto parametrus, technines savybes ir tipinius taikymo scenarijus.

1. Pagrindiniai produkto parametrai: duomenų tvirta galia

Parametro kategorija ATS48C25Q Specifikacija Techninis aprašymas

Nominali srovė 25A (trifazė), tinka variklio galios diapazonui: 7,5 kW–15 kW (380 V)

Įėjimo įtampa 200–690 V AC (50/60 Hz), plati įtampos konstrukcija, tinkama pasauliniams elektros tinklo standartams

Valdymo įtampa 100–240 V AC/DC palaiko kelis valdymo signalo įvesties metodus

Paleidimo metodai apima įtampos rampą, srovės ribojimo paleidimą ir užvedimą šuoliu, kurie gali lanksčiai reaguoti į skirtingas apkrovos charakteristikas

Stabdymo metodai apima nemokamą parkavimą, švelnų parkavimą ir siurblio sustabdymą, siekiant sumažinti hidraulinio smūgio poveikį ir apsaugoti vamzdynų sistemas.

Apsaugos lygis IP20 (standartinis) / IP54 (neprivalomas) Tinka montuoti viduje / lauke

Ryšio sąsaja „Modbus RTU“ (RS485) palaiko nuotolinį stebėjimą ir integruotą valdymą

Matmenys ir svoris 144 × 125 × 178 mm (plotis × aukštis × gylis), kompaktiškas dizainas, sveriantis 1,2 kg, taupo vietą paskirstymo spintoje

Aplinkos temperatūros diapazonas nuo -20 ℃ iki +50 ℃ (be užšalimo), tinka ekstremalioms pramoninėms aplinkoms

2. Techniniai akcentai: tikslus valdymas ir išmanioji apsauga

Adaptyvus srovės ribojimas

ATS48C25Q gali realiuoju laiku reguliuoti paleidimo srovę pagal apkrovą, taip išvengiant variklio perkaitimo ar elektros tinklo poveikio. Pavyzdžiui, paleidžiant vandens siurblį, srovės ribą galima tiksliai kontroliuoti 300 % vardinės vertės ribose, o tai žymiai pailgina įrangos tarnavimo laiką.

Įmontuotas apėjimo kontaktorius

Po paleidimo jis automatiškai persijungia į apėjimo režimą, kad sumažintų energijos suvartojimą (energijos suvartojimas < 5 W) ir pagerintų veikimo efektyvumą.

Variklio šiluminė apsauga

Stebėdamas variklio temperatūrą ir srovę, dinamiškai reguliuodamas apsaugos slenkstį, kad būtų išvengta variklio perdegimo dėl perkrovos.

Gedimų diagnostika ir registravimas

Palaiko 10 tipų gedimų (pvz., viršsrovės, fazės praradimo, perkaitimo) įrašymą, kuriuos galima greitai išspręsti per LED ekranus arba ryšio sąsajas.

3. Taikymo scenarijus: Visapusiškas naudojimas nuo pramoninio iki civilinio naudojimo. Siurblių ir ventiliatorių sistema.

Vandentiekio ir ŠVOK sistemų atveju ATS48C25Q minkšto parkavimo funkcija gali pašalinti hidraulinio smūgio efektus, sumažinti vamzdynų vibraciją ir pailginti įrangos tarnavimo laiką.

Kompresorius ir konvejerio juosta

Esant dideliems paleidimo reikalavimams, srovės ribojimo paleidimo režimas gali sklandžiai padidinti sukimo momentą ir išvengti mechaninio smūgio.

Maisto perdirbimo ir pakavimo mašinos

Kompaktiškas dizainas ir IP54 apsaugos lygis, tinka drėgnai ir dulkėtai aplinkai, užtikrinant gamybos tęstinumą.

4. Pasirinkimo pasiūlymas: kaip atitikti reikalavimus?

galios atitikimas

Pasirinkite švelnųjį starterį pagal variklio vardinę galią. 25 A modelis tinka varikliams, kurių galia yra nuo 7,5 kW (380 V) iki 15 kW (690 V), o 20 % atsarga skirta didžiausioms apkrovoms.

Prisitaikymas prie aplinkos

Jei montuojama lauke arba labai dulkėtose vietose, rekomenduojama pasirinkti IP54 apsauginį korpusą ir pridėti aušinimo ventiliatorių.
