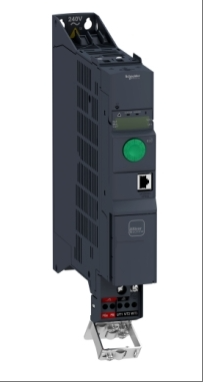

Išsami „Schneider ATV320U06N4B“ dažnio keitiklio analizė: suteikia naujų galimybių pramoninei intelektualiai gamybai su mažu korpuso dydžiu.

Pramoninės automatikos srityje dažnio keitikliai yra pagrindinė variklių valdymo įranga, o jų veikimas tiesiogiai veikia gamybos sistemos efektyvumą ir stabilumą. „Schneider Electric“ pristatytas dažnio keitiklis ATV320U06N4B tapo pageidaujamu sprendimu mažos ir vidutinės galios pavarų scenarijams dėl savo kompaktiško dizaino, daugiafunkcinės integracijos ir pritaikomumo pramonėje. Šiame straipsnyje bus nagrinėjama pagrindinė šio produkto vertė trimis aspektais: techniniais parametrais, funkcinėmis savybėmis ir taikymo scenarijais.

1. Techniniai parametrai: tikslus lengvos apkrovos taikymo reikalavimų atitikimas

● Galios ir įtampos pritaikymas

Nominali galia: 0,55 kW (trifazė 380–500 V įvestis), skirta mažoms apkrovoms, tokioms kaip konvejerių juostos, ventiliatoriai ir siurblių įranga.

Išėjimo charakteristikos: vardinė srovė 1,9 A, išėjimo įtampos diapazonas 3 × 400 V AC, palaiko 0,1–599 Hz plačiajuosčio ryšio reguliavimą, atitinka tikslaus greičio reguliavimo reikalavimus.

● Aparatinės įrangos sąsaja ir apsauga

Montavimo būdas: knygos formos dizainas, tinka montuoti spintelėje, IP20 apsaugos lygis, tinka pramoninei aplinkai be dulkių.

Elektros jungtis: Sraigtiniai gnybtai, suderinami su DIN bėgeliu arba tvirtinimu prie sienos, modulinė konstrukcija supaprastina priežiūrą.

● Valdymo tikslumas ir reagavimas

Valdymo režimas: palaiko V/F uždaros kilpos valdymą ir be jutiklio vektoriaus valdymą, su 10 bitų įtampos išėjimo skiriamąja geba (0–10 V / 0–20 mA) ir 800 Ω srovės išėjimo varža, kad būtų užtikrintas valdymo signalo stabilumas.

Dinaminis atsakas: perjungimo dažnis reguliuojamas nuo 2 iki 16 kHz, o greitėjimo / lėtėjimo rampa yra adaptyvi. Variklio slydimo kompensavimo funkcija pagerina mažo greičio veikimo sklandumą.

2. Funkcinės savybės: dvigubas proveržis saugumo ir efektyvumo srityse

● Ryšio ir plėtros galimybės

Protokolo palaikymas: integruotas nuoseklusis „Modbus“ ryšys, pasirenkami magistralės moduliai, tokie kaip „CANopen“, „EtherCAT“, „Profibus DP V1“, „Profinet“ ir kt., užtikrina sklandų integravimą su PLC ir HMI.

Įvesties/išvesties išplėtimas:

Skaitmeninis įėjimas: 7 kanalai (DI1–DI6 yra 24 V nuolatinės srovės loginiai įėjimai, DI5 galima programuoti kaip impulsinį įėjimą, dažnis iki 30 kHz).

Analoginė įvestis: 3 kanalai (palaiko 0–10 V, ± 10 V, 0–20 mA signalus, varža 30 kΩ).

Relės išėjimas: 2 kanalai (NO/NC kontaktai, maksimali perjungimo srovė 3A/250V AC arba 5A/30V DC), suderinamas su varžinėmis/indukcinėmis apkrovomis.

● Apsaugos funkcijų integravimas

STO apsauginis sukimo momento išjungimas: atitinka IEC 61800-5-2 standartą, avarinėse situacijose išjungia variklio sukimo momentą per 0,5 sekundės.

Stabdžių valdymas: įmontuotas stabdžių nutraukiklis, palaiko nuolatinės srovės įpurškimo stabdymą, sutrumpina prastovos laiką.

● Energijos vartojimo efektyvumo optimizavimo projektavimas

EMC filtravimas: C2 klasės filtrai slopina elektromagnetinius trukdžius ir atitinka EN 55011 pramoninės aplinkos standartą.

Mažinimo kreivė: automatiškai sumažina apkrovą, kai aplinkos temperatūra ≥ 40 ℃, kad būtų užtikrintas ilgalaikis veikimo patikimumas.

3. Taikymo scenarijus: lankstumas prisitaikant prie įvairių pramonės šakų

● Lengvosios pramonės automatizavimas

Tipinis atvejis: Tekstilės mašinų veleno pavara ir pakavimo gamybos linijos sandarinimo mašinos valdymas užtikrina įtempimo / greičio uždaros kilpos valdymą per analoginį įėjimą.

Privalumai: Kompaktiškas dydis (10 × 10 × 5 cm³), tinka montuoti spintelėje su ribota erdve.

● Procesų valdymas

Tipinis atvejis: Siurblinės greičio reguliavimas vandens valymo sistemoje, ventiliatoriaus energijos taupymas ŠVOK sistemoje, integruota su SCADA sistema naudojant Profinet protokolą.

Privalumai: Palaiko kelių siurblių sujungimo valdymą ir pasiekia pagrindinio ir pavaldinio įrenginių sinchronizavimą per „Modbus“.

● Naujosios energijos srityje

Tipiniai atvejai: variklio pavara fotovoltiniams sekimo laikikliams ir žingsnio valdymui mažo masto vėjo energijos gamybos sistemose.

Privalumai: Platus įtampos įvesties diapazonas (380–500 V), tinkamas nestabiliems elektros tinklams, palaikantis sinchroninio variklio vektoriaus valdymą.

4. Vartotojų atsiliepimai ir pirkimo pasiūlymai

● Vartotojų atsiliepimai

Teigiamas atsiliepimas:

IP20 apsauga + knygos formos dizainas, puikiai pritaikytas maisto pakavimo linijų valymo aplinkai.“ (Maisto mašinų gamintojas)

„EtherCAT“ modulis leidžia įrenginiams prisijungti prie gamyklos daiktų interneto, taip 40 % sumažinant derinimo laiką.“ (Sistemų integratorius)

Patobulinimo pasiūlymas: pridėti kinų programavimo sąsają, kad sumažėtų vietoje dirbančių inžinierių mokymosi išlaidos.

● Svarbiausi pirkimo aspektai

Galios atitikimas: Jį reikia pasirinkti pagal variklio vardinę srovę, o 0,55 kW modelis tinka varikliams, kurių srovė ≤ 1,9 A.

Protokolo suderinamumas: pirmenybę teikite ryšio modulių, kurie atitinka esamą valdymo sistemą (pvz., „Profinet“ „Siemens PLC“ ekosistemai), pasirinkimui.

Produkto svetainė: https://www.3splc.com/ATV320U06N4B_c0_ss

„Schneider ATV320U06N4B“ dažnio keitiklis sukurtas vadovaujantis „mažo korpuso, didelės energijos“ koncepcija, užtikrinančia efektyvius sprendimus mažos ir vidutinės galios pavarų scenarijams, pasitelkiant didelio tikslumo valdymą, plačias ryšio sąsajas ir saugos funkcijas. Dėl modulinės konstrukcijos ir pritaikomumo pramonei jis yra idealus pasirinkimas automatizavimo atnaujinimams lengvosios pramonės, procesų valdymo ir naujos energijos srityse. Vartotojams, kurie siekia ekonomiškumo ir lankstumo, šis produktas neabejotinai yra „paslėptas čempionas“ 4.0 pramonės transformacijoje.
