Kalbant apie pramonės automatizavimą, patikima ir efektyvi žmogaus ir mašinos sąsaja (HMI) yra labai svarbi sklandžiam veikimui. MITSUBISHI GT1050-QBBD jutiklinis ekranas išsiskiria kaip puikus sprendimas, jungiantis kompaktišką dizainą su galingu funkcionalumu. Nesvarbu, ar dirbate gamybos, pakavimo ar bet kuriame kitame pramonės sektoriuje, šis jutiklinis ekranas gali būti kaip tik tas valdymo centro atnaujinimas, kurio jums reikia.

Pagrindinės specifikacijos ir techniniai duomenys

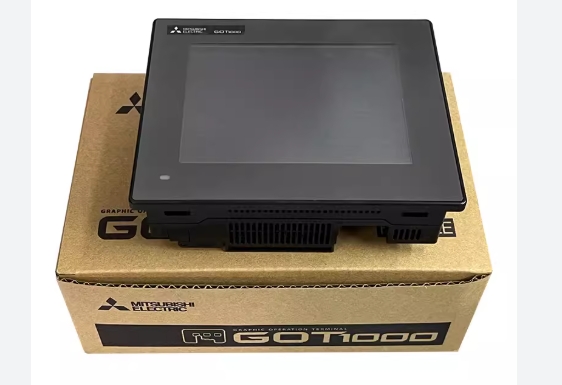

„MITSUBISHI GT1050-QBBD“ yra 5,7 colio jutiklinis ekranas su nespalvotu STN LCD ekranu su mėlyna / balta spalvų schema ir 16 pilkos spalvos lygių, kad vaizdas būtų aiškus.

320 × 240 pikselių skiriamoji geba užtikrina pakankamai ryškią grafiką pramoniniam stebėjimui ir valdymui. Įrenginys siūlo 45 laipsnių žiūrėjimo kampą į abi puses, 20 laipsnių į viršų ir 40 laipsnių žemyn horizontalioje padėtyje, užtikrinant matomumą iš įvairių padėčių.

Šis tvirtas jutiklinis ekranas palaiko iki 50 jutiklinių klavišų kiekviename ekrane, todėl jį galima intuityviai valdyti. Jame yra 3 MB vartotojo atminties, todėl yra pakankamai vietos programoms saugoti ir duomenims registruoti.

Kalbant apie jungiamumą, GT1050-QBBD siūlo keletą parinkčių, įskaitant RS-232 ir RS-422 nuosekliąsias sąsajas, taip pat USB Mini-B prievadą duomenų perdavimui ir programavimui. Ekranas veikia su 24 V nuolatinės srovės maitinimu ir turi įspūdingą IP67f apsaugos lygį priekiniame skydelyje, todėl jis atsparus dulkėms ir laikinam panardinimui į vandenį.

Įrenginio fiziniai matmenys yra 164 mm (plotis) × 135 mm (aukštis) × 56 mm (gylis), o montavimui reikalinga 153 mm (plotis) × 121 mm (aukštis) skydelio išpjova. Jis sveria maždaug 0,7–1 kg, todėl valdymo skydelis yra labai lengvas.

Svarbios savybės ir galimybės

Erdvę taupantis dizainas

GT1050-QBBD priklauso MITSUBISHI GT10 serijai, kuri yra specialiai sukurta kaip kompaktiškas HMI sprendimas. Dėl plono profilio jis idealiai tinka ten, kur valdymo skydelyje yra ribota erdvė, neprarandant funkcionalumo.

Pagerintas matomumas ir įspėjimai

Ekrane naudojamas baltas LED foninis apšvietimas, užtikrinantis gerą įskaitomumą įvairiomis apšvietimo sąlygomis. Šis didelio kontrasto nespalvotas ekranas ypač efektyvus ryškioje pramoninėje aplinkoje.

Lanksčios komunikacijos galimybės

Turėdamas integruotas RS-422, RS-232 ir USB sąsajas, GT1050-QBBD gali prisijungti prie įvairių programuojamų loginių valdiklių (PLC) ir kitos pramoninės įrangos. USB sąsaja leidžia greitai programuoti ir perduoti duomenis, supaprastindama sąrankos ir priežiūros procesus.

Tvirta konstrukcija

Sukurtas sudėtingoms pramoninėms aplinkoms, šis jutiklinis ekranas patikimai veikia esant 0–50 °C ekrano daliai ir 0–55 °C kitų komponentų temperatūrai. Priekinio skydelio apsaugos klasė IP67f reiškia, kad jis gali atlaikyti atšiaurias sąlygas, įskaitant alyvų ir aušinimo skysčių poveikį.

Patogus vartotojui programavimas

GT1050-QBBD palaiko kelias kalbas, naudodamas Unicode 2.1 kodavimą, todėl tinka pasaulinėms reikmėms. Naudojant su MITSUBISHI PLC, jis siūlo FA skaidrumo funkciją, leidžiančią tiesiogiai pasiekti PLC programą skaitymui, rašymui ir stebėjimui per jutiklinio ekrano sąsają.

Taikymo scenarijai

MITSUBISHI GT1050-QBBD randa savo vietą įvairiuose pramonės sektoriuose. Gamybos ir surinkimo linijose jis veikia kaip intuityvi valdymo sąsaja gamybos procesams ir mašinų parametrams stebėti. Pakavimo pramonėje naudinga jo receptų saugojimo funkcija, leidžianti greitai pereiti nuo vienos produktų serijos prie kitos.

Šis jutiklinis ekranas užtikrina patikimą veikimą ir stebėjimą įrenginių valdymo aplinkos kontrolės sistemose. Chemijos ir farmacijos srityse dėl tvirtos konstrukcijos ir patikimo veikimo jis tinka kritiniams procesams, kai prastovos nėra išeitis.

Šis įrenginys taip pat idealiai tinka senesnei įrangai modernizuoti, kai dėl vietos apribojimų negalima įrengti didesnių HMI. Galimybė pakeisti kelis fizinius mygtukus ir indikatorius vieno lietimo sąsaja supaprastina valdymo skydelio dizainą ir kartu pagerina funkcionalumą.

Palyginimas su kitais modeliais

GT10 serijoje GT1050-QBBD yra 5,7 colio nespalvotas modelis, o GT1055-QSBD siūlo spalvotą ekraną su panašiais fiziniais matmenimis. Mažesnėms reikmėms GT1030 (4,5 colio) ir GT1020 (3,7 colio) modeliai užtikrina panašų funkcionalumą, tačiau yra kompaktiškesni.

„MITSUBISHI GT1050-QBBD“ jutiklinis ekranas puikiai derina dydį, funkcionalumą ir patvarumą pramoninėse HMI programose. Dėl kompaktiško dizaino neaukojamos esminės funkcijos, siūlomas platus prijungimo pasirinkimas, tvirta konstrukcija ir patogus valdymas. Nesvarbu, ar valdote vieną mašiną, ar integruojate ją į sudėtingą automatizavimo sistemą, šis jutiklinis ekranas užtikrina patikimą veikimą, kurio pramonės vartotojai tikisi iš „MITSUBISHI“ prekės ženklo.

https://www.3splc.com/mitsubishi-gt1050-qbbd-touch-screen-fast-ship-brand-new_p15920.html

Operacijoms, kurioms reikalinga paprasta, patikima sąsaja, kuri maksimaliai padidina funkcionalumą ir sumažina vietos reikalavimus, GT1050-QBBD išlieka patraukliu pasirinkimu pramoninių jutiklinių ekranų rinkoje.
