I. Produkto apžvalga

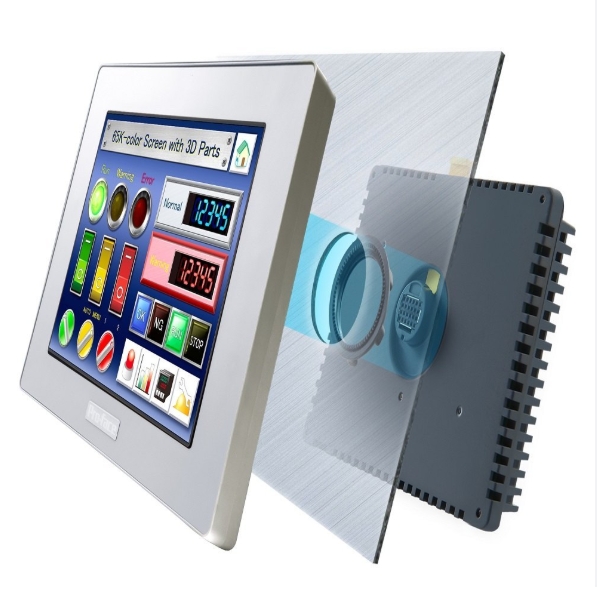

„Pro-face PFXGP4401TAD“ yra 7,5 colio TFT spalvotas jutiklinis ekranas, priklausantis GP4000 serijai. Sukurtas pramoninei automatizacijai, mašinų gamybai, maisto ir gėrimų, pakavimo ir spausdinimo pramonei, jis yra pagrindinis žmogaus ir mašinos sąveikos įrenginys, skirtas gamybos parametrams stebėti ir įrangai valdyti. Pagrindinės savybės: didelės raiškos ekranas, energiją taupantis dizainas ir nuotolinio stebėjimo galimybės.

II. Pagrindinės specifikacijos

1. Ekrano našumas

• Ekrano tipas: TFT tikros spalvos LCD, 640 × 480 pikselių (VGA raiška)
• Ekrano dydis: 7,5 colio, aktyvus ekrano plotas – 153,7 mm (plotis) × 115,8 mm (aukštis)
• Spalvų gylis: 65 536 spalvos (nemirgančios) / 16 384 spalvos (mirgančios)
• Ryškumo valdymas: 16 lygių reguliuojamas (per jutiklinį skydelį arba programinę įrangą), foninio apšvietimo tarnavimo laikas viršija 50 000 valandų (esant 25 °C nuolatiniam veikimui)

2. Elektrinės savybės

• Įėjimo įtampa: 24 V nuolatinė srovė (nominalus diapazonas: 19,2–28,8 V nuolatinė srovė)
• Energijos suvartojimas: ≤12W, momentinė srovė ≤30A
• Izoliacija: 1 000 Vac / 20 mA izoliacijos stipris tarp maitinimo gnybtų ir FG (1 minutė), izoliacijos varža ≥10 MΩ (500 Vdc bandymas)

3. Prisitaikymas prie aplinkos

• Darbinė temperatūra: 0~55°C, laikymo temperatūra: -20~+60°C
• Apsaugos klasė: IP65f priekinis skydelis (atitinka NEMA #250 TYPE 4X/13 standartus)
• Atsparumas vibracijai ir smūgiams: Atitinka IEC/EN61131-2 standartus, atlaiko 9,8 m/s² (X/Y/Z ašys) vibraciją ir 147 m/s² smūgius
• EMI/RFI atsparumas: 6 kV kontaktinis išlydis (IEC/EN61000-4-2 3 lygis)

4. Saugykla ir sąsajos

Atmintis:

• Taikymo sritis: 32 MB FLASH EPROM (įskaitant loginės programos sritį)
• Atsarginė atmintis: 320 KB SRAM (maitinama ličio baterija)
• Kintama atminties sritis: 64 KB SRAM (maitinama ličio baterijomis)

Ryšio prievadai:

• Serijinis: COM1 (RS-232C), COM2 (RS-422/485)
• Eternetas: 10BASE-T/100BASE-TX (RJ-45)
• USB: 1 A tipo jungtis, 1 „Mini B“ jungtis (USB 2.0)
• SD kortelės lizdas: Palaiko atminties išplėtimą

5. Mechaninis projektavimas

• Matmenys: 218 mm (plotis) × 173 mm (aukštis) × 60 mm (gylis)
• Montavimo angos matmenys: 204,5 mm (plotis) × 159,5 mm (aukštis), tinka 1,6–5 mm storio plokštėms
• Aušinimas: natūrali konvekcija, svoris ≤1,2 kg

III. Pagrindinės savybės

1. Didelės raiškos sąveika

Lietimo reakcija: analoginis varžinis jutiklinis ekranas su <10 ms atsako laiku, suderinamas su darbu pirštinėmis.

Ekrano optimizavimas: 350 cd/m² ryškumas, 500:1 kontrasto santykis ir 140° horizontalus/vertikalus žiūrėjimo kampas užtikrina matomumą sudėtingoje aplinkoje.

2. Energijos vartojimo efektyvumas ir patikimumas

LED foninis apšvietimas: sumažina energijos suvartojimą 84 % (palyginti su ankstesniais modeliais), o reguliuojamas ryškumas pailgina tarnavimo laiką.

Duomenų apsauga: ličio baterija aprūpinta atmintis apsaugo nuo duomenų praradimo dingus elektrai.

3. Nuotolinis stebėjimas ir išplėtimo galimybės

Ethernet galimybės: leidžia registruoti duomenis ir stebėti ekraną nuotoliniu būdu (reikalinga „GP-ViewerEX“ programinė įranga).

Suderinamumas su keliais įrenginiais: jungiasi prie PLC, temperatūros valdiklių ir kt. per RS-485/RS-232C sąsajas, o tvarkyklių bibliotekos palaiko pagrindinius prekių ženklus.

4. Pramoninės klasės apsauga

Apsaugos klasė: IP65f priekinis skydelis, atsparus dulkėms / vandeniui, tinka atšiaurioms aplinkoms.

Sertifikatai: Atitinka CE, UL/cUL, KC ir kitus pasaulinius standartus, įskaitant jūrines taikymo sritis.

IV. Paraiškos

• Pramoninė automatizacija: gamybos linijų stebėjimas ir įrangos būsenos vizualizavimas.
• Mašinų gamyba: CNC staklės ir pakavimo įranga, HMI.
• Maistas ir gėrimai: pildymo linijos parametrų nustatymas ir gedimų diagnostika.
• Pakavimas ir spausdinimas: Spausdintuvų įtempimo valdymas ir spalvų registravimo reguliavimas.

V. Pagalbiniai įrankiai ir ištekliai

• Programavimo programinė įranga: GP-Pro EX V4.03, palaikanti 3D modeliavimo komponentus ir signalizacijos istorijos registravimą.
• Duomenų perdavimas: SD kortelė / USB, skirta greitam duomenų importavimui / eksportavimui be programavimo vietoje.
• Nuotolinis valdymas: SP5000 serija su integruotu „Wi-Fi“ ryšiu mobiliųjų įrenginių stebėjimui.

Išvada: „Pro-face PFXGP4401TAD“ sujungia didelės raiškos ekranus, pramoninės klasės patikimumą ir universalias ryšio sąsajas, todėl tai idealus HMI sprendimas reiklioms programoms, kurioms reikalingas puikus matomumas, paprastas valdymas ir atsparumas aplinkos poveikiui.
