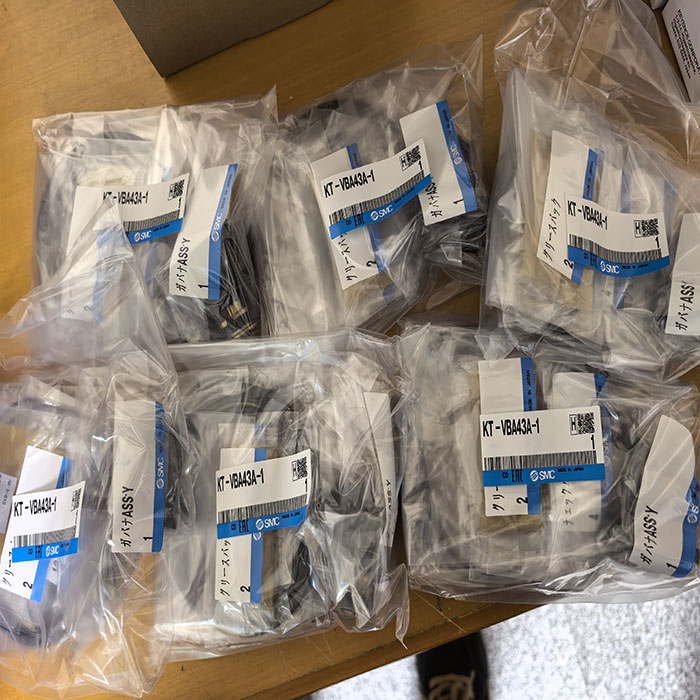

SMC KT-VBA43A-1 yra oru valdomas slėgio didinimo reguliatorius, skirtas oro slėgiui sustiprinti nereikalaujant išorinio maitinimo šaltinio. Šis modelis, priklausantis SMC VBA serijai, specializuojasi įvesties slėgio padvigubinime (iki 2:1 santykio), kad būtų patenkinti vietiniai aukšto slėgio poreikiai pramoninėje aplinkoje. Dėl kompaktiškos konstrukcijos jis leidžia tiesiogiai prijungti prie oro bakų, todėl tinka taikymams, kuriems reikalingi protarpiniai aukšto slėgio pliūpsniai, kartu optimizuojant erdvės efektyvumą.
Techninės specifikacijos
KT-VBA43A-1 veikia esant maksimaliam 1,6 MPa įėjimo slėgiui ir turi 1/2 colio Rc sriegines įėjimo, išėjimo ir išmetimo angas. Pagamintas iš varinio korpuso ir nerūdijančio plieno / aliuminio vidinių komponentų, užtikrina patvarumą ir atsparumą korozijai. Reguliatorius palaiko 2–50 °C aplinkos temperatūrą (neužšąlant) ir sveria 0,84 kg. Jo srauto našumas siekia 230 l/min. (ANR), o slėgį galima reguliuoti rankiniu būdu rankena su 2 pakopų fiksavimo mechanizmu. Saugos funkcijos apima slėgio mažinimo vožtuvą ir apsaugą nuo viršslėgio, kurio leistinas slėgis yra 3 MPa.
Pagrindinės savybės
Slėgio stiprinimas: padvigubina įėjimo slėgį (pvz., 0,5 MPa įėjimo slėgis tampa 1,0 MPa išėjimo slėgiu).
Kompaktiškas dizainas: Tiesioginis prijungimas prie bako sumažina įrengimo vietą.
Rankinis valdymas: reguliuojamas išleidimo slėgis su fiksavimo rankenėle tiksliam nustatymui.
Patvarumas: varinė konstrukcija ir 2,4 MPa atsparumas slėgiui padidina ilgaamžiškumą.
Universalumas: Tinka naudoti 2–50 °C temperatūroje, tik montuojant horizontaliai.
Netepamas: Nereikia papildomo tepimo.
Triukšmo mažinimas: Suderinamas su papildomais duslintuvais, kad veiktų tyliau.
Paraiškos
KT-VBA43A-1 plačiai naudojamas pramonės sektoriuose, kuriuose reikalingas lokalizuotas slėgio didinimas:
Pneumatiniai įrankiai: Maitina aukšto slėgio pneumatinius įrankius, tokius kaip griebtuvai, purškimo pistoletai ir smūginiai veržliasukiai.
Automatizuotos sistemos: Slėgį suteikia spaustuvams, cilindrams ir vožtuvams robotikos ir surinkimo linijose.
Nuotėkio bandymas: užtikrina protarpinį aukšto slėgio pliūpsnį kokybės kontrolei gamyboje.
Pakavimo mašinos: valdo sandarinimo arba pjaustymo įrenginius, kuriems reikalingas padidintas slėgis.
Energijos vartojimo efektyvumas: sumažina bendras oro sąnaudas, nes aukšto slėgio slėgis naudojamas tik svarbiausiems procesams.
Techninės pastabos ir sertifikatai
Montavimas: Turi būti montuojamas horizontaliai naudojant 4 M10 varžtus (24 Nm sukimo momentas).
Priežiūra: Optimaliam veikimui rekomenduojama kasdien išleisti kondensatą iš filtrų / bakų.
Saugumas: Venkite vibracijos ar tiesioginių saulės spindulių poveikio; naudokite tik su suslėgtu oru.
Sertifikatai: Atitinka ATEX direktyvas (II 3G Ex h IIB T6 Gc) dėl pavojingų aplinkų ir RoHS standartus, skirtus el. aplinkos sauga.
