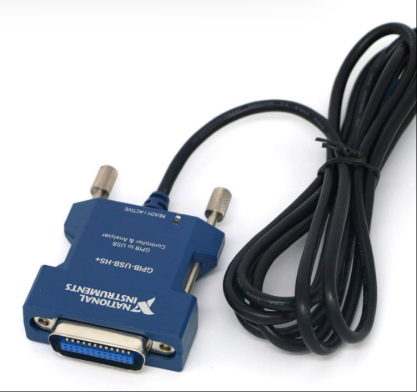

GPIB-USB-HS+
„GPIB-US-HS+“ yra didelio našumo IEEE 488 valdiklis ir nešiojamas analizatorius, specialiai sukurtas pramoniniams bandymams ir prietaisų integravimo scenarijams. Įrenginys prie kompiuterio prijungiamas per USB 2.0 sąsają, o priekinė dalis naudoja 24 kontaktų viešąją GPIB (IEEE 488) sąsają, kuri gali palaikyti aukščiausią IEEE 488.2 standarto protokolą, užtikrindama didelį duomenų perdavimo greitį ir stabilų įrenginio valdymą. Pagrindinis jo privalumas yra galimybė prijungti iki 14 programuojamų prietaisų be GPIB laidų, o tai žymiai sumažina laidų sudėtingumą ir sąnaudas. Įrenginys aprūpintas NI-488.2 tvarkyklės programinės įrangos autorizacija, kuri užtikrina aukštą suderinamumą ir ryšio patikimumą su trečiųjų šalių GPIB prietaisais. Jis taip pat integruoja integruotas analizatoriaus funkcijas, palaiko aparatinės įrangos būsenos stebėjimą realiuoju laiku ir gedimų diagnostiką, padeda vartotojams greitai rasti ir išspręsti sistemos problemas.
Produktas yra kompaktiško dizaino ir suderinamas su dauguma bandymo prietaisų dydžių, todėl tinka naudoti ribotoje erdvėje, pavyzdžiui, laboratorijose ir gamybos linijose. Jo taikymo sritis apima automatizuotą bandymą, prietaisų kalibravimą, duomenų rinkimą ir kitas sritis, palaikant efektyvų prietaisų ir kompiuterių integravimą per USB sąsajas, ypač tinka bandymų aplinkoms, kuriose reikalingas kelių įrenginių bendradarbiavimas. Palyginti su tradiciniais GPIB sprendimais, GPIB-US-HS+ gali žymiai sutrumpinti projektų kūrimo ciklus ir sumažinti priežiūros išlaidas, supaprastinant aparatinės įrangos jungtis, gerinant protokolų suderinamumą ir didinant analizės galimybes, todėl tai yra pagrindinė priemonė efektyvumui ir patikimumui pramoninių bandymų srityje gerinti.
Techninės specifikacijos GPIB-USB-HS+
Sąsaja ir protokolas
Priekinė jungtis: 24 kontaktų viešoji GPIB (IEEE 488) sąsaja, suderinama su IEEE 488.2 standarto protokolu.
USB sąsaja: standartinis USB 2.0 A tipo kištukas, palaikantis didelės spartos duomenų perdavimą (480 Mb/s).
Protokolo palaikymas: Palaiko HS488 protokolą, kurio duomenų perdavimo greitis siekia iki 7920 KB/s (iki 1830 KB/s trijų laidų režimu).
2. Veikimo parametrai
Maitinimo šaltinis per USB magistralę: Maitinamas per USB magistralę, tipinis energijos suvartojimas yra 80 mA ir maksimalus – 200 mA (papildomo maitinimo adapterio nereikia).
Kelių įrenginių valdymas: gali vienu metu valdyti iki 14 GPIB programuojamų prietaisų, nereikalaujant GPIB laidų, todėl laidai supaprastinami.
Analizatoriaus funkcija: įmontuotas GPIB analizatorius, palaikantis magistralės operacijų stebėjimą, trigerių fiksavimą ir duomenų atkūrimą.
3. Fizinės savybės
Dydis: 8,0 cm (ilgis) x 6,1 cm (plotis) x 2,0 cm (aukštis), kompaktiškas dizainas, tinkantis daugumai bandymo prietaisų.
Svoris: 153 gramai (įskaitant USB laidą), lengvas dizainas, užtikrinantis patogų nešiojimąsi ir integravimą.
Montavimo būdas: Tvirtinimas atliekamas su M3,5 × 0,6 sriegiuotomis skylėmis, kurių maksimalus sukimo momentas yra 0,56 N · m (5,0 svaro · in).
4. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo 0 °C iki 55 °C (atitinka IEC 60068-2-1/2-2 standartą).
Laikymo temperatūra: nuo -20 °C iki 70 °C (atitinka IEC 60068-2-1/2-2 standartą).
Drėgmės diapazonas: darbinė drėgmė 10–90 % (nesikondensuojanti), laikymo drėgmė 5–95 % (nesikondensuojanti).
Taršos lygis: 2 lygis, tinka pramoninei aplinkai.
5. Programinė įranga ir tvarkyklės
Tvarkyklės palaikymas: integruota NI-488.2 tvarkyklės programinės įrangos licencija (14.0 versija arba naujesnė), suderinama su pagrindinėmis operacinėmis sistemomis, tokiomis kaip „Windows“ ir „Linux“.
Kūrimo įrankis: Pateikia GPIB analizatoriaus naudotojo vadovą ir NI-488.2 pagalbos failus, palaikančius magistralės operacijų stebėjimą ir derinimą.
Protokolo suderinamumas: suderinamas su trečiųjų šalių GPIB prietaisais, kad būtų užtikrintas kelių prekių ženklų įrenginių bendradarbiavimas.
6. Sauga ir elektromagnetinis suderinamumas
Saugos standartai: laikytis tarptautinių saugos taisyklių, tokių kaip IEC 60950-1, EN 60950-1, UL 60950-1 ir kt.
Elektromagnetinis suderinamumas: atitinka tokius standartus kaip EN 61326-1 (A klasė), EN 55011 (1 grupė, A klasė), FCC 47 CFR 15B dalis ir kt.
