SCB-100A
SCB-100A yra didelio našumo ekranuota įvesties/išvesties jungiamoji dėžutė, specialiai sukurta pramoninėms duomenų rinkimo sistemoms. Jos pagrindinė funkcija – užtikrinti patikimą ryšį tarp duomenų rinkimo įrenginių ir išorinių signalų šaltinių per 100 kontaktų SCSI sąsają su jungtimi ir 100 kontaktų sraigtiniu gnybtu. Šis gaminys pasižymi daugiarežimu adaptyviu dizainu su DIN bėgeliu, montuojamu ant sienos ir skydelyje, užtikrinančiu sklandų integravimą su NI ir kitų gamintojų bandymų ir matavimo įranga. Kartu su ekranuotais kabeliais jis gali sukurti mažai triukšmo skleidžiantį signalo perdavimo kanalą, efektyviai slopinantį elektromagnetinius trukdžius pramoninėje aplinkoje. Jo mechaniniame korpuse integruota magnetinė nuimama dangtelio plokštė ir kontaktų paskirstymo schema, todėl jį lengva prižiūrėti ir greitai derinti, jis suderinamas su įvairiais įrengimo scenarijais. Gaminys suprojektuotas su 30 V RMS / 42 V piko / 60 V nuolatinės srovės elektros izoliacija, užtikrinančia stabilų veikimą plačiame temperatūrų diapazone nuo 0 °C iki 70 °C ir atitinkančia RoHS direktyvą bei ftalatų atitikties standartus. Jis sujungia saugą ir aplinkos apsaugą ir yra plačiai naudojamas didelės patikimumo paklausos srityse, tokiose kaip pramoninė automatika ir bandymai bei matavimai.
Techninės specifikacijos SCB-100A
Sąsaja ir ryšys
Sąsajos tipas:
Priekinė sąsaja: 100 kontaktų SCSI sąsaja, naudojama duomenų rinkimo įrenginiams prijungti.
Galinė sąsaja: 100 kontaktų moteriškos srieginės jungties sąsaja, naudojama išoriniams signalo šaltiniams prijungti.
Montavimo būdas: Palaiko montavimą ant DIN bėgelio, ant sienos ir skydelyje, kad atitiktų įvairius montavimo poreikius.
2. Ekranavimas ir triukšmo slopinimas
Ekranavimo funkcija: įrengta ekranuota kabelio sąsaja, efektyviai slopinanti elektromagnetinius trukdžius ir užtikrinanti signalo perdavimo stabilumą.
Signalo apsauga: Užtikrina tvirtas, patvarias ir apsaugotas signalo jungtis, tinkamas signalo perdavimui pramoninėje aplinkoje.
3. Mechaninės ir korpuso charakteristikos

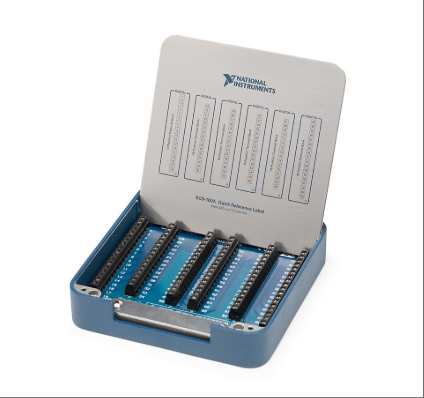

Korpuso konstrukcija: Mechaninis korpusas turi magnetinę nuimamą dangtelio plokštę, kuri palengvina greitą priežiūrą ir laidų prijungimą.
Kontaktų paskirstymo schema: Korpusas turi kontaktų paskirstymo schemą, kad vartotojai galėtų lengvai prijungti ir derinti.
Dydis ir svoris:
Dydis: Konkretus dydis gali šiek tiek skirtis priklausomai nuo gaminio versijos, tačiau dizainas paprastai yra kompaktiškas ir lengvai integruojamas.
Svoris: maždaug 0,82 kilogramo (specifinis svoris gali skirtis priklausomai nuo gaminio konfigūracijos).
4. Elektros specifikacijos
Maksimali įtampa: 30 V RMS, 42 V pikas, 60 V nuolatinė įtampa, užtikrinanti veikimą saugiame įtampos diapazone.
Taikoma įranga: tinka tokių gamintojų kaip NI įrangai testuoti ir matuoti, užtikrinant patikimą ryšį su duomenų rinkimo įranga.
5. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo 0 °C iki 70 °C, tinka įvairioms pramoninėms aplinkos temperatūroms.
Laikymo ir transportavimo temperatūros diapazonas: nuo -25 °C iki 70 °C, užtikrinant stabilumą esant ekstremalioms temperatūroms.
Drėgmės diapazonas: nuo 5 % iki 95 % (be kondensacijos), tinka naudoti didelės drėgmės aplinkoje.
6. Atitiktis ir sertifikavimas
Atitiktis RoHS direktyvą: Atitinka RoHS direktyvą, yra ekologiškas ir saugus.
Atitiktis ftalatų reikalavimams: atitinka ftalatų reikalavimus, siekiant užtikrinti naudotojų sveikatą.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:
1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
2, Garantija: 1 metai
3, Pakuotė: Originali pakuotė su dėžutėmis.
4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo
5, Visos prekės bus patikrintos prieš išsiuntimą
