Festo CPV14-M1H-5LS-1/8 solenoidinis vožtuvas, visiškai naujas

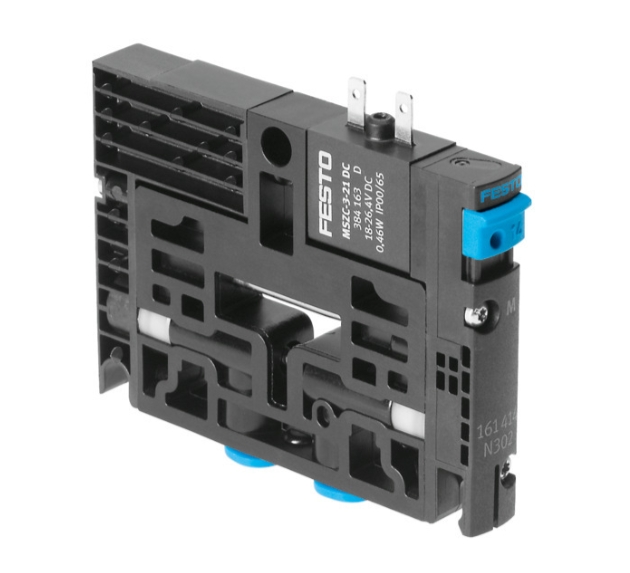

Festo CPV14-M1H-5LS-1/8 solenoidinis vožtuvas

Aprašymas

Solenoidinis vožtuvas CPV14-M1H-5LS-1/8, skirtas vožtuvų terminalui CPV. Vožtuvo funkcija = 5/2 monostabilus, Pavaros tipas = elektrinis, Vožtuvo dydis = 14 mm, Standartinis nominalus srautas = 800 l/min, Darbinis slėgis = -0,9–10 bar.

Informacija

Vožtuvo funkcija:5/2 kanal懦, monostabilus

Standartinis nominalus srautas (standartizuotas pagal DIN 1343):800 l/min

Pneumatinė jungtis, 1 prievadas:Bendra linija

Paleidimo tipas:Elektrinis

Techniniai duomenys

Vožtuvo funkcija:5/2 kanal懦, monostabilus

Paleidimo tipas:Elektrinis

Vožtuvo dydis:14 mm

Standartinis nominalus srautas (standartizuotas pagal DIN 1343):800 l/min

pneumatinis darbinis uostas:G1/8

Darbin臈 寞tampa:24 V nuolatinė srovė

Darbinis slėgis:-0,09 MPa ... 1 MPa

Darbinis slėgis:-0,9 baro ... 10 bar懦

Dizainas:Stūmoklinis sklendė

Atstatymo tipas:Pneumatinė spyruoklė

Apsaugos laipsnis:IP65

Nominalus dydis:6 mm

Ištraukiamo oro funkcija:Be srauto reguliavimo parinkties

Sandarinimo principas:Minkštas

Montavimo padėtis:neprivaloma

Rankinis valdymas: fiksuojamas / nefiksuojamas

Pilotavimo tipas: pilotas 寞jungiamas

Piloto oro tiekimas: išorinis / vidinis

Srauto kryptis; Negr寞啪tamas

Simbolis: 00991027

ratas: persidengimas

Bandomasis slėgis: 0,3 MPa ... 0,8 MPa

Piloto slėgis: 3 barai ... 8 barai

b reikšmė: 0,42

C vertė: 3,2 l/sbar

Išjungimo laikas: 35 ms

漠jungimo laikas: 25 ms

Darbo ciklas: 100 % kartu su palaikomosios srovės sumažinimu

Elektros energijos suvartojimas: 0,65 W

Maksimalus teigiamas bandymo impulsas su 0 signalu: 1400 µs

Maks. neigiamas bandymo impulsas su 1 signalu: 400 µs

Darbinė terpė: suslėgtas oras pagal ISO 8573-1:2010 [7:4:4]

Pastaba dėl darbinės ir pilotinės terpės: galima naudoti su tepimu (tokiu atveju tepti visada reikės)

Atsparumas vibracijai: transporto taikymo bandymas su 2 stiprumo lygiu pagal FN 942017-4 ir EN 60068-2-6

Atsparumas smūgiams: smūgio bandymas su 2 stiprumo lygiu pagal FN 942017-5 ir EN 60068-2-27

Atsparumo korozijai klasė CRC：2 – vidutinis korozijos įtempis

LABS (PWIS) atitiktis: VDMA24364-B1/B2-L

Laikymo temperatūra: -20 °C ... 40 °C

Medžiagos temperatūra: -5 °C ... 50 °C

Aplinkos temperatūra: -5 °C ... 50 °C

Produkto svoris: 120 g

Tvirtinimo tipas: su kiauryme

Piloto oro uostas 12/14: Bendra linija

Piloto išmetimo anga 82/84: Bendra linija

Pneumatinė jungtis, 1 prievadas: bendroji linija

Pneumatinė jungtis, 2 prievadas: G1/8

Pneumatinė jungtis 3/5 kartu: bendroji linija

Pneumatinė jungtis, 4 prievadas: G1/8

Pastaba d臈l med啪iag懦: atitinka RoHS reikalavimus

Medžiagos sandarikliai: HNBR NBR

Korpuso medžiaga: liejamas aliuminis

Korpuso medžiaga:Žalvaris

Korpuso medžiaga:POM

Korpuso medžiaga:PPS

Korpuso medžiaga:Plienas

Raskite tobulus priedus, kad užbaigtumėte savo gaminio surinkimą

QS-6

QS-8

SMT-8M-A-PS-24V-E-0,3-M8D

MFH-5-1/4
