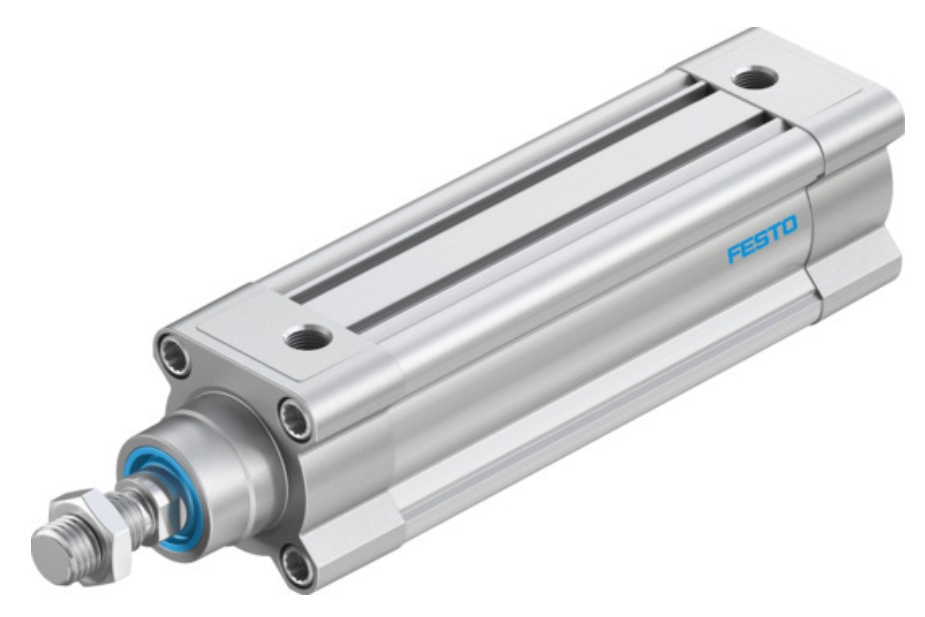

Festo DSBC-50-125-PPVA-N3 ISO cilindras
Aprašymas
„Festo DSBC“ serijos pneumatiniai cilindrai su reguliuojamu pneumatiniu amortizatoriumi abiejuose pavaros korpuso galuose. Dėl legiruoto plieno stūmoklio koto jie užtikrina puikų veikimą, mažą bendrą svorį ir ilgą tarnavimo laiką. Šie dvigubo veikimo pneumatiniai pavaros mechanizmai turi dvigubas prijungimo angas suslėgtam orui, skirtam stūmoklio kotui stumti ir atitraukti tiesiniu judesiu. Magnetiniai stūmoklio kotai leidžia bekontakčiu būdu nustatyti padėtį per artumo jutiklį, sumontuotą cilindro korpuso plyšiuose.
DSBC PPV tipo reguliuojamo amortizavimo pneumatiniai cilindrai turi specialų amortizuojantį stūmoklį, kuris yra pagrindinio stūmoklio pratęsimas. Šis pneumatinis amortizavimas sukuria oro pagalvę, kuri sugeria energiją galinėse padėtyse, tikslingai kaupdama ir išleisdama orą. Dėl šio energijos sugėrimo metodo šie cilindrai idealiai tinka vidutinėms ir didelėms apkrovoms bei didelio greičio taikymams.
Informacija
Atitinka ISO 15552 standartą
Lizdai 寞leid啪iamiems artumo jutikliams
Mažos trinties konstrukcija, leidžianti nepertraukiamai veikti
Reguliuojama galinė amortizacija padeda sumažinti triukšmą ir vibraciją
Aukšto legiruoto plieno stūmoklio kotas su sriegine jungtimi
Platus eigos ilgio ir kiaurymi懦 dyd啪i懦 pasirinkimas, kur寞 galima konfig奴ruoti pagal 寞vairius pritaikymus
Dvigubo veikimo mechanizmas
Techniniai duomenys
Insultas:125 mm
Stūmoklio skersmuo:50 mm
Paminkštinimas:Pneumatinė amortizacija, reguliuojama abiejuose galuose
Montavimo padėtis:neprivaloma
Dizainas:Stūmoklis Stūmoklio kotas Profilinis cilindras
Padėties nustatymas:Per artumo jungikl寞
Simbolis:00991235
Variantai:Stūmoklio kotas viename gale
Darbinis slėgis:0,04 MPa ... 1,2 MPa
Darbinis slėgis:0,4 baro ... 12 bar懦
Veikimo būdas:Dvigubo veikimo
Darbinė terpė:Suslėgtas oras pagal ISO 8573-1:2010 [7:4:4]
Pastaba apie darbinę ir bandomąją terpę:Galimas sutepimas (tokiu atveju sutepti visada reikės)
Atsparumo korozijai klasė CRC:2 – Vidutinis korozijos įtempis
Atitiktis LABS (PWIS) standartams:VDMA24364-B1/B2-L
Aplinkos temperatūra:-20 °C ... 80 °C
Smūgio energija galinėse padėtyse:1 J
Teorin臈 j臈ga esant 0,6 MPa (6 bar, 87 psi) sl臈giui, gr寞啪tamoji eiga:990 N
Teorinė jėga esant 0,6 MPa (6 bar, 87 psi) slėgiui, stūmoklio eiga:1178 N
Judanti masė esant 0 mm eigai:365 g
Papildoma judanti masė kas 10 mm eigą:25 g
Bazinis svoris esant 0 mm eigai: 1190 g
Papildomas svoris kas 10 mm eigą: 56 g
Tvirtinimo tipas: arba su kiauryme, arba su priedais
Pneumatinė jungtis: G1/4
Apykakl臈s var啪t懦 med啪iaga: legiruotas ner奴dijantis plienas
Medžiagos dangtelis: kaltinis aliuminio lydinys
Cilindro korpuso medžiaga: kaltinis aliuminio lydinys
Stūmoklio koto valytuvo medžiaga: TPE-U (PU)
Buferio sandarinimo medžiaga: TPE-U (PU)
Amortizavimo viršūnės medžiaga: POM
Cilindro korpuso medžiaga: lygus anoduotas kaltinio aliuminio lydinys
Veržlės medžiaga: cinkuotas plienas
Guolio medžiaga: POM
Apykakl臈s var啪t懦 med啪iaga: cinkuotas plienas
Raskite tobulus priedus, kad užbaigtumėte savo gaminio surinkimą
SGS-M16X1,5
SG-M16X1,5
SNCB-50
FK-M16X1,5
