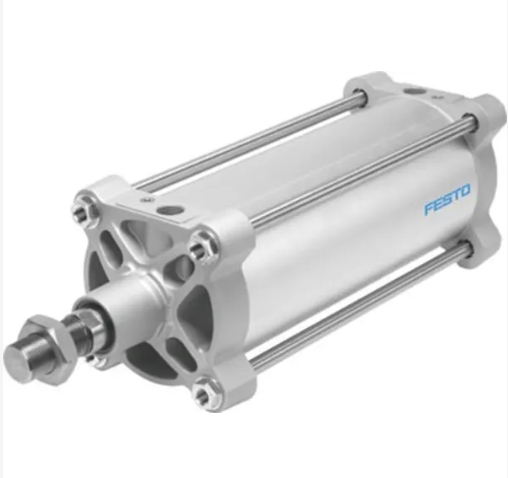

Festo DSBG-200-100-PPVA-N3 ISO cilindras Naujas

Festo DSBG-200-100-PPVA-N3 ISO cilindras

Aprašymas

Tvirtas traukės dizainas

Savaime prisitaikantis pneumatinis galinės padėties amortizavimas taupo laiką paleidimo metu ir optimaliai prisitaiko prie apkrovos ir greičio pokyčių.

Platus tvirtinimo pried懦 asortimentas beveik kiekvienam montavimo tipui

Padėties nustatymui

Informacija

• Standartizuoti cilindrai pagal ISO 15552 (atitinka atšauktus standartus ISO 6431, DIN ISO 6431, VDMA 24 562, NF E 49 003.1 ir UNI 10290)

• Tvirtas traukės dizainas

• Dvigubo veikimo

• Bekontakčiam padėties nustatymui

• Platus priedų asortimentas leidžia cilindrus montuoti praktiškai bet kur

• Dviejų tipų paminkštinimas:

– Elastinė amortizacija: elastingi amortizaciniai žiedai/paminkštinimai abiejuose galuose

– PPV amortizacija: pneumatinė amortizacija, reguliuojama abiejuose galuose

• Puikus lankstumas dėl plataus variantų pasirinkimo

Techniniai duomenys

Eiga: 100 mm

Stūmoklio skersmuo: 200 mm

Stūmoklio koto sriegis： M36x2

Amortizacija: pneumatinė amortizacija, reguliuojama abiejuose galuose

Montavimo padėtis: pasirinktinai

Atitinka standartąISO 15552

Stūmoklio koto galas：Išorinis sriegis

Konstrukcija: Stūmoklis, Stūmoklio kotas, Jungties strypas, Cilindro korpusas

Pad臈ties nustatymas: per artumo jungikl寞

Simbolis: 00991235

Variantai: Stūmoklio kotas viename gale

Darbinis slėgis: 0,06 MPa ... 1 MPa

Darbinis sl臈gis: 0,6 baro ... 10 bar懦

Veikimo būdas: dvigubo veikimo

Darbinė terpė: suslėgtas oras pagal ISO 8573-1:2010 [7:4:4]

Pastaba dėl darbinės ir pilotinės terpės: galima naudoti su tepimu (tokiu atveju tepti visada reikės)

Atsparumo korozijai klasė CRC：2 – vidutinis korozijos įtempis

LABS (PWIS) atitiktis: VDMA24364-B1/B2-L

Aplinkos temperatūra: -20 °C ... 80 °C

Smūgio energija galinėse padėtyse: 4,8 J

Paminkštinimo ilgis：48 mm

Amortizavimo ilgis, stūmoklio eiga：48 mm

Amortizavimo ilgis, gr寞啪tamoji eiga：48 mm

Teorin臈 j臈ga esant 0,6 MPa (6 bar, 87 psi), gr寞啪tamoji eiga: 18096 N

Teorinė jėga esant 0,6 MPa (6 bar, 87 psi), eiga: 18850 N

Judėjimo masė 0 mm eigai: 6318 g

Papildoma judanti masė per 10 mm eigą: 5348 g

Produkto svoris：17953 g

Bazinis svoris esant 0 mm eigai: 15493 g

Papildomas svoris kas 10 mm eigą: 246 g

Tvirtinimo tipas: arba su kiauryme, arba su priedais

Pneumatinė jungtis: G3/4

Pastaba d臈l med啪iag懦: atitinka RoHS reikalavimus

Dangtelio medžiaga: liejamas aliuminis, dengtas

Dinamini懦 sandarikli懦 med啪iaga: NBR

Medžiaga stūmoklis：Lietas aliuminis

Stūmoklio koto medžiaga：Aukšto legiruoto plieno

Stūmoklio koto valytuvo medžiaga：NBR

Buferio sandarinimo medžiaga：TPE-U (PU)

Apsauginė boso medžiaga：POM

Cilindro korpuso medžiaga：Lygiai anoduotas kaltinio aliuminio lydinys

Veržlės medžiaga：Cinkuotas plienas

Medžiaga guolis：Metalo polimero junginys

Apykaklės veržlės medžiaga：Cinkuotas plienas

Skersinės traukės medžiaga：Aukšto legiruoto plieno

Raskite tobulus priedus, kad užbaigtumėte savo gaminio surinkimą

DASP-M4-160-A

NPFC-R-G34-G12-MF

SG-M36X2

SNG-200
