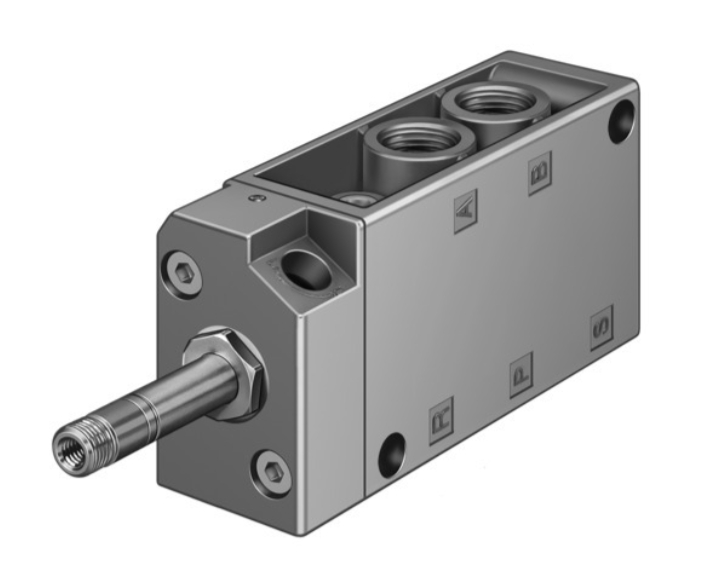

Festo MFH-5-1/4 solenoidinis vožtuvas
Aprašymas
Solenoidinis vožtuvas MFH-5-1/4 su rankiniu valdymu, be solenoidinės ritės ar lizdo. Solenoidinė ritė ir lizdas turi būti užsakomi atskirai. Vožtuvo funkcija = 5/2 monostabilus, Pavaros tipas = elektrinis, Plotis = 30,5 mm, Vožtuvo dydis = 30,5 mm, Standartinis nominalus srautas = 1000 l/min.
Informacija
Logistikos matmenys (I x P x A): 135 x 60 x 35 mm
Logistinis svoris:266 g
Tipas:5/2 monostabilus
Tūrinis srautas:1 l/min
Techniniai duomenys
Vožtuvo funkcija:5/2 kanal懦, monostabilus
Paleidimo tipas:Elektrinis
Konstrukcijos plotis:30,5 mm
Standartinis nominalus srautas (standartizuotas pagal DIN 1343):1000 l/min
pneumatinis darbinis uostas:G1/4
Darbin臈 寞tampa:Per solenoidinę ritę, reikia užsakyti atskirai
Darbinis slėgis:0,22 MPa ... 0,8 MPa
Darbinis slėgis:2,2 baro ... 8 barai
Dizainas:Plokščia sėdynė
Atstatymo tipas:Mechaninė spyruoklė
Patvirtinimas:c UL JAV - Pripažintas (OL)
Apsaugos laipsnis:IP65
Nominalus dydis:7 mm
Tinklelio matmuo:32 mm
Ištraukiamo oro funkcija:Su srauto reguliavimo galimybe
Sandarinimo principas: minkštas
Montavimo padėtis: pasirinktinai
Rankinis valdymas: fiksavimas
Pilotavimo tipas: pilotas 寞jungiamas
Srauto kryptis: negr寞啪tama
Simbolis: 00991035
perimetras:Apatinis perimetras
b reikšmė: 0,19
C vertė: 4,49 l/sbar
Išjungimo laikas: 29 ms
漠jungimo laikas: 9 ms
Maksimalus teigiamas bandymo impulsas su 0 signalu: 2200 µs
Maks. neigiamas bandymo impulsas su 1 signalu: 3700 µs
Ritės charakteristikos: žr. solenoidinę ritę, užsakoma atskirai
Darbinė terpė: suslėgtas oras pagal ISO 8573-1:2010 [7:4:4]
Pastaba dėl darbinės ir pilotinės terpės: galima naudoti su tepimu (tokiu atveju tepti visada reikės)
Atsparumo korozijai klasė CRC:1 – mažas korozijos įtempis
LABS (PWIS) atitiktis: VDMA24364-B1/B2-L
Laikymo temperatūra: -20 °C ... 60 °C
Medžiagos temperatūra: -10 °C ... 60 °C
Aplinkos temperatūra: -5 °C ... 40 °C
Produkto svoris: 290 g
Elektros jungtis: per F ritę, užsakoma atskirai
Montavimo tipas: Arba: Ant kolektoriaus bėgelio su kiauryme
Piloto išmetimo anga 84:M5
Pneumatinė jungtis, 1 prievadas: G1/4
Pneumatinė jungtis, 2 prievadas: G1/4
Pneumatinė jungtis, 3 prievadas: G1/4
Pneumatinė jungtis, 4 prievadas: G1/4
Pneumatinė jungtis, 5 prievadas: G1/4
Pastaba d臈l med啪iag懦: atitinka RoHS reikalavimus
Medžiagos sandarikliai: NBR
Korpuso medžiaga: liejamas aliuminis
