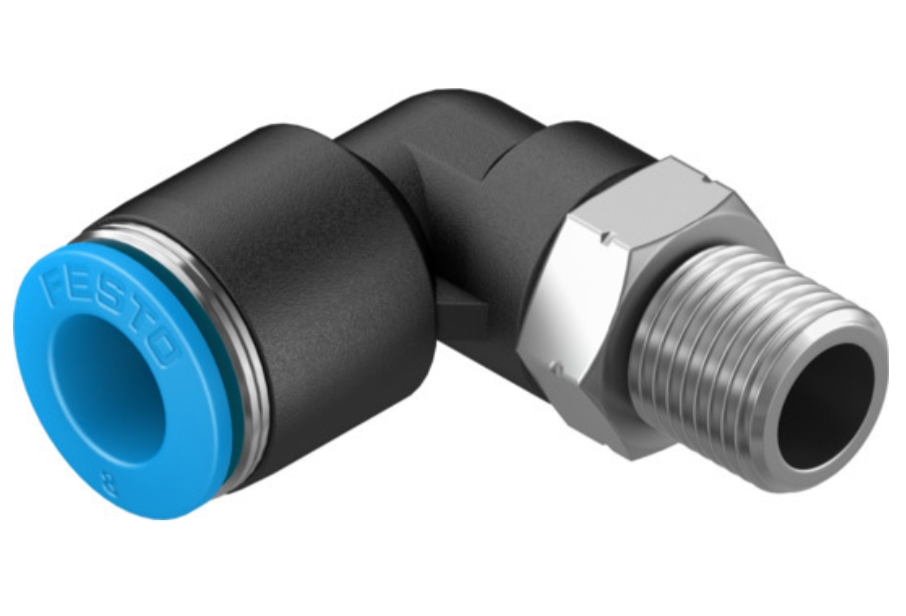

Festo QSL-1/8-8 įspaudžiama L formos jungtis, visiškai nauja

Festo QSL-1/8-8 漠spaud啪iama L formos jungtis

Aprašymas

„Quick Star QSL“ asortimentas siūlo patogią įspaudžiamų jungčių sistemą suslėgtam orui ir vandeniui su daugiau nei 1000 standartinių ir funkcinių jungčių tipų. Šie aukštos kokybės adapteriai su išoriniu arba vidiniu sriegiu ir vamzdžiu siūlo įvairius metrinius, G lygiagrečius arba R kūginius sriegius ir skersmenis, kad tiktų kiekvienai jungčiai.

Informacija

• Maksimalus kiekvienos pneumatinės jungties lankstumas

• Nesudėtingas, greitas ir paprastas montavimas įspaudžiant

• L formos alkūnės pneumatinė jungtis

• Vamzdžio ir vamzdžio (žarnos) jungties tipas, skirtas naudoti pneumatinėse sistemose

• Platus darbinės temperatūros diapazonas nuo -10 iki +80 °C

• Oro slėgio diapazonas iki 14 barų

• Galima įsigyti su įvairiais jungiamųjų jungčių dydžiais

• Tvirtas ir patvarus termoplastas (PBT)

• Galima pasukti bet kuria kryptimi

Techniniai duomenys

Dydis: standartinis

Nominalus plotis: 7 mm

Užsukamo kamščio sandarinimo tipas: danga

Montavimo padėtis: bet kokia

Dizainas: L formos

Pakuotės dydis: 10

Konstrukcinis projektavimas: stūmimo ir traukimo principas

Darbinis slėgis visam temperatūros diapazonui: -0,095 MPa ... 0,6 MPa

Darbinis slėgis visam temperatūros diapazonui: -0,95 bar ... 6 bar

Darbinis slėgis visam temperatūros diapazonui: -13,775 psi ... 87 psi

Temperatūrai priklausantis darbinis slėgis: -0,095 MPa ... 1,4 MPa

Temperatūrai priklausantis darbinis slėgis: -0,95 bar ... 14 bar

Temperatūrai priklausantis darbinis slėgis: -13,775 psi ... 203 psi

Informacija apie darbin寞 sl臈g寞: vanduo: maks. 0,6 MPa, esant maks. 50 掳C temperat奴rai

Darbinė terpė: suslėgtas oras pagal ISO 8573-1:2010 [7:-:-] Vanduo (skystas, be ledo)

Informacija apie darbinę ir pilotinę terpę: galima naudoti su alyvos tepimu

Atsparumo korozijai klas臈 (CRC): 1 - Ma啪as korozijos 寞tempis

LABS (PWIS) atitiktis: VDMA24364-B1/B2-L

Švarios patalpos klasė: 4 klasė pagal ISO 14644-1

Aplinkos temperatūra: -10 °C ... 80 °C

Nominalus priveržimo sukimo momentas: 7 Nm

Nominalaus priveržimo sukimo momento tolerancija: ± 20 %

Produkto svoris: 14 g

Tvirtinimo tipas: išorinis šešiakampis, AF 17

Pneumatinė jungtis 1: išorinis sriegis R1/8

Pneumatin臈 jungtis 2: pneumatiniams vamzd啪iams, kuri懦 i拧orinis skersmuo 8 mm

Atleidimo žiedo spalva: mėlyna

Pastaba d臈l med啪iag懦: atitinka RoHS reikalavimus

Korpuso medžiaga: žalvaris, nikeliuotas

Atleidimo žiedo medžiaga: POM

Vamzd啪i懦 sandarinimo med啪iaga: NBR

Vamzdžio tvirtinimo žnyplės medžiaga: legiruotas nerūdijantis plienas
