KEYENCE LJ-V7020 Naujas ir originalus aukštos kokybės

LJ-V7020

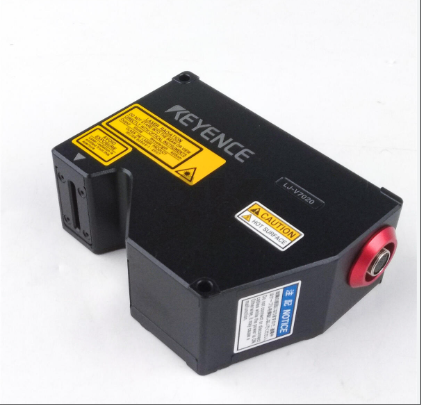

LJ-V7020 modelis yra jutiklio galvutė itin didelio greičio 2D/3D lazeriniam kontūrų matavimo prietaisui, kuris naudoja mėlyną puslaidininkinį lazerį (bangos ilgis 405 nm, 2M klasės lazerio saugos lygis) ir optinės trianguliacijos technologiją, kad būtų pasiektas mikrometro tikslumo 3D kontūrų aptikimas. Pagrindiniai jo parametrai: Z ašies matavimo diapazonas ± 2,6 mm (FS = 5,2 mm), X ašies proksimalinė 6,5 mm, distalinė 7,5 mm, šviesos taško skersmuo apie 14 mm × 35 µm, pakartojamumas Z ašies atžvilgiu 0,2 µm, X ašies atžvilgiu 2,5 µm, tiesiškumas ± 0,1 % FS, kontūro duomenų intervalas 10 µm, diskretizavimo dažnis iki 16 µs (didelės spartos režimas) arba 32 µs (didelės spartos režimas), difuzinio atspindžio įrengimo palaikymas, aplinkos pritaikymas iki IP67 apsaugos lygio, darbinė temperatūra nuo 0 ℃ iki +45 ℃, atsparumas 10000 liuksų kaitrinės šviesos trukdžiams, tinka didelės spartos automatizavimo scenarijams, tokiems kaip 3D detalių aptikimas, suvirinimo siūlių sekimas, iškraipymo/plokštumo matavimas ir kt., ypač tinka bekontakčiam judančių objektų 3D matavimui. Geometrinių duomenų rinkimas.

Techninės specifikacijos LJ-V7020

Pagrindiniai našumo parametrai

matavimo diapazonas

Z ašis (aukštis): ± 2,6 mm (visas diapazonas FS = 5,2 mm), palaikantis didelio tikslumo 3D formos matavimą.

X ašis (plotis): 6,5 mm proksimaliniame gale ir 7,5 mm distaliniame gale, tinka įvairaus dydžio taikiniams.

Tiesiškumas: Z ašies paklaida ± 0,1 % FS, užtikrinant minimalų nuokrypį tarp matavimo rezultatų ir tikrųjų verčių.

Kartojimo tikslumas: Z ašis 0,2 µm, X ašis 2,5 µm, tinka mikrometrų lygio tiksliam aptikimui.

Šviesos šaltinis ir optiniai parametrai

Šviesos šaltinio tipas: mėlynas puslaidininkinis lazeris (bangos ilgis 405 nm), 2M klasės lazerio saugos lygis, subalansuojantis matomumą ir saugumą.

Dėmės skersmuo: maždaug 14 mm × 35 µm, užtikrinantis didelės skiriamosios gebos vaizdą.

Kontūro duomenų intervalas: 10 µm X ašyje, siekiant užtikrinti atrankos tankį ir duomenų vientisumą.

2. Atsakymo ir nuskaitymo parametrai

mėginių dažnis

Didelės spartos režimas: iki 16 µs/kontūrui, atitinkantis didelės spartos gamybos linijų reikalavimus.

Didelio našumo režimas: iki 32 µs/kontūrui, subalansuojant greitį ir tikslumą.

Skenavimo režimas: palaiko linijinį arba 2D ploto skenavimą, lanksčiai prisitaikydamas prie skirtingų aptikimo scenarijų.

3. Elektriniai ir sąsajos parametrai

Išėjimo signalas: teikia įtampos išvestį ir jungiklio / signalizacijos išvestį, suderinamas su keliomis valdymo sistemomis.

Sąsajos tipas: Palaiko nuosekliąją ryšio sąsają, kad būtų lengva perduoti duomenis ir integruoti į sistemą.

4. Aplinkos prisitaikymo parametrai

Apsaugos lygis: IP67 (IEC60529 standartas), atsparus dulkėms ir vandeniui, tinka atšiaurioms pramoninėms aplinkoms.

Aplinkos temperatūra: nuo 0 ℃ iki +45 ℃, užtikrinant įrangos stabilumą aukštoje arba žemoje temperatūroje.

Aplinkos apšvietimas: atsparus 10000 liuksų kaitrinių lempų keliamiems trukdžiams, tinka esant ryškiam apšvietimui.

Seisminis atsparumas: nuo 10 iki 57 Hz, dviguba 1,5 mm amplitudė, 3 valandos X/Y/Z kryptimis, išlaikė antivibracijos bandymą.

5. Įrengimo ir veikimo parametrai

Montavimo būdas: difuzinio atspindžio montavimas, supaprastinantis diegimo procesą.

Atskaitos atstumas: 20 mm, užtikrinantis geriausią matavimo atskaitos tašką.

Patogus valdymas: Įrengta intuityviais nustatymais ir diagnostikos programine įranga, palaikančia greitą sistemos paleidimą ir parametrų konfigūravimą.

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
