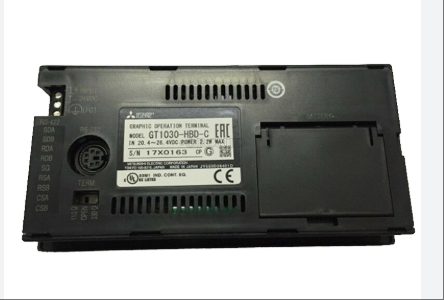

MITSUBISHI GT1030-HBD-C Naujas ir originalus Aukštos kokybės

GT1030-HBD-C

„GT1030-HBD-C“ yra 4,5 colio nespalvota žmogaus ir mašinos sąsaja (HMI) su STN LCD ekranu, 288 × 96 pikselių skiriamąja geba ir 3 spalvų LED foniniu apšvietimu (žalia / oranžinė / raudona), kuri gali aiškiai rodyti vaizdą esant stipriam apšvietimui. Jo itin plonas korpusas atitinka IP67 apsaugos lygį, yra atsparus dulkėms ir vandeniui, todėl tinka darbo aplinkai, kurios temperatūrų diapazonas yra nuo -20 ℃ iki 50 ℃, ypač mažoms erdvėms arba lauko įrangai. Produktas turi įmontuotą 1,5 MB atmintį ir palaiko RS-422/RS-232 ryšio sąsajas. Jis suderinamas su „Mitsubishi FX“, Q serijos PLC ir trečiųjų šalių įrenginiais, taip pat palaiko FA skaidraus perdavimo funkciją. Jis gali skaityti, rašyti ir stebėti programas. Šis modelis palaiko „Unicode 2.1“ standartinius šriftus, gali rodyti kelias kalbas ir pasiekti teksto efektus, tokius kaip kursyvas ir pabraukimai. Kartu su „GT Designer 3“ programavimo programine įranga jis gali greitai redaguoti ir konvertuoti ekraną, todėl yra ekonomiška alternatyva tradicinėms indikatorių lemputėms ar mažiems valdymo skydeliams tokiose situacijose kaip mechaninis valdymas ir automatizuotos gamybos linijos.

Techninės specifikacijos GT1030-HBD-C

Rodymo parametrai

Ekrano tipas: STN monochrominis LCD ekranas (juodai baltas ekranas, didelis kontrastas)

Ekrano dydis: 4,5 colio

Raiška: 288 (plotis) x 96 (aukštis) pikseliai (horizontalus ekranas)

Ekrano dydis: 109,42 (plotis) × 35,98 (aukštis) milimetrai (horizontalus ekranas)

Rodomų simbolių skaičius:

Naudojant 16 punktų šriftą: 36 žodžiai x 6 eilutės (rodomos horizontaliai)

Naudojant 12 dydžio šriftą: 48 žodžiai x 8 eilutės (rodomos horizontaliai)

Matymo kampai: 30 laipsnių į kairę ir į dešinę, 20 laipsnių į viršų ir 30 laipsnių žemyn (horizontalus ekranas)

Kontrasto reguliavimas: 16 reguliuojamų lygių

Ryškumo reguliavimas: 8 lygiai

LCD ryškumas: 200 cd/m² (kai žalia spalva)

LCD ekrano tarnavimo laikas: maždaug 50 000 valandų (esant 25 ℃ aplinkos temperatūrai ir 1/5 kontrasto santykiui)

2. Foninio apšvietimo parametrai

Foninio apšvietimo tipas: 3 spalvų LED (žalia, raudona, oranžinė)

Foninio apšvietimo valdymas: gali valdyti spalvą, įjungimo / išjungimo / mirksėjimo / išjungimo būseną, palaiko ekrano užsklandos laiko nustatymą

Apšvietimo tarnavimo laikas: nereikia keisti, ilgas tarnavimo laikas

3. Jutiklinio skydelio parametrai

Jutiklinių klavišų skaičius: iki 50 ekrane (matricos režimas)

Jutiklinio klavišo dydis: 16 x 16 taškų

Prisilietimo trukmė: daugiau nei 1 milijonas kartų (veikianti jėga mažesnė nei 0,98 N)

Palaikomas vienalaikis paspaudimas: vienu metu galima paspausti 2 jutiklinius mygtukus

4. Saugojimo parametrai

Vartotojo atminties sritis: įmontuota „flash“ atmintis, kurios talpa mažesnė nei 1,5 MB, naudojama inžineriniams duomenims saugoti

Atminties gyvavimo trukmė (įrašimų skaičius): 100000 kartų

SRAM talpa: 128 KB

5. Baterijos parametrai (parduodama atskirai)

Baterijos tipas: GT11-50BAT ličio baterija

Atsarginių kopijų objektai: laikrodžio duomenys, aliarmo įrašai, receptų duomenys, laiko veiksmų nustatymo vertės

Baterijos veikimo laikas: apie 5 metus (aplinkos temperatūra 25 ℃)

6. Sąsajos parametrai

PLC ryšio sąsaja:

RS-422: 1 kanalas, perdavimo greitis 115200/57600/38400/19200/9600/4800 bps, sąsajos forma – 9 kontaktų jungties blokas

RS-422/485: 1 kanalas, su tokiu pačiu perdavimo greičiu kaip ir aukščiau, sąsajos forma yra 9 kontaktų jungties gnybtų blokas, o gnybtų varžą galima pasirinkti kaip atvirą / 110 Ω / 330 Ω (gamyklinė vertė yra 330 Ω).

Kompiuterio ryšio sąsaja:

RS-232: 1 kanalas, toks pat perdavimo greitis kaip ir aukščiau, sąsajos forma yra MINI DIN 6 kontaktų (lizdo galvutė), naudojama kompiuteriniam ryšiui (inžinerinių duomenų įkėlimas / atsisiuntimas, OS diegimas, skaidri funkcija)

7. Kitos specifikacijos

Garsinio signalo išvestis: vienas tonas (ilgas, trumpas, nėra), skleidžia garsą paspaudus jutiklinį mygtuką

Apsaugos konstrukcija: atitinka IP67f (JEM1030) (priekinė dalis)

Matmenys: 145 (plotis) x 76 (aukštis) x 29,5 (gylis) milimetrai (be montavimo priedų, kai įrenginys pastatytas horizontaliai)

Skydelio angos dydis: 137 (plotis) x 66 (aukštis) milimetrai (kai rodoma horizontaliai)

Svoris: maždaug 0,3 kilogramo (be montavimo priedų)

Atitinkamas programinės įrangos paketas: „GT Designer 3“, 1.17T arba naujesnė versija

8. Galios parametrai

Įėjimo maitinimo įtampa: DC24V (+10% -15%), pulsacijos įtampa mažesnė nei 200mV

Saugiklis: įmontuotas, nekeičiamas, 0,5 A

Energijos suvartojimas: mažiau nei 2,2 W (90 mA / DC 24 V), mažiau nei 1,7 W (70 mA / DC 24 V), kai išjungtas foninis apšvietimas

Impulsinė srovė: 1 ms esant mažesnei nei 18 A srovei (26,4 V nuolatinė srovė)

Leistinas momentinis sustojimo laikas: per 5 ms

Triukšmo slopinimas: triukšmo įtampa 1000 Vp-p, triukšmo amplitudė 1 μs (remiantis 30–100 Hz triukšmo dažnio modeliavimo eksperimentu)

Atlaiko įtampą: AC500V 1 minutę (tarp visų maitinimo gnybtų ir GOT įžeminimo gnybtų)

Izoliacijos varža: matuojama nuolatinės srovės 500 V megommetru, kurio varža didesnė nei 10 M Ω (tarp visų maitinimo gnybtų ir GOT įžeminimo gnybtų).

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
