GT1585-STBA

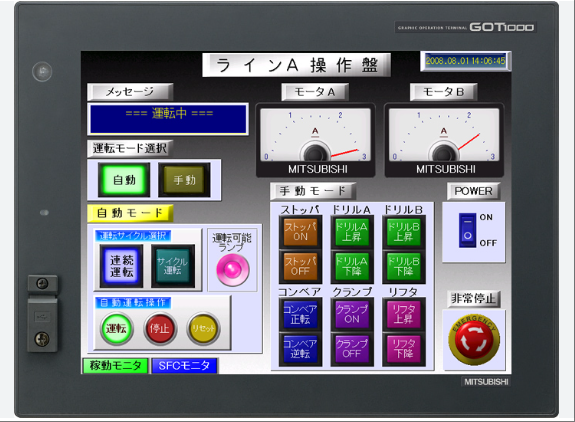

„GT1585-STBA“ modelis yra 12,1 colio TFT spalvoto LCD ekrano žmogaus ir mašinos sąsajos įrenginys, pasižymintis dideliu ryškumu ir plačiu žiūrėjimo kampu, galintis prisitaikyti prie sudėtingos apšvietimo aplinkos pramonės objektuose. Jo pagrindinė konfigūracija palaiko SVGA (800 × 600) skiriamąją gebą ir 65536 spalvų ekraną, subalansuojant vaizdo aiškumą ir spalvų atkūrimo galimybes, atitinkant griežtus pramoninio stebėjimo reikalavimus vizualiam pateikimui. Įrenginys naudoja 4 laidų varžinį jutiklinį ekraną, palaikantį kelių prisilietimų operacijas, jautrų atsaką ir daugiau nei 1 milijoną prisilietimų. Turėdamas 1200 jutiklinių klavišų kiekviename ekrane, jis gali efektyviai patenkinti daugiaprogramės sąveikos poreikius. Šis modelis turi įmontuotą 9 MB atminties talpą, palaiko atminties talpos išplėtimą naudojant CF kortelę ir yra aprūpintas keliomis ryšio sąsajomis, tokiomis kaip Ethernet, RS232, USB ir kt. Jis suderinamas su „GT Works3“ kūrimo programine įranga ir gali sklandžiai prisijungti prie pramoninės įrangos, tokios kaip PLC ir dažnio keitiklis. Kalbant apie apsaugą, įrangos priekinė dalis atitinka IP67F standartą, o skydelio vidus – IP2X standartą, todėl yra atsparus dulkėms ir vandeniui. Darbinės temperatūros diapazonas yra nuo -10 ℃ iki 55 ℃, o palaikoma plati AC 100–240 V įtampa, todėl ji gali prisitaikyti prie atšiaurių pramoninių aplinkų, tokių kaip dulkės, drėgmė ir įtampos svyravimai. Ji plačiai naudojama pakavimo mašinose, automobilių gamyboje, energijos valdyme ir kitose srityse, kurioms reikalingas griežtas įrangos stabilumas.
Techninės specifikacijos GT1585-STBA
Rodymo parametrai
Ekrano dydis: 12,1 colio TFT spalvotas LCD ekranas su dideliu ryškumu ir plačiu matymo kampu, galintis aiškiai rodyti vaizdus sudėtingoje apšvietimo aplinkoje.
Raiška: SVGA (800 × 600), užtikrinanti aiškius ir subtilius vaizdus, atitinkančius pramoninio stebėjimo poreikius.
Ekrano spalva: 65536 spalvos, kurios gali atitikti pagrindinius spalvų reikalavimus pramoninėse scenose ir užtikrinti vizualinį pateikimo efektą.
Matymo kampai: 60 laipsnių į kairę ir į dešinę, 40 laipsnių į viršų ir 50 laipsnių į apačią, todėl operatoriams patogu peržiūrėti ekrano turinį iš skirtingų kampų.
Ekrano dydis: 246 (plotis) × 184,5 (aukštis) mm.
Rodomų simbolių skaičius: 50 simbolių x 37 eilutės (visas plotis), jei naudojamas 16 taškų matricos standartinis šriftas; naudojant 12 taškų matricos standartinį šriftą, tai yra 66 simboliai x 50 eilučių (visas plotis).
LCD ryškumas: 350 cd/m², palaikomas 8 ryškumo reguliavimo lygiai. Vartotojai gali jį lanksčiai nustatyti pagal savo poreikius.
Lietimo parametrai
Jutiklinis režimas: naudojant matricinį varžinį jutiklinį ekraną, palaikantį daugialypį lietimą (iki 2 taškų vienu metu paspaudžiami), veikimas yra jautrus ir stabilus.
Jutiklinių klavišų skaičius: 1900/1 ekranas (38 eilutės x 50 stulpelių), kuris gali patenkinti daugiafunkcinės sąveikos poreikius sudėtingose pramoninėse scenose.
Mygtuko dydis: mažiausiai 16 x 16 taškų vienam mygtukui, kad būtų užtikrintas tikslus veikimas.
Tarnavimo trukmė: Esant mažesnei nei 0,98 N veikimo jėgai, lietimo laikas gali siekti daugiau nei 1 milijoną kartų, o tai užtikrina didelį patvarumą.
Žmogaus kūno jutimas: aptikimo atstumas yra 1 m, aptikimo diapazonas yra 70 laipsnių aukštyn, žemyn, į kairę ir į dešinę, o aptikimo uždelsimo laiką galima nustatyti per 0–4 sekundes.
Saugojimo parametrai
Vartotojo atminties talpa: įmontuota 9 MB „flash“ atmintis, naudojama inžineriniams duomenims ir operacinėms sistemoms saugoti. Be to, atminties talpą galima išplėsti naudojant CF korteles iki 57 MB.
Sąsajos parametrai
RS-232: 1 kanalas, perdavimo greitis apima 115200/57600/38400/19200/9600/4800 bps, sąsajos forma yra D-sub 9 kontaktų (vyriškas kištukas), naudojama ryšiui su prijungtais įrenginiais arba prijungimui prie asmeninių kompiuterių.
USB: 1 kanalas, maksimalus perdavimo greitis – 12 Mbps visu greičiu, USB Mini-B sąsajos forma, naudojama prijungti prie asmeninių kompiuterių.
CF kortelės sąsaja: jungties forma yra TYPEI, todėl vartotojams lengviau kurti atsargines duomenų kopijas ir išplėsti atminties talpą.
Kitos sąsajos: Taip pat palaikomos magistralės jungties sąsajos, nuosekliojo ryšio sąsajos, „MelsecNet/H“ ryšio sąsajos, „CC Link“ ryšio sąsajos, Ethernet sąsajos ir kt., kurios gali užtikrinti vienu metu prijungiamų kelių įrenginių veikimą.
Maitinimo šaltinio parametrai
Įėjimo maitinimo įtampa: AC100~240V (+10%, -15%), prisitaikanti prie įvairių įtampos svyravimų.
Įėjimo dažnis: 50/60 Hz ± 5 %.
Energijos suvartojimas: Įprastomis darbo sąlygomis jis yra mažesnis nei 41 W, o išjungus foninį apšvietimą – mažesnis nei 28 W.
Impulsinė srovė: mažesnė nei 45 A (4 ms, esant maksimaliai apkrovai).
Leistinas momentinio sustojimo laikas: per 20 ms, gebantis palaikyti stabilų veikimą trumpalaikio elektros energijos tiekimo sutrikimo atveju.
Įtampos atsparumas: AC1500V 1 minutę tarp maitinimo gnybto ir įžeminimo laido.
Izoliacijos varža: 500 V nuolatinė srovė tarp maitinimo gnybto ir įžeminimo laido turi praeiti per 10 M Ω ar didesnės izoliacijos varžos matuoklį.
Struktūros ir apsaugos parametrai
Apsaugos konstrukcija: Priekinė dalis atitinka IP67F standartą, o skydelio vidus – IP2X standartą, yra atsparus dulkėms ir vandeniui, todėl gali prisitaikyti prie atšiaurių pramoninių aplinkų.
Matmenys: 316 (plotis) × 242 (aukštis) × 52 (gylis) mm.
Skydelio angos dydis: 302 (P) × 228 (A) mm.
Svoris: maždaug 2,8 kg (be montavimo priedų).
Aušinimo būdas: savaiminis aušinimas.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:
1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
2, Garantija: 1 metai
3, Pakuotė: Originali pakuotė su dėžutėmis.
4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo
5, Visos prekės bus patikrintos prieš išsiuntimą
