MITSUBISHI GT1685M-STBA Naujas ir originalus aukštos kokybės

GT1685M-STBA

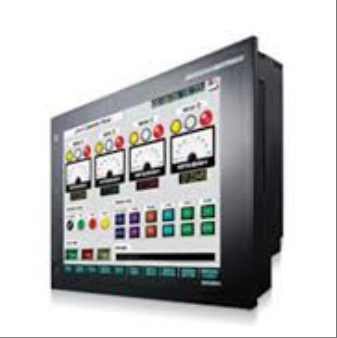

„GT1685M-STBA“ modelis yra didelio našumo 12,1 colio spalvotas jutiklinis žmogaus ir mašinos sąsajos (HMI) produktas, specialiai sukurtas pramoninės automatikos ir komercinės įrangos sritims. Jame naudojamas didelio ryškumo, plataus matymo kampo TFT spalvotas LCD ekranas su 800 × 600 pikselių raiška, galintis atkurti 65 536 ryškias spalvas, užtikrinant aiškius ir tikroviškus vaizdinius efektus net ir esant stipriam apšvietimui. Produktas aprūpintas analoginiu varžiniu jutikliniu skydeliu, kuris yra jautrus ir patvarus, o jo tarnavimo laikas viršija 1 milijoną operacijų, todėl jis tinka aukšto dažnio žmogaus ir kompiuterio sąveikos scenarijams.

Šis modelis palaiko platų 100–240 V kintamosios srovės įtampos įvestį ir turi IP67 apsaugos lygį, kuris yra veiksmingai atsparus dulkėms ir vandens purslams. Jis tinka įvairioms temperatūroms nuo -20 ℃ iki 60 ℃, ypač sudėtingoms pramoninėms aplinkoms. Jis turi įmontuotą 15 MB vartotojo atminties (išplečiama iki 57 MB) ir integruoja Ethernet, RS-232, RS-422/485 ir USB sąsajas. Jis suderinamas su pagrindiniais pramoniniais ryšio protokolais, tokiais kaip CC Link ir Modbus, ir gali sklandžiai prisijungti prie tokių įrenginių kaip PLC ir dažnio keitikliai, kad būtų pasiektas kelių protokolų bendradarbiavimu pagrįstas valdymas. Be to, produktas palaiko multimedijos vaizdo ir RGB signalo įvestį, patenkindamas įrenginio būsenos vizualizavimo ir duomenų stebėjimo poreikius. Dėl kompaktiškos konstrukcijos, didelio patikimumo ir mastelio keitimo GT1685M-STBA yra plačiai naudojamas tokiose srityse kaip mechaninė gamyba, pakavimas, logistika ir komercinės įkrovimo stotelės, teikiant efektyvius ir stabilius žmogaus ir mašinos sąveikos sprendimus pramoninės automatizavimo sistemoms.

Techninės specifikacijos GT1685M-STBA

Rodymo parametrai

Ekrano dydis: 12,1 colio.

Raiška: 800 × 600 (SVGA), pasižyminti dideliu ekrano tikslumu, gali atitikti vaizdo aiškumo reikalavimus pramoninėse scenose.

Ekrano tipas: Didelio ryškumo ir plataus žiūrėjimo kampo TFT spalvotas LCD ekranas, pasižymintis sodriomis spalvomis ir plačiu žiūrėjimo kampu (80 laipsnių į kairę ir į dešinę, 80 laipsnių aukštyn ir 60 laipsnių žemyn), todėl ekrano turinį patogu peržiūrėti iš skirtingų kampų.

Ekrano spalvos: 65536 spalvos su natūraliais spalvų perėjimais, kurie gali sukurti subtilius vaizdinius efektus.

LCD ryškumas: 470 cd/m², užtikrinantis gerą matomumą net ir esant stipriam apšvietimui.

Ryškumo reguliavimas: Palaiko 8 lygių ryškumo reguliavimą, kurį vartotojai gali reguliuoti pagal faktines aplinkos apšvietimo sąlygas.

Ekrano dydis: 246 (plotis) × 184,5 (aukštis) mm.

Rodomų simbolių skaičius: 37 eilutės po 50 simbolių (EM), jei naudojamas 16 taškų standartinis šriftas, ir 50 eilučių po 66 simbolius (EM), jei naudojamas 12 taškų standartinis šriftas.

Foninio apšvietimo parametrai

Foninio apšvietimo tipas: LED (nekeičiamas), ilgas tarnavimo laikas – iki 60 000 valandų (esant 50 % ekrano ryškumui ir 25 ℃ aplinkos temperatūrai).

Foninio apšvietimo spalva: balta.

Jutiklinio ekrano parametrai

Jutiklinio tipas: analoginis varžinis jutiklinis ekranas, jautrus veikimas, stabilus atsakas.

Mygtuko dydis: mažiausiai 2 × 2, patogu vartotojams atlikti tikslius veiksmus.

Vienalaikių klavišų skaičius: negalima vienu metu paspausti kelių klavišų, kad būtų įvykdyti pagrindiniai vieno paspaudimo reikalavimai.

Tarnavimo trukmė: daugiau nei 1 milijonas ciklų (veikianti jėga mažesnė nei 0,98 N), didelis patvarumas.

Žmogaus kūno jutimo parametrai

Aptikimo atstumas: 1 m, galintis automatiškai aptikti žmogaus artumą ir pasiekti intelektualią sąveiką.

Aptikimo diapazonas: 70 laipsnių apatiniame kairiajame, kairiajame ir dešiniajame kampe, platus jutimo diapazonas.

Aptikimo uždelsimo laikas: 0–4 sekundės, galima nustatyti pagal faktinius poreikius.

Atminties parametrai

„Flash“ atminties talpa: įmontuota 15 MB, naudojama inžineriniams duomenims, OS saugojimui ir kt. saugoti.

„Flash“ atminties veikimo laikas: 100 000 ciklų, stabilus ir patikimas duomenų saugojimas.

Išplėstinė „flash“ atmintis: įmontuota 57 MB „flash“ atmintis, kurią galima išplėsti pagal poreikį, kad būtų patenkinti didesni duomenų saugojimo reikalavimai.

Baterijos parametrai

Baterijos tipas: GT15-BAT ličio baterija.

Baterijos veikimo laikas: apie 5 metus (aplinkos temperatūra: 25 ℃), užtikrinant stabilų įrenginio maitinimą.

Sąsajos parametrai

RS-422/485:1 kanalas, perdavimo greitis 115200/57600/38400/19200/9600/4800 bps, jungties forma 14 kontaktų (lizdas), naudojama prijungtų įrenginių ryšiui.

RS-232: vieno kanalo, perdavimo greitis 115200/57600/38400/19200/9600/4800 bps, jungties forma D-sub 9 kontaktų (vyriškas), gali būti naudojamas mašinų ryšiui, kompiuterių prijungimui ir kt.

Ethernet: perdavimo režimas yra 100BASE-TX, 10BASE-T 1 kanalas, o jungties forma yra RJ-45, naudojama įrenginių ryšiui, šliuzo funkcijoms ir asmeninių kompiuterių jungtims sujungti.

USB (įrenginys): maksimalus perdavimo greitis yra 12 Mbps visu greičiu, su 1 kanalu, o sąsajos forma yra USB Mini-B, kurią galima prijungti prie asmeninio kompiuterio.

USB (pagrindinis kompiuteris): maksimalus perdavimo greitis 12 Mbps, 1 kanalas, TYPE-A sąsajos forma, naudojama duomenims perduoti ir saugoti.

CF kortelė: standartinis vieno kanalo „flash“ kortelės lizdas, TYPEI sąsajos forma, naudojama duomenims saugoti, perduoti ir GOT paleisti.

Pasirinkite funkcijų plokštę: MES sąsajos funkcija naudoja 1 kanalą.

Išplėtimo sąsaja: 2 kanalai ryšio įrenginio / papildomo įrenginio įrengimui.

Zirziklio išvesties parametrai

Išvesties tipas: monofoninis (reguliuojamas aukštis), pateikiantis paprastus garsinius nurodymus.

Apsaugoti konstrukcinius parametrus

Apsaugos lygis: Priekinė dalis atitinka IP67F standartą, o skydelio vidus – IP2X (JEM1030), pasižymi geru atsparumu dulkėms ir vandeniui, tinka atšiaurioms pramoninėms aplinkoms.

diegimo parametrai

Skydelio angos dydis yra P × A × G: 316 × 242 × 52 mm.

Plokštės pjovimo dydis: 302 (plotis) × 228 (aukštis) mm.

Svoris (be montavimo priedų): 2,7 kg.

Maitinimo šaltinio parametrai

Aušinimo būdas: savaiminis aušinimas, nereikalaujant papildomos aušinimo įrangos, sumažina įrangos sudėtingumą ir kainą.

Įėjimo maitinimo įtampa: AC100-240V (+10%/-15%), platus įvesties įtampos diapazonas, tinka įvairioms maitinimo aplinkoms.

Įėjimo dažnis: 50/60 Hz ± 5 %.

Maksimali tariamoji galia: 110 VA (maksimali apkrova).

Energijos suvartojimas: Paprastai 46 W, 32 W, kai išjungtas foninis apšvietimas, sunaudojama santykinai mažai energijos.

Įjungimo srovė: mažesnė nei 28 A (4 ms).

Leisti momentinį elektros energijos tiekimo nutraukimą: per 20 ms (virš 100 V AC), su tam tikru atsparumu įtampos svyravimams.

Triukšmo tolerancija: triukšmo įtampa 1500 Vp-p, triukšmo amplitudė 1 μs, stabilus veikimas aplinkoje su elektromagnetiniais trukdžiais dėl triukšmo imitatoriaus, kurio triukšmo dažnis yra 25–60 Hz.

Įtampos ištvermė: Maitinimo gnybtas 1 minutę prijungtas prie įžeminimo laido esant 1500 V kintamajai įtampai, taip užtikrinant įrangos saugumą.

Izoliacijos varža: maitinimo gnybtas pasižymi geromis izoliacijos savybėmis, kai praeina pro izoliacijos varžos matuoklį, kurio izoliacijos varža yra 10 M Ω arba didesnė, kai tarp įžeminimo laidų yra DC500 V.
