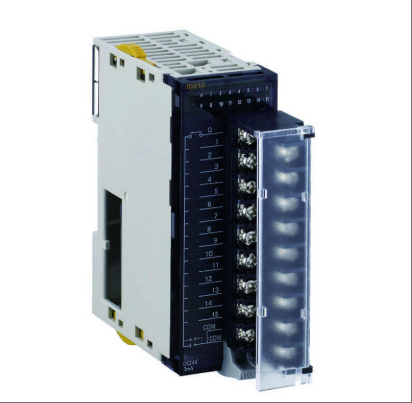

CJ1W-ID212
CJ1W-ID212 modelis yra didelio našumo skaitmeninis įvesties modulis, specialiai sukurtas pramoninei automatizacijai. Jis turi 16 taškų DC24V įvesties funkciją, kompaktišką DIN bėgelio montavimo struktūrą, palaiko NPC/PNP bipolinį įvesties režimą, yra suderinamas su plačiu DC20,4V–26,4V įtampos diapazonu, turi 3,3k Ω įėjimo varžą ir tipinę 7mA įėjimo srovę esant DC24V. Pagrindiniai jo privalumai: greitas reagavimas (ĮJUNGIMO atsako laikas ≤ 15 μs, IŠJUNGIMO atsako laikas ≤ 90 μs) ir lanksčiai nustatomas atsako uždelsimas (0–32ms) per programinę įrangą, tinkantis greito signalo fiksavimo scenarijams; Modulyje naudojama optronų izoliacijos technologija, kiekviena 8 įvesties taškų grupė yra izoliuota nuo PLC vidinės grandinės. Izoliacijos varža yra ≥ 20 M Ω (DC100V), o atlaikymo įtampa yra AC1000V/1 minutė (nuotėkio srovė ≤ 10 mA), o tai žymiai pagerina sistemos atsparumą trukdžiams; įmontuotas skaitmeninis filtras (reguliuojamas nuo 0 iki 32 ms) gali efektyviai filtruoti triukšmo trukdžius, o kiekvienas įvesties taškas turi nepriklausomą LED indikatorių, skirtą greitai diagnozuoti įvesties signalo būseną; palaiko „Fujitsu“ / OTAX arba MIL jungčių sąsajas, prisitaiko prie įvairių laidų poreikių vietoje ir yra išlaikęs tarptautinius sertifikatus, tokius kaip CE, cULus, Lloyd, NK ir kt., atitinkančius RoHS3 aplinkosaugos standartus. Jis plačiai naudojamas pramonės scenarijuose, tokiuose kaip mechaninė gamyba, pakuočių gamybos linijos, logistikos rūšiavimas ir kt., kuriems reikalingas greitas ir tikslus įvesties signalo apdorojimas, ir yra pagrindinis komponentas kuriant patikimas automatizavimo valdymo sistemas.
Techninės specifikacijos CJ1W-ID212
Elektriniai parametrai
Nominali įėjimo įtampa: DC24V, leistinas įtampos diapazonas yra DC20.4V iki 26.4V.
Įėjimo srovė: esant 24 V nuolatinei srovei, tipinė vertė yra 7 mA.
Įvesties tipas: Palaiko NPN arba PNP jungties standartus, vartotojai gali lanksčiai rinktis pagal vietoje esančią įrangą.
Įvesties atsako laikas:
Įjungimo atsako laikas: numatytasis 8 ms, nustatymuose galima reguliuoti iki 16 ms, 32 ms arba 64 ms, kad atitiktų skirtingus taikymo scenarijus.
IŠJUNGIMO atsako laikas: tipinė vertė yra 90 μs (kitais duomenimis, ji gali būti net 15 μs, o konkreti vertė gali šiek tiek skirtis dėl bandymo sąlygų ar gaminio versijų), užtikrinant greitą reagavimą į įvesties signalo pokyčius.
Įvesties izoliacijos metodas: naudojant optronų izoliacijos technologiją, kiekviena 8 įvesties signalų grupė yra izoliuota nuo PLC vidinės grandinės, o izoliacijos varža ≥ 20M Ω (DC500V), atlaikanti AC1000V/1 minutės įtampą (nuotėkio srovė ≤ 10mA), efektyviai slopinant elektromagnetinius trukdžius.
2. Mechaniniai ir montavimo parametrai
Matmenys: plotis 31 mm, aukštis 90 mm, gylis 89 mm (kituose duomenyse nurodytas 65 mm gylis, kuris gali skirtis dėl skirtingų gaminio versijų arba matavimo standartų).
Svoris: maždaug nuo 100 g iki 160 g (konkrečios vertės gali šiek tiek skirtis priklausomai nuo gaminio konfigūracijos arba korpuso medžiagos).
Montavimo būdas: Palaiko DIN bėgelio montavimą, atsižvelgiant į kompaktiško ir modulinio pramoninės automatikos įrangos dizaino tendencijas.
Laidų jungimo būdas: Prijungimui naudokite varžtinius gnybtų blokus, gnybtų numeriai A0~A8 ir B0~B8 (kai kurie gnybtai nėra atspausdinti ant įrenginio, žr. išorinę jungčių schemą), kad užtikrintumėte stabilų ir patikimą elektros prijungimą.
3. Funkcinės charakteristikos
Įvesties indikatoriaus lemputė: Kiekvienas įvesties taškas turi nepriklausomą LED indikatoriaus lemputę, kuri rodo įvesties signalo būseną realiuoju laiku, kad būtų lengva derinti ir prižiūrėti.
Įvesties filtravimo funkcija: įmontuotas skaitmeninis filtras, reguliuojamas filtravimo laikas nuo 0 iki 32 ms, efektyviai filtruojantis vietoje esančius triukšmo trukdžius ir gerinantis signalo stabilumą.
Įvesties delsos nustatymas: palaiko įjungimo/išjungimo delsos funkciją (0–32 ms), kuri gali padėti išvengti netinkamo veikimo dėl įvesties signalo virpėjimo.
Suderinamumas: Palaiko „Fujitsu“ / OTAX arba MIL jungčių sąsajas, prisitaikydamos prie įvairių laidų prijungimo poreikių vietoje.
4. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo 0 ℃ iki 55 ℃, atitinkanti įprastinės pramoninės aplinkos temperatūros reikalavimus.
Laikymo temperatūra: nuo -25 ℃ iki 70 ℃, tinka ekstremalioms laikymo ar transportavimo sąlygoms.
Drėgmės diapazonas: 10–90 % santykinis drėgnumas (be kondensacijos), tinka drėgnai arba sausai aplinkai.
Apsaugos lygis: IP20, apsaugantis nuo kietų pašalinių objektų, kurių skersmuo didesnis nei 12,5 mm, patekimo.
5. Elektromagnetinis suderinamumas ir sertifikavimas
Saugos sertifikavimas: Tarptautiniai sertifikatai, tokie kaip CE, cULus, Lloyd, NK ir kt., užtikrina atitiktį pasauliniams pramonės saugos standartams.
Aplinkosaugos standartai: atitinka RoHS3 specifikacijas, drėgmės jautrumo lygis MSL1 (neribotas), tinka scenarijams, kuriems keliami griežti aplinkosaugos reikalavimai.
Elektromagnetinis suderinamumas: Atsparus 2 kV elektros tinklo trukdžiams (IEC61000-4-4 standartas), užtikrinantis stabilų veikimą sudėtingoje elektromagnetinėje aplinkoje.
