Omron CJ1W-MAD42 Naujas ir originalus aukštos kokybės

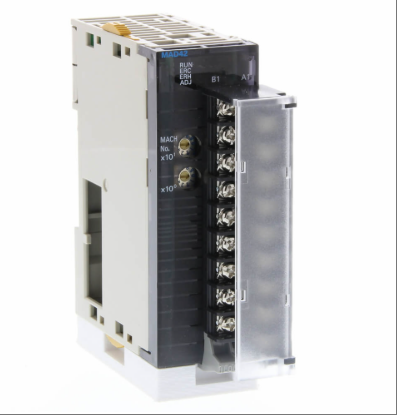

CJ1W-MAD42

CJ1W-MAD42 modelis yra daugiafunkcis įvesties/išvesties modulis, integruojantis analogines įvesties ir išvesties funkcijas, specialiai sukurtas pramoninės automatikos valdymo sistemoms. Šis modulis turi 4 analoginius įvesties kanalus ir palaiko kelis signalo diapazono pasirinkimus, įskaitant 1–5 V, 0–5 V, 0–10 V, -10–10 V ir 4–20 mA. Jis gali lanksčiai prisitaikyti prie įvairių tipų jutiklių ir siųstuvų; vienu metu teikia 2 analoginius išvesties kanalus, palaikančius įtampos arba srovės signalo išvestį, kad būtų patenkinti tikslūs pavaros valdymo reikalavimai. Pagrindiniai jo privalumai: didelė skiriamoji geba (1/4000, galima nustatyti iki 1/8000) ir didelės spartos konvertavimo galimybė (1 ms/taškas, galima nustatyti iki mažiau nei 500 μs/taškas), užtikrinanti signalo gavimą ir išvestį realiuoju laiku; išsamus tikslumas siekia ± 0,2 % įtampos išvesties ir ± 0,2 % srovės išvesties, užtikrinant duomenų tikslumą. Modulis aprūpintas praktinėmis funkcijomis, tokiomis kaip laido trūkimo aptikimas, piko palaikymas ir vidurkinimo apdorojimas, ir palaiko poslinkio stiprinimo nustatymą ir nuokrypio stiprinimo reguliavimą, o tai žymiai pagerina sistemos atsparumą trukdžiams ir valdymo lankstumą. Be to, CJ1W-MAD42 pasižymi kompaktiška konstrukcija, kuri palaiko montavimą ant DIN bėgelio, todėl jį lengva sklandžiai integruoti su CJ1 serijos PLC. Jis plačiai naudojamas sudėtingose pramonės situacijose, tokiose kaip CNC staklės, metalurgija, naftos ir dujų pramonė, popieriaus spausdinimas, tekstilės spausdinimas ir dažymas, ir yra pagrindinis komponentas kuriant didelio tikslumo ir didelio patikimumo automatizavimo valdymo sistemas.

Techninės specifikacijos CJ1W-MAD42

Pagrindiniai elektriniai parametrai

Įvesties taškai: 4 taškai

Išvesties taškai: 2 taškai

Signalo diapazonas:

Įvestis: Palaiko kelis signalų diapazonus, tokius kaip 1–5 V, 0–5 V, 0–10 V, -10–10 V, 4–20 mA ir kt. Kiekvieną įvesties tašką galima nustatyti atskirai.

Išėjimas: Palaiko kelis signalų diapazonus, tokius kaip 1–5 V, 0–5 V, 0–10 V, -10–10 V, 4–20 mA ir kt. Kiekvieną išėjimo tašką galima nustatyti atskirai.

skiriamoji geba:

Numatytoji raiška: 1/4000

Reguliuojama skiriamoji geba: 1/8000 (pasiekiama per programinės įrangos nustatymus)

Konversijos greitis:

Numatytasis konvertavimo greitis: 1 ms/taškas

Reguliuojamas konversijos greitis: mažesnis nei 500 μs/taškas (pasiekiamas per programinės įrangos nustatymus)

Išsamus tikslumas:

Įtampos įvesties tikslumas: ± 0,2%

Srovės įvesties tikslumas: ± 0,2%

Įtampos išėjimo tikslumas: ± 0,3%

Srovės išėjimo tikslumas: ± 0,3%

2. Funkcinės charakteristikos

Laido nutrūkimo aptikimas: kai įvesties diapazonas nustatytas ties 1–5 V ir įtampa nukrenta žemiau 0,8 V arba nustatytas ties 4–20 mA ir srovė nukrenta žemiau 3,2 mA, įjungiama laido nutrūkimo aptikimo funkcija, o konvertuoti duomenys bus nustatyti į 8000Hex.

Didžiausios vertės išlaikymo funkcija: ji gali užfiksuoti ir išlaikyti įvesties signalo didžiausią vertę vėlesnei analizei ir apdorojimui.

Vidutinis apdorojimas: palaiko vidutinį įvesties signalų apdorojimą, siekiant sumažinti triukšmo trukdžius ir pagerinti signalo stabilumą.

Poslinkio stiprinimo nustatymas: palaiko įvesties signalų poslinkio ir stiprinimo reguliavimą, kad būtų patenkinti skirtingų taikymo scenarijų poreikiai.

Santykio konvertavimas: jis gali atlikti įvesties signalų santykio konvertavimą, kad būtų pasiektas signalo tiesinimo apdorojimas.

Išvesties išlaikymas: Nutrūkus elektros tiekimui arba paleidus modulį iš naujo, išvesties signalas gali būti išlaikomas nepakitęs, siekiant užtikrinti sistemos tęstinumą ir stabilumą.

3. Mechaniniai ir montavimo parametrai

Matmenys: modulio plotis yra 31 mm (konkretūs matmenys gali šiek tiek skirtis dėl gaminio versijų), o aukštis ir gylis atitinka kitus CJ1 serijos įvesties / išvesties įrenginius, todėl jį lengva montuoti kompaktiškose spintelėse.

Montavimo būdas: Palaiko montavimą ant DIN bėgelio ir gali būti sklandžiai integruotas su CJ1 serijos PLC.

Gnybtų tipas: suprojektuotas su nuimamais gnybtų blokais, kad būtų lengva prijungti laidus ir atlikti techninę priežiūrą vietoje.

Svoris: maždaug 150 g (specifinis svoris gali šiek tiek skirtis priklausomai nuo gaminio versijos)

4. Prisitaikymas prie aplinkos

Darbinė temperatūra: 0 ℃ ~ 55 ℃

Laikymo temperatūra: -25 ℃~70 ℃ (be kondensacijos ar užšalimo)

Drėgmės diapazonas: nuo 10 % iki 90 % santykinio oro (be kondensacijos)

Aukštis: ≤ 2000 m

Apsaugos lygis: IP20 (efektyviai apsaugo nuo dulkių ir pašalinių daiktų patekimo į modulio vidų)

5. Elektromagnetinis suderinamumas ir sertifikavimas

Elektromagnetinis suderinamumas: atitinka elektromagnetinio suderinamumo standartus, tokius kaip IEC61000-4-4, efektyviai apsaugo nuo elektromagnetinių trukdžių.

Saugos sertifikatai: Tarptautiniai saugos sertifikatai, tokie kaip UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK ir kt., užtikrina įrangos saugumą pramoninėje aplinkoje.

Apsauga nuo trukdžių: Atsparus 2 kV elektros tinklo trukdžiams (atitinka IEC61000-4-4 standartą), užtikrinantis signalo gavimo ir išvesties tikslumą.

6. Maitinimo šaltinis ir srovės suvartojimas

Darbinė įtampa: DC24V (įtampos diapazonas DC20.4V~28.8V)

5 V srovės suvartojimas: 0,58 A (specifinis srovės suvartojimas gali šiek tiek skirtis priklausomai nuo gaminio versijos)

24 V srovės suvartojimas: priklausomai nuo faktinės modulio apkrovos, jis paprastai svyruoja nuo dešimčių miliamperų iki šimtų miliamperų.
