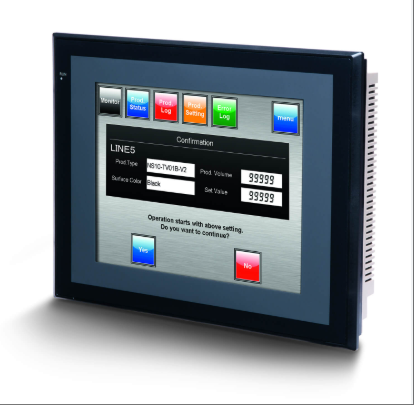

NS10-TV01B-V2
NS10-TV01B-V2 modelis yra 10,4 colio spalvotas TFT jutiklinis ekranas su žmogaus ir mašinos sąsaja (HMI). Jis turi didelio ryškumo LED foninį apšvietimą, palaiko 65536 spalvų tikrosios spalvos ekraną, kurio skiriamoji geba yra 640 × 480 pikselių, aprūpintas varžine jutiklinio ekrano technologija, pasižymi pramoninės klasės apsauga, IP65 korpuso apsaugos lygiu, tinka darbinei temperatūrai nuo 0 °C iki 50 °C ir 35–85 % drėgmei, suderinamas su DC24V ± 15 % maitinimo šaltiniu, palaiko RS-232C nuosekliosios sąsajos sąsają ir turi Ethernet prievadą, įmontuotą „Compact Flash“ atminties kortelės lizdą atminties talpai išplėsti, standartinę 40 MB vidinę atmintį, gali saugoti 160 000 duomenų taškų ir 5000 signalizacijos įrašų, palaiko daugiakalbį rodymą (įskaitant kinų), integruoja CX One įrankių rinkinį, kad būtų galima sinchroniškai modeliuoti kopėčių programos ir vaizdo duomenų kūrimą, tinka įrenginių stebėjimui, duomenų rinkimui ir kitiems sudėtingiems pramoniniams scenarijams. Reikalingi vizualinės sąveikos reikalavimai.
Techninės specifikacijos NS10-TV01B-V2
1. Pagrindinės specifikacijos
Matmenys: 323 × 241 × 49 mm, kompaktiškas dizainas, kad būtų lengva integruoti ir montuoti.
Korpuso spalva: juoda, pagal pramoninės įrangos standartinį spalvų derinimą.
Ekrano dydis: 10,4 colio spalvotas TFT ekranas, užtikrinantis aiškią vaizdinę sąsają.
2. Ekrano parametrai
Raiška: 640 × 480 pikselių, atitinkanti pramoninių scenų ekrano tikslumo reikalavimus.
Ekrano spalvos: 65536 tikrosios spalvos ekranas, palaikantis sudėtingą grafiką ir dinamišką vaizdų pateikimą.
Ekrano tipas: TFT LCD su LED foniniu apšvietimu, užtikrinantis didelį ryškumą ir mažas energijos sąnaudas.
3. Elektriniai parametrai
Maitinimo įtampa: DC24V ± 15% (t. y. 20,4–27,6V), suderinama su įprastomis maitinimo sistemomis pramoniniuose objektuose.
Energijos suvartojimas: Konkreti vertė neatskleidžiama, tačiau energiją taupančios funkcijos pasiekiamos naudojant LED foninį apšvietimą.
4. Prisitaikymas prie aplinkos
Darbinės temperatūros diapazonas: nuo 0 °C iki 50 °C (galima reguliuoti atsižvelgiant į montavimo kampą ir išplėtimo modulį; jei nėra išplėtimo įrenginio, temperatūra yra 0–45 °C; montuojant vaizdo įvesties įrenginį arba valdiklio sąsajos įrenginį – 0–35 °C; kai montavimo kampas horizontalia kryptimi yra 30–90 °, temperatūra yra 0–50 °C).
Laikymo temperatūros diapazonas: nuo -20 °C iki 60 °C, tinka ekstremalioms laikymo aplinkoms.
Darbinis drėgmės diapazonas: nuo 10 % iki 90 % santykinio oro (be kondensato), atitinkantis drėgnų dirbtuvių eksploatavimo reikalavimus.
Apsaugos lygis: IP65 (atsparus dulkėms ir vandeniui), atitinka NEMA 4 standartą, gali atlaikyti dulkių ir vandens purslų įsiskverbimą.
5. Sąsaja ir ryšys
Ryšio sąsaja: standartinė RS-232C nuosekliojo ryšio sąsaja, palaiko Ethernet prievadus (kai kurie modeliai yra sukonfigūruoti) ir yra suderinama su keliais pramoniniais protokolais.
Atminties kortelės išplėtimas: įmontuotas „Compact Flash“ lizdas, palaikantis atminties kortelės talpos išplėtimą.
USB sąsaja: įrengta USB sąsaja, palaikanti programų atsisiuntimą ir duomenų atsarginę kopiją.
6. Funkcinės charakteristikos
Jutiklinio ekrano technologija: varžinis jutiklinis ekranas, palaikantis valdymą mūvint pirštines, kurio prisilietimo laikas yra iki 1000000 kartų (esant 25 °C temperatūrai).
Kelių kalbų palaikymas: Rodoma keliomis kalbomis, įskaitant kinų, tinka pasauliniams taikymams.
Duomenų įrašymo galimybė: gali saugoti 160 000 duomenų taškų ir 5000 signalizacijos įrašų, palaikant istorinių duomenų atsekamumą.
Kūrimo įrankių rinkinys: integruokite „CX One“ įrankių rinkinį, kad būtų galima sinchroniškai modeliuoti kopėčių diagramų programas ir ekrano duomenis.
Aliarmo funkcija: įmontuota signalizacijos kodų sistema, palaikanti 10 ekranų ir 1:10 receptų valdymą.
Vektorinės grafikos palaikymas: suderinamas su vektorinės grafikos ekranu, pagerina sąsajos sąveikos patirtį.
Vartotojo scenarijus: Palaiko pasirinktinį scenarijų programavimą, siekiant pagerinti funkcionalumą ir mastelio keitimą.
7. Saugumas ir sertifikavimas
Apsauga nuo trukdžių: atitinka IEC61000-4-4 standartą ir gali atlaikyti 2 kV trumpalaikius trukdžius (elektros linijos).
Įžeminimo varža: ≤ 100 Ω, užtikrinanti elektros saugą.
Produkto sertifikavimas: Sertifikuota pagal UL 508, UL 1604, EMC direktyvą, NK ir LR standartus, siekiant užtikrinti gaminio saugą ir patikimumą.
