NS12-TS01B-V2

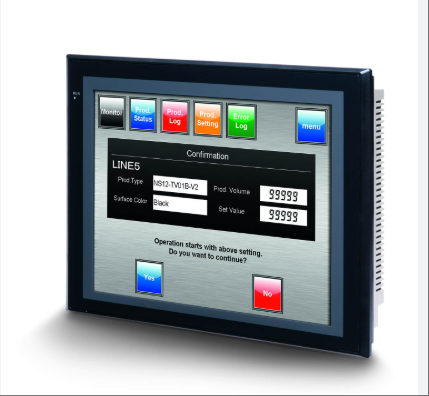

NS12-TS01B-V2 modelis yra 12,1 colio spalvotas TFT jutiklinis ekranas su žmogaus ir mašinos sąsaja (HMI), turintis didelio ryškumo LED foninį apšvietimą, palaikantį 65536 tikrosios spalvos ekranus, kurių skiriamoji geba yra 640 × 480 pikselių. Jis aprūpintas varžine jutiklinio ekrano technologija ir pasižymi pramoninės klasės apsauga. Korpuso apsaugos lygis siekia IP65, todėl gali efektyviai apsaugoti nuo dulkių ir vandens, prisitaikyti prie darbinės temperatūros diapazono nuo 0 °C iki 50 °C ir 35–85 % drėgmės aplinkos, ir yra suderinamas su DC24V ± 15 % maitinimo šaltiniu. Jis palaiko RS-232C nuosekliojo ryšio sąsają ir integruotą Ethernet prievadą, išplečiamą „Compact Flash“ atminties kortelės lizdą, standartinę 60 MB atminties talpą, palaiko daugiakalbį ekraną (įskaitant kinų kalbas) ir integruoja „CX One“. Įrankių rinkinys realizuoja kopėčių diagramų programų ir vaizdo duomenų sinchroninį modeliavimą, kuris tinka įrangos stebėjimo, duomenų rinkimo ir vizualizavimo sąveikos poreikiams sudėtingose pramonės situacijose, ypač pramoninės automatikos valdymo scenarijuose, kuriems keliami aukšti ekrano dydžio, apsaugos lygio ir ryšio mastelio keitimo reikalavimai.
Techninės specifikacijos NS12-TS01B-V2
Pagrindinės specifikacijos
Ekrano dydis: 12,1 colio spalvotas TFT ekranas, užtikrinantis didelį matomą plotą, kad atitiktų sudėtingų pramoninių scenų poreikius.
Korpuso spalva: juoda, pagal pramoninės įrangos projektavimo specifikacijas.
Apsaugos lygis: IP65 (atsparus dulkėms ir vandeniui), atitinkantis NEMA 4 standartus, tinka naudoti atšiaurioje aplinkoje, tokioje kaip didelis dulkių kiekis ir drėgmė.
2. Ekrano parametrai
Raiška: 640 × 480 pikselių, atitinkanti pramoninių scenų ekrano tikslumo reikalavimus.
Ekrano spalvos: 65536 tikrosios spalvos ekranas, palaikantis sudėtingą grafiką ir dinamišką vaizdų pateikimą.
Ekrano tipas: TFT LCD su LED foniniu apšvietimu, pasižymintis dideliu ryškumu ir mažomis energijos sąnaudomis.
3. Elektriniai parametrai
Maitinimo įtampa: DC24V ± 15% (t. y. 20,4–27,6V), suderinama su pagrindinėmis maitinimo sistemomis pramonės objektuose.
Energijos suvartojimas: Konkrečios vertės nebuvo atskleistos, tačiau energiją taupo LED foninio apšvietimo dizainas.
4. Prisitaikymas prie aplinkos
Darbinės temperatūros diapazonas: nuo 0 °C iki 50 °C (galima reguliuoti atsižvelgiant į montavimo kampą ir išplėtimo modulį; jei nėra išplėtimo įrenginio, temperatūra yra 0–45 °C; montuojant vaizdo įvesties įrenginį arba valdiklio sąsajos įrenginį – 0–35 °C; kai montavimo kampas horizontalia kryptimi yra 30–90 °, temperatūra yra 0–50 °C).
Laikymo temperatūros diapazonas: nuo -20 °C iki 60 °C, tinka ekstremalioms laikymo aplinkoms.
Darbinis drėgmės diapazonas: nuo 35 % iki 85 % santykinio oro (be kondensato), atitinkantis drėgnų dirbtuvių eksploatavimo reikalavimus.
5. Sąsaja ir ryšys
Ryšio sąsaja: RS-232C nuosekliojo ryšio sąsaja yra standartinė, o kai kuriuose modeliuose gali būti Ethernet prievadai, palaikantys kelis pramoninius protokolus.
Atminties kortelės išplėtimas: įmontuotas „Compact Flash“ lizdas, palaikantis atminties kortelės talpos išplėtimą.
USB sąsaja: suteikia USB sąsają, palaiko programų atsisiuntimą ir duomenų atsarginę kopiją.
6. Funkcinės charakteristikos
Jutiklinio ekrano technologija: varžinis jutiklinis ekranas, palaikantis valdymą mūvint pirštines, kurio prisilietimo laikas yra iki 1000000 kartų (esant 25 °C temperatūrai).
Kelių kalbų palaikymas: įskaitant kinų kalbos ekraną, tinkantį pasauliniams taikymams.
Duomenų įrašymo galimybė: gali saugoti 160 000 duomenų taškų ir 5000 signalizacijos įrašų, palaikant istorinių duomenų atsekamumą.
Kūrimo įrankių rinkinys: integruokite „CX One“ įrankių rinkinį, kad būtų galima sinchroniškai modeliuoti kopėčių diagramų programas ir ekrano duomenis.
Aliarmo funkcija: įmontuota signalizacijos kodų sistema, palaikanti 10 ekranų ir 1:10 receptų valdymą.
Vektorinės grafikos palaikymas: suderinamas su vektorinės grafikos ekranu, pagerina sąsajos sąveikos patirtį.
Vartotojo scenarijus: Palaiko pasirinktinį scenarijų programavimą, siekiant pagerinti funkcionalumą ir mastelio keitimą.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:

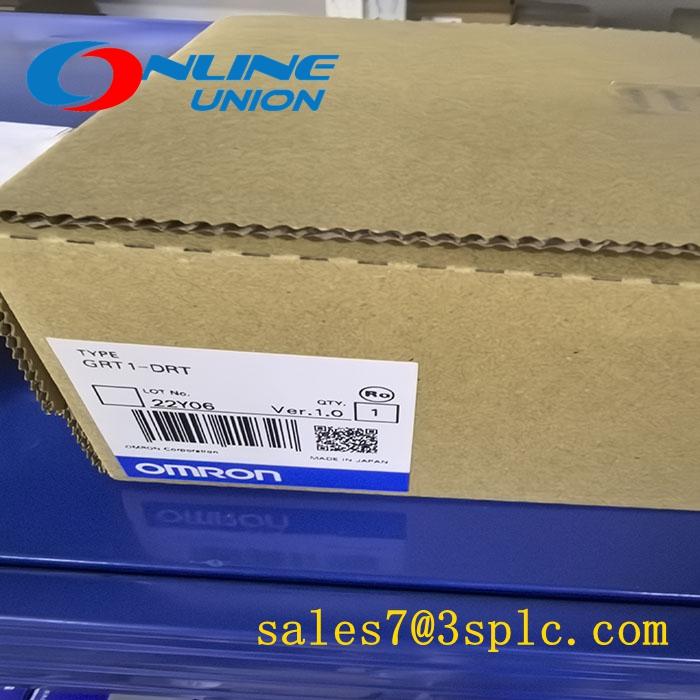

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
2, Garantija: 1 metai
3, Pakuotė: Originali pakuotė su dėžutėmis.
4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo
5, Visos prekės bus patikrintos prieš išsiuntimą
