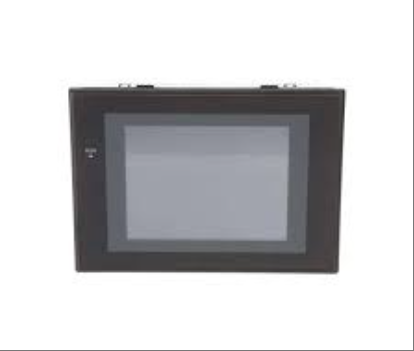

NS5-MQ10B-V2
NS5-MQ10B-V2 modelis yra 5,7 colio spalvotas TFT jutiklinis ekranas su žmogaus ir mašinos sąsaja (HMI), juodu korpusu ir didelio ryškumo LED foniniu apšvietimu. Priekinis skydelis turi IP65 apsaugos lygį, kuris veiksmingai apsaugo nuo dulkių ir vandens, prisitaiko prie darbinės temperatūros diapazono nuo 0 °C iki 50 °C ir drėgmės nuo 35 % iki 85 %, ir yra suderinamas su DC24V ± 15 % nuolatinės srovės maitinimo šaltiniu. Standartiškai jis turi RS-232C nuosekliojo ryšio sąsają ir palaiko atminties kortelės išplėtimo funkciją. Kartu su varžine jutiklinio ryšio technologija ir pramoninės klasės ekrano našumu jis gali stabiliai veikti mechaninės gamybos, automatizavimo gamybos linijose ir kitose situacijose, užtikrindamas patikimą žmogaus ir mašinos sąveikos sprendimą mažiems ir vidutinio dydžio įrenginiams.
Techninės specifikacijos NS5-MQ10B-V2
Pagrindinė informacija
Serija: NS
Tipas: Jutiklinis ekranas
Ekrano dydis: 5,7 colio
Ekrano tipas: Spalvotas
Korpuso spalva: juoda
2. Elektriniai parametrai
Maitinimo įtampa: 24 V nuolatinė srovė (leistinas įtampos kitimo diapazonas yra DC20,4–27,6 V, t. y. DC24 V ± 15 %)
3. Prisitaikymas prie aplinkos
Darbinės temperatūros diapazonas: nuo 0 °C iki 50 °C (Pastaba: Darbinės aplinkos temperatūrą riboja įrengimo kampas. Jei neįdiegtas išplėtimo įrenginys, darbinės aplinkos temperatūros diapazonas yra 0–45 °C; kai įrengtas vaizdo įvesties įrenginys arba valdiklio sąsajos įrenginys, darbinės aplinkos temperatūros diapazonas yra 0–35 °C; kai įrengimo kampas yra horizontalus 30–90 °C pasvirimo kampas, darbinės aplinkos temperatūros diapazonas yra 0–50 °C)
Laikymo temperatūros diapazonas: nuo 20 °C iki 60 °C
Darbo aplinkos drėgmė: 35–85 % (0–40 °C), 35–60 % (40–50 °C) (be kondensacijos)
Darbinė aplinka: Nekorozinės dujos
Apsauga nuo įsilaužimo: IP65 (atsparus dulkėms, vandeniui); NEMA 4
Apsauga nuo trukdžių: atitinka IEC61000-4-4 standartą ir gali atlaikyti 2 kV trumpalaikius trukdžius (elektros linija)
Atsparumas smūgiams: Veikimo metu gali atlaikyti 147 m/s² smūgį, po 3 smūgius X, Y ir Z kryptimis.
Atsparumas vibracijai: Veikimo metu gali atlaikyti 5–8,4 Hz, 3,5 mm vienos amplitudės arba 8,4–150 Hz, 9,8 m/s² vibracijas, su mažiausiai 10 vibracijų X, Y ir Z kryptimis.
4. Ekrano parametrai
Efektyvus ekrano plotas: plotis 117,2 x aukštis 88,4 mm
Ekrano spalva: 256 spalvos
Taškai: horizontaliai 320 taškų x vertikaliai 240 taškų
Perspektyva: Kairė/Dešinė: 80°, Aukštyn: 80°, Žemyn: 60°
Ekrano duomenų talpa: 60 MB
Ryškumo reguliavimas: Jutikliniame ekrane galima reguliuoti tris arba 32 ryškumo lygius.
Foninio apšvietimo klaidų aptikimas: įrengta foninio apšvietimo klaidų aptikimo funkcija, veikianti indikatoriaus lemputė praneš mirksinčia žalia šviesa
5. Jutiklinio ekrano parametrai
Jutiklinio ekrano režimas: matricos blokavimo plėvelė
Perjungimo skaičius/raiška: 300 (horizontaliai 20 × vertikaliai 15), kiekvieną kartą perjungiant 16 × 16 taškų
Tarnavimo laikas: 1000000 prisilietimų
6. Saugojimas ir išplėtimas
Atminties kortelių palaikymas: Palaiko atminties kortelių išplėtimą
Ekrano duomenų talpa: 60 MB (palaikomi vaizdo duomenys BMP arba JPG formatai, 32 768 spalvos)
7. Programinė įranga ir funkcijos
Kalbų palaikymas: Palaiko 42 kalbas, įskaitant japonų, supaprastintą kinų, tradicinę kinų, korėjiečių, anglų, prancūzų, vokiečių, italų, portugalų, ispanų ir kt.
Rodymo spalvos žymė: galima nurodyti CX Designer programoje, palaiko šrifto, stiliaus ir dydžio nurodymą
Skaičių, signalų ir eilučių rodymas: palaiko ištempiamą gotišką šriftą su reguliuojamu priartinimo diapazonu nuo 6 iki 255 taškų; vienu metu palaiko kelis šriftų stilius, pvz., šiurkštų, standartinį ir smulkų.
Mirksėjimo funkcija: palaiko mirksinčio objekto funkciją, galima pasirinkti iš 10 registruotų mirksėjimo nustatymų tipų ir nustatyti mirksėjimo greitį bei diapazoną.
