PFXGP4501TADC

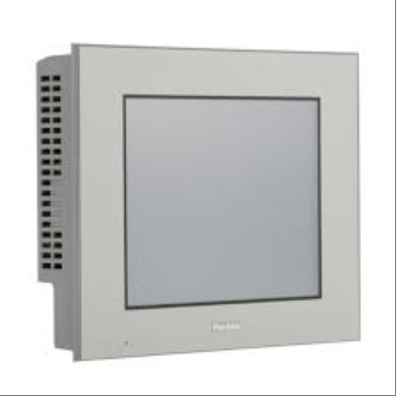

„PFXGP4501TADC“ modelis yra 10,4 colio žmogaus ir mašinos sąsajos (HMI) gaminys su 65536 spalvų TFT tikros spalvos LCD ekranu, kurio VGA raiška yra 640 × 480 pikselių. Jis sujungtas su analoginiu varžiniu jutikliniu skydeliu, kad būtų užtikrintas intuityvus valdymas ir aiškūs ekrano efektai. Šis gaminys turi 32 MB vidinę atmintį, 320 KB atsarginę atmintį ir 64 KB kintamos srities atmintį. Jis palaiko Ethernet, RS-232C, RS-422/485, USB ir SD kortelių lizdus ir gali lanksčiai prijungti įvairią pramoninę įrangą. Jo dengimo mašinos konstrukcija atitinka kelis tarptautinius standartus ir pasižymi tokiomis savybėmis kaip apsauga nuo dulkių ir trukdžių, todėl jis tinka sudėtingoms pramoninėms aplinkoms. Šis HMI taip pat palaiko nuotolinį duomenų rinkimą ir valdymą ir gali būti derinamas su tokiais įrankiais kaip „Microsoft Office“ ir SQL per „Pro Server EX“ programinę įrangą, kad būtų sukurta ekonomiška ir efektyvi duomenų valdymo sistema, žymiai pagerinanti gamybos kokybę ir efektyvumą. Tai patikimas sprendimas pramoninės automatizavimo srityje.
Techninės specifikacijos PFXGP4501TADC
Ekrano ir lietimo našumas
Ekrano tipas: 10,4 colio TFT spalvotas LCD ekranas, kurio skiriamoji geba yra 640 × 480 pikselių (VGA), rodantis 65536 spalvas (be mirgėjimo) / 16384 spalvas (mirgėjimas), užtikrinantis aiškius ir subtilius vaizdo rodymo efektus.
Foninis apšvietimas: Naudojant baltą LED foninį apšvietimą, ryškumą galima reguliuoti iki 16 lygių, o foninio apšvietimo tarnavimo laikas yra daugiau nei 50 000 valandų (nuolat veikiant 25 ℃ temperatūroje, kol ryškumas sumažėja iki 50 % pradinio lygio).
Jutiklinis skydelis: analoginis varžinis jutiklinis skydelis, kurio skiriamoji geba yra 1024 × 1024, o tarnavimo laikas – daugiau nei 1 000 000 kartų, užtikrinantis jautrų ir tikslų lietimą.
2. Saugojimo ir programų talpa
Vidinė atmintis: 32 MB FLASH EPROM, įskaitant loginės programos sritį, skirta patenkinti daugybės programų ir duomenų saugojimo poreikius.
Atsarginių kopijų saugykla: SRAM 320KB, naudojant keičiamas ličio baterijas atsarginėms kopijoms, siekiant užtikrinti duomenų saugumą.
Kintama sritis: SRAM 64KB, taip pat palaikoma keičiamomis ličio baterijomis kintamiems duomenims saugoti.
Programos sritis: 132 KB FLASH EPROM, talpinanti maždaug 15 000 programos žingsnių, atitinkanti sudėtingos valdymo logikos reikalavimus.
3. Sąsaja ir ryšys
Nuoseklusis prievadas: teikia dviejų tipų nuosekliuosius prievadus – RS-232C ir RS-422/485, palaikančius asinchroninį perdavimą. Duomenų ilgis gali būti 7 arba 8 bitai, stabdymo bitas gali būti 1 arba 2 bitai, o patvirtinimo metodas gali būti nulis, nelyginis arba lyginis. Duomenų perdavimo spartos diapazonas yra platus, tenkinantis skirtingų įrenginių ryšio poreikius.
Ethernet prievadas: Palaiko IEEE802.3i/IEEE802.3u standartus, užtikrina 10BASE-T/100BASE-TX perdavimo greitį, naudoja RJ-45 jungtis, kad būtų lengva prisijungti prie tinklo ir perduoti duomenis.
USB sąsaja: Suteikia dviejų tipų sąsajas – USB 2.0 (TYPE-A) ir USB 2.0 (Mini-B), kurios palaiko didelės spartos duomenų perdavimą ir iki 5 metrų atstumą.
SD kortelės lizdas: Palaiko SD kortelės išplėtimo atmintį, palengvindama duomenų atsarginę kopiją ir perkėlimą.
4. Elektros ir aplinkos specifikacijos
Įėjimo įtampa: DC 24V, vardinė įtampos diapazonas nuo DC 19,2V iki 28,8V, leistinas išjungimo laikas neviršija 10ms, energijos suvartojimas mažesnis nei 17W, momentinė srovė neviršija 30A.
Izoliacijos stiprumas: Maitinimo gnybtas ir FG gnybtas gali atlaikyti 1000 V kintamosios srovės įtampą ir 20 mA srovę mažiau nei 1 minutę.
Izoliacijos varža: Izoliacijos varža tarp maitinimo gnybto ir FG gnybto yra didesnė nei DC500V ir 10M Ω.
Darbinė temperatūra: nuo 0 ℃ iki 55 ℃, laikymo temperatūra: nuo -20 ℃ iki +60 ℃, tinka įvairioms darbo aplinkoms.
Darbinė drėgmė: 10–90 % RH (be kondensato, šlapio termometro temperatūra žemesnė nei 39 ℃), laikymo drėgmė taip pat yra 10–90 % RH (be kondensato, šlapio termometro temperatūra žemesnė nei 39 ℃).
Slėgis ir aukštis: Darbinis slėgio diapazonas yra nuo 800 hPa iki 1114 hPa (žemiau 2000 metrų aukščio).
Apsauga nuo vibracijos ir smūgių: pagal IEC/EN61131-2 standartą, apsauga nuo vibracijos yra tokia: viena 3,5 mm amplitudė nuo 5 Hz iki 9 Hz, pastovus 9,8 m/s² pagreitis nuo 9 Hz iki 150 Hz ir 10 ciklų (100 minučių) kiekvienoje iš X, Y ir Z ašių; atsparumas smūgiams yra 147 m/s², po 3 ciklus kiekvienoje iš X, Y ir Z ašių.
Apsauga nuo trukdžių ir statinių krūvių: trukdžių įtampa 1000 Vp-p, impulso periodas 1 µs, kilimo laikas 1 ns (naudojant triukšmo imitatorių); kontaktinis iškrovimas 6 kV (atitinka IEC/EN61000-4-2, 3 lygio standartus).
5. Struktūra ir dydis
Struktūra: atitinka IP65f NEMA # 250 TYPE 4X/13 (sumontuotas ir pritvirtintas priekinis skydelis), užtikrinantis puikų apsaugos našumą.
Aušinimo būdas: natūralus oro aušinimas, nereikia jokios papildomos aušinimo įrangos.
Svoris: mažiau nei 2 kg (tik pagrindinio įrenginio), lengva montuoti ir transportuoti.
Matmenys: plotis 272,5 mm × aukštis 214,5 mm × gylis 57 mm, kompaktiškas dizainas taupo vietą.
Skydo angos dydis: P259 mm × A201 mm, patogu montuoti ant valdymo spintų ir kitos įrangos.
Plokštės storis: nuo 1,6 mm iki 5 mm, tinka montuoti skirtingo storio plokštes.
