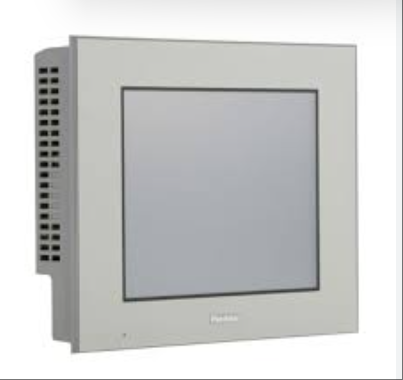

PFXGP4501TADW
„PFXGP4501TADW“ – tai 10,4 colio įstrižainės didelio našumo žmogaus ir mašinos sąsaja (HMI), specialiai sukurta atšiaurioms pramoninėms aplinkoms, pasižyminti didelės skiriamosios gebos ekranu, stipria apsauga nuo trukdžių ir karinio lygio apsauga. Ji aprūpinta 65536 spalvų TFT tikrojo spalvoto LCD ekrano (640 × 480 skiriamoji geba) ir didelio tikslumo varžinio jutiklinio ekrano, palaikančio aiškias vizualizacijos operacijas pramoninėje kelių šviesos šaltinių aplinkoje; įmontuota dvigubo ryšio šliuzo architektūra, integruojanti 10/100 Mbps Ethernet, RS-232/422/485 tris nuosekliuosius prievadus ir USB 2.0 sąsają, suderinama su pagrindiniais pramoniniais protokolais, tokiais kaip „Modbus TCP/RTU“, OPC UA, „EtherNet/IP“, ir gali sklandžiai prijungti heterogeninius įrenginius, tokius kaip PLC, dažnio keitikliai, jutikliai ir kt., užtikrinant duomenų mainus realiuoju laiku ir valdymą tarp platformų; Korpusas atitinka IP66f/NEMA 4X visiškai uždarą, be ventiliatoriaus konstrukciją, kuri atitinka -20 ℃ iki 60 ℃ temperatūros reikalavimus, yra MIL-STD-810G vibracijos ir smūgio bandymų bei apsaugota nuo druskos purškimo korozijos. Jis gali stabiliai veikti ekstremaliomis sąlygomis, tokiomis kaip dulkės, alyvos dėmės ir didelė drėgmė; Palaikoma GP Pro EX kūrimo programinė įranga palaiko dinamines tendencijų diagramas, daugiapakopius aliarmus, receptų valdymą ir kitas funkcijas. Jis gali greitai sukurti kelių kalbų sąsajas (įskaitant 15 kalbų, pvz., kinų/anglų/japonų) ir turi SD kortelės išplėtimo lizdą, skirtą greitam programų atnaujinimui ir istorinių duomenų archyvavimui; Turėdamas CE/UL/cUL/ATEX/CCC ir kitus tarptautinius saugos sertifikavimo bei elektromagnetinio suderinamumo (EMC) A klasės standartus, šis modelis tapo pagrindiniu interaktyviu terminalu, skirtu skaitmeninėms gamybos linijoms atnaujinti, nuotoliniam įrangos valdymui ir priežiūrai bei išmaniam sprendimų priėmimui sunkiojoje pramonėje, pavyzdžiui, naftos chemijos pramonėje, laivų statyboje, kasybos mašinose ir kt.
Techninės specifikacijos PFXGP4501TADW
Rodymo parametrai
Ekrano tipas: TFT spalvotas LCD
Ekrano dydis: 10,4 colio
Raiška: 640 × 480 pikselių (VGA)
Efektyvus ekrano plotas: P211,2 mm × A158,4 mm
Ekrano spalvos: 65536 spalvos (be mirgėjimo) / 16384 spalvos (mirgėjimas)
Foninis apšvietimas: baltas LED
Ryškumo reguliavimas: 8 lygis (reguliuojamas jutikliniu skydeliu)
Foninio apšvietimo tarnavimo laikas: daugiau nei 50 000 valandų (nuolatinis veikimas esant 25 ℃ temperatūrai sumažina ryškumą iki 50 % pradinio lygio)
2. Jutiklinio skydelio parametrai
Jutiklinio skydelio tipas: varžinis (analoginis)
Jutiklinio skydelio raiška: 1024 × 1024
Jutiklinio skydelio tarnavimo laikas: daugiau nei 1000000 ciklų
3. Sąsajos parametrai
Nuoseklusis prievadas (COM1): Asinchroninis perdavimas RS-232C, duomenų ilgis 7 arba 8 bitai, stop bitas 1 arba 2 bitai, lyginumas nėra, lyginis arba nelyginis, duomenų perdavimo greitis nuo 2400 bps iki 115,2 kbps, D-Sub 9 kontaktų (išgaubta) jungtis
Nuoseklusis prievadas (COM2): Asinchroninis perdavimas RS-422/485, duomenų ilgis 7 arba 8 bitai, stop bitas 1 arba 2 bitai, lyginumas nėra, nelyginis arba lyginis, duomenų perdavimo greitis nuo 2400 bps iki 115,2 kbps (pasirinktinai 187,5 kbps MPI), D-Sub 9 kontaktų (išgaubta) jungtis
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, 1 RJ-45 jungtis
USB sąsaja:
USB 2.0 (A TIPO jungtis) x 1: Maitinimo įtampa: nuolatinė srovė 5 V ± 5 %, išėjimo srovė mažesnė nei 500 mA, ryšio atstumas mažesnis nei 5 m
USB 2.0 (Mini-B jungtis) x 1: ryšio atstumas mažesnis nei 5 m
SD kortelės lizdas: Palaiko didelės talpos SD korteles (konkreti talpos riba nėra aiškiai nurodyta, bet paprastai palaiko 32 GB ir didesnes korteles)
4. Saugojimo parametrai
Vidinė atmintis: 16 MB FLASH EPROM (įskaitant loginės programos sritį)
Atsarginė atmintis: SRAM 128KB (atsarginė atmintis su keičiama ličio baterija)
Programos sritis: FLASH EPROM 132KB (talpina 15000 programos žingsnių)
5. Laikrodžio parametrai
Laikrodžio tikslumas: ± 65 sekundės/mėnesį (paklaida kambario temperatūroje ir išjungus maitinimą). Dėl darbo aplinkos ir akumuliatoriaus veikimo laiko pokyčių ši paklaida gali padidėti iki -380–+90 sekundžių per mėnesį.
6, Elektriniai parametrai
Įėjimo įtampa: 24 V nuolatinė srovė
Nominali įtampa: nuolatinė srovė nuo 19,2 V iki 28,8 V
Leistinas galios nuostolis: mažesnis nei 10 ms
Energijos suvartojimas: mažiau nei 17 W
Momentinė srovė: mažesnė nei 30A
Izoliacijos stipris: AC1000V, 20mA mažiau nei 1 minutę (tarp maitinimo gnybto ir FG gnybto)
Izoliacijos varža: DC500V, virš 10M Ω (tarp maitinimo gnybto ir FG gnybto)
7. Aplinkos parametrai
Darbinė temperatūra: nuo 0 ℃ iki 50 ℃
Laikymo temperatūra: nuo -20 ℃ iki +60 ℃
Darbinė drėgmė: nuo 10 % iki 90 % santykinės drėgmės (be kondensacijos, šlapio termometro temperatūra žemesnė nei 39 ℃)
Laikymo drėgmė: nuo 10 % iki 90 % santykinės drėgmės (be kondensacijos, šlapio termometro temperatūra žemesnė nei 39 ℃)
Dulkių prevencija: mažiau nei 0,1 mg/m³ (izoliacijos lygis)
Taršos lygis: 2 lygio tarša
Oro kokybė: Nekorozinės dujos
Oro slėgis (darbinis aukštis): nuo 800 hPa iki 1114 hPa (aukštis žemiau 2000 metrų)
8. Mechaniniai parametrai
Apsauga nuo vibracijos: pagal IEC/EN61131-2 standartą, vienos amplitudės 3,5 mm nuo 5 Hz iki 9 Hz, pastovus pagreitis 9,8 m/s² nuo 9 Hz iki 150 Hz, 10 kartų (100 minučių) X, Y ir Z ašimis.
Atsparumas smūgiams: Atitinka IEC/EN61131-2 standartą, 147 m/s², 3 kartus X, Y ir Z ašims
Apsauga nuo trukdžių: 1000 Vp-p trukdžių įtampa, 1 μs impulso periodas, 1 ns kilimo laikas (naudojant triukšmo imitatorių).
Antistatinės savybės: kontaktinė iškrova 6 kV (atitinka IEC/EN61000-4-2, 3 lygio standartus)
Apsaugos lygis: atitinka IP65f NEMA # 250 TYPE 4X/13 (sumontuotas ir pritvirtintas priekinis skydelis)
Aušinimo būdas: natūralus oro aušinimas
Svoris: mažiau nei 2,5 kg (tik pagrindinio įrenginio)
Matmenys: P315 mm × A241 mm × G56 mm
Plokštės angos dydis: plotis 301,5 mm × aukštis 227,5 mm, plokštės storis nuo 1,6 iki 5 mm
