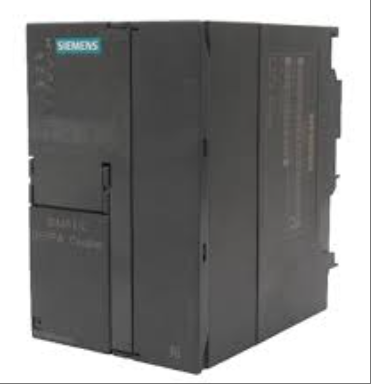

6ES7157-0AC00-0XA0
6ES7157-0AC00-0XA0 modelio produktas yra PROFIBUS DP ir PROFIBUS PA magistralių jungtis, priklausanti SIMATIC paskirstytųjų įvesties/išvesties komponentų grupei, specialiai sukurta efektyviam duomenų konvertavimui tarp PROFIBUS-DP tinklų ir PROFIBUS-PA lauko įrenginių, tinkamų procesų automatizavimo sričiai. Šis produktas palaiko PROFIBUS-DP magistralės signalų konvertavimą į PROFIBUS-PA signalus ir gali prijungti lauko prietaisus bei pavaras, atitinkančius PA standartus, kuriant iš esmės saugius tinklus sprogimui atspariose arba nesprogusiose zonose, kad būtų patenkinti sudėtingos pramoninės aplinkos ryšio poreikiai. Jo modulinė konstrukcija suderinama su ET200 paskirstyta pavaldinių architektūra, palaiko nuotolinę konfigūraciją ir diagnostiką per PROFIBUS-DP pagrindinę stotį (pvz., S7-400H redundantinę sistemą), turi IP20 apsaugos lygį ir gali stabiliai veikti plačiame temperatūrų diapazone nuo -25 ℃ iki +70 ℃. Jis taip pat suderinamas su magistralės topologijos komponentais, tokiais kaip AFD (aktyvus lauko skirstytuvas), palaikydamas perteklines arba neperteklines PA magistralės konfigūracijas, kad būtų užtikrintas signalo perdavimo patikimumas ir lankstumas. Šis jungiklis yra sertifikuotas pagal 3C ir CE standartus ir griežtai atitinka IEC 61158/61784 standartą. Tai pagrindinis sąsajos modulis, jungiantis DP pagrindinę stotį su PA lauko įranga.
Techninės specifikacijos 6ES7157-0AC00-0XA0
Aparatinės įrangos ir sąsajos parametrai
Modulio tipas: PROFIBUS DP/PA magistralės jungtis, palaikanti signalo konvertavimą tarp DP ir PA protokolų.
Sąsajos ypatybės:
PROFIBUS DP galas: palaiko iki 12 Mbit/s duomenų perdavimo spartą ir yra suderinamas su standartiniais DP tinklais.
PROFIBUS PA galas: duomenų perdavimo sparta yra fiksuota – 31,25 kbit/s, ir atitinka IEC 61158-2 standartą.
Potencialo izoliacija: užtikrinkite elektrinę izoliaciją tarp DP ir PA magistralių, slopinkite elektromagnetinius trukdžius.
Apsaugos lygis: IP20, tinka montuoti valdymo spintose.
Dydis ir svoris: Modulio dydis yra maždaug 11,4 cm × 11,7 cm × 9,0 cm, o svoris – maždaug 0,412 kg.
2. Funkcinės charakteristikos
Duomenų mainų galimybė:
Palaiko iki 244 baitų įvesties / išvesties duomenų mainus, tenkinant sudėtingų lauko įrenginių ryšio poreikius.
Palaikykite perteklinę konfigūraciją, užtikrinkite pagrindinės ir atsarginės jungčių perjungimą ir aukštą sistemos prieinamumą.
Diagnostinė funkcija: integruotas LED indikatorius, realaus laiko grįžtamasis ryšys apie modulio veikimo būseną, palaikantis gedimų diagnostiką.
Suderinamumas: Suderinamas su ET200 paskirstyta pavaldinių architektūra ir palaiko sklandų integravimą su S7-400H perteklinėmis sistemomis.
Perteklinė galimybė: palaiko perteklinę DP/PA jungčių konfigūraciją, tinkančią kritiniams pramoniniams scenarijams.
3. Prisitaikymas prie aplinkos
Darbinė temperatūra: Palaiko platų temperatūros diapazoną nuo -25 ℃ iki +70 ℃, tinka ekstremalioms pramoninėms aplinkoms.
Aplinkos drėgmė: tinka pramoninės kontrolės aplinkos drėgmės diapazonui, atsparus dulkėms ir drėgmei.
Magistralės maitinimo šaltinis: integruotas magistralės maitinimo šaltinis, palaikantis PA įrenginio maitinimo šaltinį, srovės suvartojimas ≤ 1A (esant 50 ℃).
4. Elektros ir galios parametrai
Maitinimo poreikis: Maitinimas per DP magistralę, nereikia papildomų maitinimo modulių.
Srovės suvartojimas: pats modulis sunaudoja mažai energijos, todėl atitinka pramonės objektų energijos taupymo poreikius.
Magistralės maitinimo galimybės: Palaiko PA įrenginių maitinimo šaltinius, kurių bendra srovė yra ≤ 1 A (esant 50 ℃).
5. Ryšio ir protokolo palaikymas
Protokolų palaikymas: suderinamas su PROFIBUS DP ir PROFIBUS PA protokolais, leidžia palaikyti ryšį tarp skirtingų protokolų.
Topologijos struktūra: palaiko magistralės, medžio arba hibridinę topologiją, pritaikytą skirtingiems vietoje taikomiems laidų išvedžiojimo reikalavimams.
Programinės įrangos palaikymas: konfigūravimas ir diagnostika naudojant STEP 7 arba TIA Portal inžinerijos platformą.
6. Sertifikavimas ir standartai
Saugos sertifikatas: atitinka IEC 61508 SIL 3 funkcinio saugumo standartus, tinka aukšto saugumo scenarijams.
Aplinkosaugos atitiktis: RoHS sertifikatas užtikrina atitiktį aplinkosaugos reikalavimams.
Elektromagnetinis suderinamumas: pagal tokius standartus kaip EN 55032 B klasė, jis pasižymi stipriomis anti-trukdžių savybėmis.
7. Montavimas ir priežiūra
Montavimo būdas: Palaiko montavimą ant DIN bėgelio ir prisitaiko prie standartinio spintelių išdėstymo.
Priežiūros patogumas: modulinė konstrukcija, palaiko karštą keitimą, lengvai pakeičiamas ir greitai prižiūrimas.
