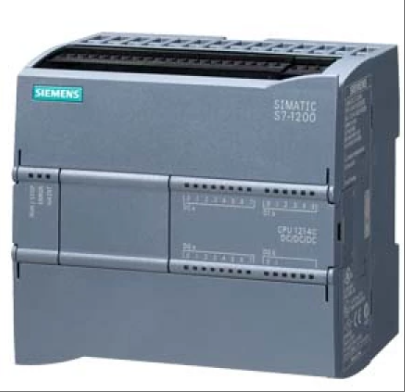

SIEMENS 6ES7214-1AE30-0XB0 Naujas ir originalus aukštos kokybės

6ES7214-1AE30-0XB0

6ES7214-1AE30-0XB0 modelis yra kompaktiškas CPU modulis (CPU 1214C DC/DC), skirtas S7-1200 serijos PLC, specialiai sukurtas mažiems ir vidutinio dydžio automatizavimo valdymo scenarijams. Jo pagrindinė architektūra integruoja 14 24 V nuolatinės srovės skaitmeninės įvesties kanalų (palaiko šaltinio/dreno tipo) ir 10 24 V nuolatinės srovės skaitmeninės išvesties kanalų, aprūpintas 2 0–10 V nuolatinės srovės arba 0–20 mA analoginės įvesties kanalais, kurie gali realiuoju laiku rinkti jutiklių signalus vietoje ir valdyti pavaras. Šis modulis turi įmontuotą 50 KB darbinę atmintį ir 2 MB įkėlimo atmintį (palaiko „MicroSD“ kortelės išplėtimą iki 24 MB), aprūpintas PROFINET Ethernet sąsaja, palaiko TCP/IP, S7 ryšį ir atvirus vartotojo ryšio protokolus, atitinkančius įrenginių sujungimo reikalavimus „Industry 4.0“ aplinkoje. Aparatinės įrangos lygmeniu jį maitina platus nuolatinės srovės įtampos diapazonas – nuo 20,4 iki 28,8 V, įmontuotas realaus laiko laikrodis ir EEPROM atmintis. Jis gali stabiliai veikti plačiame temperatūrų diapazone nuo -25 °C iki +60 °C, o tipinės energijos sąnaudos yra tik 12 W. Modulinė konstrukcija palaiko 2 analoginių išėjimų arba 4 skaitmeninių įvesties/išvesties kanalų išplėtimą per signalų plokštę, o signalų modulio pagalba jų skaičių galima išplėsti iki 8. Tuo pačiu metu jame integruoti 6 didelės spartos skaitikliai (iki 100 kHz) ir 2 impulsų išvesties kanalai, kad būtų patenkinti žingsninių/servo variklių valdymo reikalavimai. Šis produktas yra sertifikuotas CE ir suderinamas su TIA Portal V10.5 ir naujesnių versijų programavimo programine įranga. Jis palaiko kopėčių diagramų (LAD), funkcinių blokų diagramų (FBD) ir struktūrizuotų valdymo kalbų (SCL) programavimą ir yra plačiai naudojamas automobilių gamyboje, maisto ir gėrimų, pakavimo mašinų ir kitose srityse, užtikrinant integruotą loginio valdymo, judesio valdymo ir procesų stebėjimo sprendimą.

Techninės specifikacijos 6ES7214-1AE30-0XB0

Modelis: 6ES7214-1AE30-0XB0

Tipas: CPU 1214C DC/DC/DC kompaktiškas valdiklis

Sertifikavimas: CE sertifikatas, atitinkantis pramonės standartus

2. Sąsaja ir ryšys

Integruota įvesties / išvesties sąsaja:

Skaitmeninė įvestis (DI): 14 kanalų, 24 V nuolatinė srovė, palaiko šaltinio/srovės įvestį

Skaitmeninė išvestis (DO): 10 kanalų, 24 V nuolatinė srovė

Analoginė įvestis (AI): 2 kanalai, palaikantys 0–10 V nuolatinės srovės arba 0–20 mA signalus

Ryšio sąsaja: integruota PROFINET sąsaja (RJ45), palaikanti TCP/IP, S7 ryšį ir atvirus vartotojo ryšio protokolus

Mastelio keitimas: Palaiko analoginio išėjimo arba skaitmeninio įvesties/išvesties išplėtimą per signalų plokštę (SB) ir išplėtimą iki 8 modulių per signalų modulį (SM)

3. Veikimo parametrai

Atmintis:

Darbinė atmintis: 50 KB

Įkeliama atmintis: 2 MB (galima išplėsti iki 24 MB naudojant „MicroSD“ kortelę)

Apdorojimo greitis:

Bitų instrukcijos vykdymo laikas: 0,1 μ s

Žodžių instrukcijos vykdymo laikas: 12 μ s

Slankiojo kablelio skaičiavimo laikas: 18 μs

Didelės spartos skaitikliai: 6, iki 100 kHz

Impulsų išvestis: 2 kanalai, palaikantys žingsninio/servo variklio valdymą

4, Elektriniai parametrai

Maitinimo įtampa: 20,4–28,8 V nuolatinė srovė

Energijos suvartojimas: tipinė vertė 12 W

Išėjimo srovė: Maksimali galinės plokštės magistralės srovė 1,6 A (5 V nuolatinė srovė)

Įėjimo/išėjimo srovė:

Skaitmeninė įvestis: 5 V nuolatinė srovė (1 mA „0“ signalui); 15 V nuolatinė srovė (2,5 mA „1“ signalui)

Skaitmeninė išvestis: daugiausia 500 mA (vienam kanalui)

5. Prisitaikymas prie aplinkos

Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C

Laikymo temperatūros diapazonas: nuo -40 °C iki +85 °C

Apsaugos lygis: IP20 (kai naudojama spintose su IP20 apsaugos lygiu)

Apsauga nuo trukdžių: atitinka EN 61000-6-2/4 standartą, tinka pramoninei elektromagnetinei aplinkai

6. Dydis ir montavimas

Dydis: maždaug 110 mm (plotis) x 100 mm (ilgis) x 75 mm (gylis)

Svoris: maždaug 0,2 kg

Montavimo būdas: Palaiko montavimą ant DIN bėgelio arba valdymo spintoje

7. Funkcinės charakteristikos

Realaus laiko laikrodis: įmontuotas aparatinės įrangos laikrodis, palaikantis laiko sinchronizavimą

Diagnostinė funkcija: teikia būsenos stebėjimą ir gedimų diagnostiką per LED indikatoriaus lemputes ir TIA Portal programinę įrangą

Programavimo palaikymas: Suderinamas su TIA Portal V10.5 ir naujesnėmis versijomis, palaikančios LAD, FBD, SCL programavimo kalbas

Apsaugos funkcijos: Palaiko slaptažodžių apsaugą, prieigos kontrolę ir duomenų šifravimą (neprivaloma)

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
