6ES7277-0AA22-0XA0

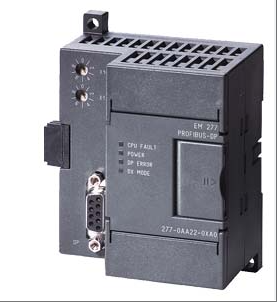

6ES727-0AA22-0XA0 modelis yra „Siemens S7-200“ serijos PLC EM277 PROFIBUS-DP sąsajos modulis, specialiai sukurtas pramoninės automatikos paskirstytoms valdymo sistemoms. Pagrindinė jo funkcija – prijungti S7-200 procesorių prie PROFIBUS-DP tinklo, palaikyti automatinį duomenų perdavimo spartos derinimą nuo 9,6 Kbps iki 12 Mbps ir užtikrinti efektyvų duomenų mainus su pagrindine stoties sistema per RS-485 sąsają. Modulio dydis yra 71 × 80 × 62 mm, svoris tik 175 g, o maitinamas plačia 20,4–28,8 V nuolatinės srovės įtampa, o energijos suvartojimas – vos 2,5 W. Jo 500 V kintamosios srovės elektros izoliacijos konstrukcija gali efektyviai atsispirti elektromagnetiniams trukdžiams pramoninėse vietose, palaikyti 0–99 stočių adresų rinkimo nustatymus ir palaikyti maksimalų 1200 metrų (100 metrų esant 12 Mbps greičiui) ryšio atstumą. Modulyje integruoti 4 šviesos diodai, įskaitant DX režimą, DP klaidą ir kt. Indikatoriaus lemputės gali rodyti realaus laiko ryšio būseną ir gedimų informaciją, plačiai naudojamos gamybos įrangos stebėjimui, pastatų ŠVOK valdymui, vandens valymo siurblių vožtuvų reguliavimui ir kituose scenarijuose. Bendradarbiaujant su PROFIBUS pagrindinėmis stotimis, galima efektyviai rinkti duomenis ir nuotoliniu būdu valdyti mažas ir vidutinio dydžio automatizavimo sistemas.
Techninės specifikacijos 6ES7277-0AA22-0XA0
Ryšio sąsaja ir protokolas:
Įrengta viena RS-485 sąsaja, palaikanti PROFIBUS-DP pavaldinio ir MPI pavaldinio protokolus, galinti bendrauti su PROFIBUS-DP pagrindiniu įrenginiu ir kitais MPI įrenginiais.
Palaiko kelis automatinius duomenų perdavimo spartos nustatymus, įskaitant nuo 9,6 Kbps iki 12 Mbps, kad atitiktų skirtingus tinklo perdavimo spartos reikalavimus.
Elektriniai parametrai:
Maitinimo šaltinio įtampos diapazonas yra nuo 20,4 V nuolatinės srovės iki 28,8 V nuolatinės srovės, suderinamas su pramoniniais standartiniais maitinimo šaltiniais.
Įprastas energijos suvartojimas yra 2,5 W, o maksimalus srovės suvartojimas iš galinės plokštės magistralės – 150 mA (DC 5 V) ir 180 mA (iš išorinio 24 V nuolatinės srovės maitinimo šaltinio).
Tinklo galimybės:
Mazgo adresą galima nustatyti 0–99 diapazone naudojant sukamąjį jungiklį, palaikant 126 vietų tinklą, iš kurių galima prijungti iki 99 EM277 modulių.
Kiekvienas tinklo segmentas palaiko iki 32 stočių, kurios gali būti prijungtos prie tinkle esančios DP pagrindinės stoties per PROFIBUS-DP prievadą ir tuo pačiu metu tarnauja kaip MPI pavaldinė stotis, skirta bendrauti su kitomis pagrindinėmis stotimis.
Fizinės savybės:
Modulio dydis yra 71 mm (plotis) x 80 mm (aukštis) x 62 mm (gylis), o svoris – maždaug 175 g. Jis yra kompaktiško dizaino, kad būtų lengva jį sumontuoti.
Įrengta 500 V kintamosios srovės elektros izoliacija (išoriniai signalai į PLC logiką), siekiant užtikrinti sistemos stabilumą.
Kabelio ir perdavimo atstumas:
Kabelio ilgis palaiko 1200 metrų (iki 93,75 Kbps), o kuo didesnis perdavimo greitis, tuo trumpesnis atstumas, pavyzdžiui, 100 metrų esant 12 Mbps greičiui.
Indikatoriaus lemputės ir būsenos atsiliepimai:
Modulyje integruoti adresų jungikliai ir būsenos indikatoriai, kurie gali intuityviai rodyti būsenos informaciją, pvz., maitinimą, DP klaidas, procesoriaus gedimus ir kt.
