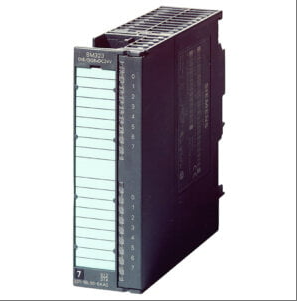

6ES7322-1BH00-0AA0
Pagrindinės specifikacijos
Kanalo konfigūracija
Išvesties kanalų skaičius: 16
Išvesties tipas: tranzistorinė išvestis (24 V nuolatinė srovė), palaiko 0,5 A/kanalo vardinę srovę
Įtampos diapazonas: suderinamas su 24 V nuolatinės srovės apkrova, signalo „1“ išėjimo įtampos diapazonas yra L+ (nuo -0,8 V iki -1,6 V), signalo „0“ liekamoji srovė ≤ 0,5 mA
Elektriniai parametrai
Energijos suvartojimas: tipinė vertė – 4,9 W, įėjimo srovė nuo apkrovos įtampos L+ (be apkrovos) iki 80 mA, maksimali 80 mA nuo galinės plokštės magistralės 5 V nuolatinės srovės
Apkrovos riba: kiekvienos grupės bendra išėjimo srovė yra ≤ 4A (kai montuojama horizontaliai, iki 40 °C), o bendra modulio srovė yra ≤ 8A
Perjungimo dažnis: maksimalus 100 Hz esant varžinei apkrovai, maksimalus 0,5 Hz esant indukcinei apkrovai, maksimalus 10 Hz esant lempos apkrovai
mechaninė konstrukcija
Sąsajos forma: 1 × 20 kontaktų priekinė jungtis, palaiko karštąjį prijungimą (ET 200M sistema)
Montavimo būdas: montavimas ant DIN bėgelio, apsaugos lygis IP20 (skirtas naudoti spintelės viduje)
Dydis ir svoris: standartinis S7-300 modulio dydis, išsamesnės informacijos ieškokite gaminio vadove
2. Veikimo charakteristikos
Signalo konvertavimo galimybė
Loginio lygio pritaikymas: konvertuokite PLC vidinius signalus (logika 0/1) į išorinius 24 V nuolatinės srovės lygius, palaikydami tiesioginį proceso įrangos valdymą
Izoliacijos charakteristikos: naudojama optinės jungties izoliacijos technologija, izoliacijos įtampa ≥ 500 V (pagal IEC 61131-2 standartą)
Apkrovos prisitaikymas
Varžinė apkrova: Palaiko varžos diapazoną nuo 48 Ω iki 4 kΩ, maksimali lempos apkrova – 5 W
Induktyvinė apkrova: įmontuotas RC filtras (300 Ω / 0,1 μ F), naudojamas atvirkštinei elektrovaros jėgai slopinti, kai indukcinis elementas yra išjungtas
Minimali apkrovos srovė: signalas „1“ turi būti ≥ 5 mA (0–60 °C aplinkos temperatūra)
Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo -25 °C iki +60 °C (laikymo temperatūra nuo -40 °C iki +85 °C)
Santykinė drėgmė: nuo 5 % iki 95 % (be kondensacijos)
Apsauga nuo trukdžių: atitinka elektromagnetinio suderinamumo standartą EN 61000-6-2
3. Išplėstinis funkcionalumas
Konfigūracijos lankstumas
Adreso priskyrimas: išvesties adresas nustatomas pagal lizdo padėtį ir palaiko STEP 7 arba TIA Portal programavimo programinės įrangos konfigūraciją.
Diagnostinė funkcija: modulis priekinių durelių etiketės srityje pateikia būsenos indikatoriaus lemputes, kurios padeda greitai nustatyti gedimus.
sistemos suderinamumas
Protokolo palaikymas: Sklandus integravimas su PROFIBUS/PROFINET lauko magistrale, tinka paskirstytai įvesties/išvesties architektūrai
Mastelio keitimas: Galima derinti su ET 200M aktyviosios magistralės moduliu, kad būtų galima atlikti karštąjį keitimą
4. Tipiniai taikymo scenarijai
Pramoninė automatika
Pavaros pavaros, tokios kaip 24 V nuolatinės srovės solenoidiniai vožtuvai, relės, indikatoriai ir kt.
Prijunkite mažo variklio valdiklio arba dažnio keitiklio skaitmeninę įvesties sąsają
procesų valdymas
Nuotolinis vožtuvų valdymas chemijos inžinerijos ir vandens valymo srityse
Maisto pakavimo mašinų jutiklio signalo suveikimas
Techninės specifikacijos 6ES7322-1BH00-0AA0
Pagrindinės specifikacijos
Kanalo konfigūracija
Išvesties kanalų skaičius: 16
Išvesties tipas: tranzistorinė išvestis (24 V nuolatinė srovė), palaiko 0,5 A/kanalo vardinę srovę
Įtampos diapazonas: suderinamas su 24 V nuolatinės srovės apkrova, signalo „1“ išėjimo įtampos diapazonas yra L+ (nuo -0,8 V iki -1,6 V), signalo „0“ liekamoji srovė ≤ 0,5 mA
Elektriniai parametrai
Energijos suvartojimas: tipinė vertė – 4,9 W, įėjimo srovė nuo apkrovos įtampos L+ (be apkrovos) iki 80 mA, maksimali 80 mA nuo galinės plokštės magistralės 5 V nuolatinės srovės
Apkrovos riba: kiekvienos grupės bendra išėjimo srovė yra ≤ 4A (kai montuojama horizontaliai, iki 40 °C), o bendra modulio srovė yra ≤ 8A
Perjungimo dažnis: maksimalus 100 Hz esant varžinei apkrovai, maksimalus 0,5 Hz esant indukcinei apkrovai, maksimalus 10 Hz esant lempos apkrovai
mechaninė konstrukcija
Sąsajos forma: 1 × 20 kontaktų priekinė jungtis, palaiko karštąjį prijungimą (ET 200M sistema)
Montavimo būdas: montavimas ant DIN bėgelio, apsaugos lygis IP20 (skirtas naudoti spintelės viduje)
Dydis ir svoris: standartinis S7-300 modulio dydis, išsamesnės informacijos ieškokite gaminio vadove
2. Veikimo charakteristikos
Signalo konvertavimo galimybė
Loginio lygio pritaikymas: konvertuokite PLC vidinius signalus (logika 0/1) į išorinius 24 V nuolatinės srovės lygius, palaikydami tiesioginį proceso įrangos valdymą
Izoliacijos charakteristikos: naudojama optinės jungties izoliacijos technologija, izoliacijos įtampa ≥ 500 V (pagal IEC 61131-2 standartą)
Apkrovos prisitaikymas
Varžinė apkrova: Palaiko varžos diapazoną nuo 48 Ω iki 4 kΩ, maksimali lempos apkrova – 5 W
Induktyvinė apkrova: įmontuotas RC filtras (300 Ω / 0,1 μ F), naudojamas atvirkštinei elektrovaros jėgai slopinti, kai indukcinis elementas yra išjungtas
Minimali apkrovos srovė: signalas „1“ turi būti ≥ 5 mA (0–60 °C aplinkos temperatūra)
Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo -25 °C iki +60 °C (laikymo temperatūra nuo -40 °C iki +85 °C)
Santykinė drėgmė: nuo 5 % iki 95 % (be kondensacijos)
Apsauga nuo trukdžių: atitinka elektromagnetinio suderinamumo standartą EN 61000-6-2
3. Išplėstinis funkcionalumas
Konfigūracijos lankstumas
Adreso priskyrimas: išvesties adresas nustatomas pagal lizdo padėtį ir palaiko STEP 7 arba TIA Portal programavimo programinės įrangos konfigūraciją.
Diagnostinė funkcija: modulis priekinių durelių etiketės srityje pateikia būsenos indikatoriaus lemputes, kurios padeda greitai nustatyti gedimus.
sistemos suderinamumas
Protokolo palaikymas: Sklandus integravimas su PROFIBUS/PROFINET lauko magistrale, tinka paskirstytai įvesties/išvesties architektūrai
Mastelio keitimas: Galima derinti su ET 200M aktyviosios magistralės moduliu, kad būtų galima atlikti karštąjį keitimą
4. Tipiniai taikymo scenarijai
Pramoninė automatika
Pavaros pavaros, tokios kaip 24 V nuolatinės srovės solenoidiniai vožtuvai, relės, indikatoriai ir kt.
Prijunkite mažo variklio valdiklio arba dažnio keitiklio skaitmeninę įvesties sąsają
procesų valdymas
Nuotolinis vožtuvų valdymas chemijos inžinerijos ir vandens valymo srityse
Maisto pakavimo mašinų jutiklio signalo suveikimas
