6ES7513-1AL02-0AB0

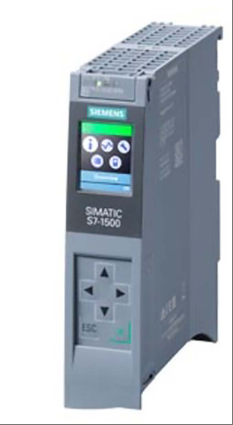

6ES7513-1AL02-0AB0 modelio produktas yra „Siemens S7-1500“ serijos PLC procesoriaus modulis (CPU 1513-1PN), pasižymintis didelio našumo apdorojimo galimybėmis ir lanksčiu mastelio keitimu. Jis naudoja PROFINET pramoninę Ethernet ryšio sąsają, palaiko paskirstytos įvesties/išvesties sistemos integraciją ir turi įmontuotą 300 KB darbinę atmintį bei 1,5 MB duomenų atmintį. Jį galima išplėsti iki 32 GB naudojant SIMATIC atminties kortelę ir jis tinka sudėtingoms automatizavimo užduotims valdyti; modulis integruoja laikrodžio sinchronizavimo funkciją ir palaiko tiek paskirstytą, tiek centralizuotą režimus, teikdamas 6 500 ms ciklo organizavimo blokus (paskirstytus) ir 1 ms ciklo organizavimo blokus (centralizuotus). Jis suderinamas su STEP 7 TIA Portal V17 (programinė-aparatinė įranga V2.9) ir naujesnėmis konfigūravimo priemonėmis, atitinkančiomis griežtus realaus laiko našumo ir duomenų apdorojimo galimybių reikalavimus pramoninės automatizavimo srityje.
Techninės specifikacijos 6ES7513-1AL02-0AB0
Aparatinė įranga ir funkcijos:
Modelio identifikavimas: CPU 1513-1PN, aparatinės įrangos funkcinė būsena FS03, programinės įrangos versija V2.9.
Darbinė įtampa: 24 V nuolatinė srovė, leistinas diapazonas nuo 19,2 V iki 28,8 V nuolatinė srovė, su atvirkštinio poliškumo apsaugos funkcija.
Atminties konfigūracija: integruota 300 KB darbinė atmintis (programoms), 1,5 MB duomenų saugykla, palaiko išplėtimą iki 32 GB naudojant SIMATIC atminties korteles.
Įvesties/išvesties talpa: Palaiko 2048 Įvesties/išvesties modulio adresus, o kiekvienam įvesties/išvesties terminalui priskiriama 32 KB periferinių įrenginių adresų. Vienos posistemės įvesties/išvesties talpa yra 8 KB.
Ryšio sąsaja:
PROFINET sąsaja: integruotas dviejų prievadų komutatorius, palaikantis PROFINET IO IRT ryšį ir atitinka paskirstytų įvesties/išvesties sistemų realaus laiko reikalavimus.
Kiti protokolai: Palaiko MODBUS TCP izochroninį režimą, teikia S7 pranešimų funkciją, gali užregistruoti 32 vietas ir konfigūruoti 5000 programuojamų programos pranešimų.
Laikrodis ir sinchronizavimas:
Sinchronizavimo režimas: palaiko paskirstytą ir centralizuotą laikrodžių sinchronizavimą, kurio ciklinis organizacijos bloko periodas yra 500 ms paskirstytame režime ir 1 ms centralizuotame režime.
Sistemos integravimo galimybė:
Konfigūravimo įrankis: suderinamas su STEP 7 TIA Portal V17 (programinė-aparatinė įranga V2.9) ir naujesnėmis versijomis, palaikantis konfigūracijos valdymą per duomenų grupes.
Proceso funkcija: integruoti judesio valdymo ištekliai, palaikantys 800 proceso tikslų, galintys valdyti 5 ašis (4 ms ciklas) arba 10 ašių (8 ms ciklas) tipiniais judesio valdymo ciklais.
Diagnozė ir priežiūra:
Diagnostinė funkcija: Įrengta 1000 diagnostikos buferio įrašų, palaikančių 500 įrašų, susijusių su elektros energijos tiekimo sutrikimais.
Derinimo palaikymas: galima konfigūruoti 4 sekimus, kiekvienas sekimas gali saugoti iki 512 KB duomenų.
Ekranas ir valdymas: Įrengtas 3,45 cm ekranas ir 8 valdymo mygtukai (įskaitant 2 veikimo režimo mygtukus), jis palaiko modulio informacijos, tokios kaip IP adresas ir stoties pavadinimas, rodymą.
Apsaugos mechanizmas:
Prieigos kontrolė: suteikia vartotojo programų apsaugą, apsaugą nuo kopijavimo, modulių apsaugos funkcijas, palaiko slaptažodžių apsaugą ir skaitymo bei rašymo leidimų klasifikavimą.
Duomenų saugumas: Palaiko I&M duomenų įrašymą (nuo I&M0 iki I&M3), siekiant užtikrinti įrangos identifikavimą ir išsaugoti duomenų vientisumą.
Prisitaikymas prie aplinkos:
Temperatūros diapazonas: horizontaliai montuojant, darbinė temperatūra svyruoja nuo -25 °C iki 60 °C (kai ekranas išjungtas esant 50 °C), o vertikaliai montuojant – nuo -25 °C iki 40 °C (kai ekranas išjungtas esant 40 °C).
Suderinamumas su aukščiu: Palaiko montavimą 5000 m aukštyje. Jei jis viršija 2000 m, žr. vadovą, kad pakoreguotumėte parametrus.
Laikymo sąlygos: Transportavimo / laikymo temperatūra nuo -40 °C iki 70 °C.
Galia ir srovė:
Energijos suvartojimas: Galinės plokštės magistralės maitinimo galia yra 10 W, tipinis energijos suvartojimas yra 5,5 W, o energijos nuostoliai – 5,7 W.
Srovės parametrai: nominalus srovės suvartojimas 0,7 A, maksimalus srovės suvartojimas 0,95 A, didžiausia srovė prijungus 1,9 A.
Signalas ir sąsaja:
Įėjimo srovė: nominali vertė 0,02 A · s, palaiko greitaeigę skaitiklio funkciją.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:
1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
2, Garantija: 1 metai
3, Pakuotė: Originali pakuotė su dėžutėmis.
4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo
5, Visos prekės bus patikrintos prieš išsiuntimą
