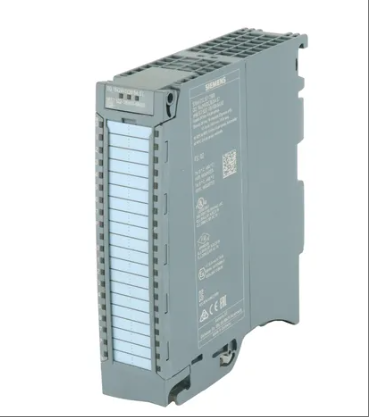

6ES7522-1BH00-0AB0
6ES7522-1BH00-0AB0 modelis yra didelio našumo skaitmeninio išvesties modulis, priklausantis SIMATIC S7-1500 serijai. Jis naudoja tranzistorių išvesties technologiją ir palaiko 16 kanalų 24 V nuolatinės srovės / 0,5 A apkrovos valdymo galimybę. Jo 16 kanalų yra sukonfigūruoti grupėmis po 8 kanalus, o maksimali apkrovos srovė vienai grupei yra 4 A, todėl galima pasiekti didelio tankio skaitmeninio signalo išvestį; Modulis palaiko vieno kanalo diagnostikos funkciją ir turi jungiklio veikimo ciklo skaitiklį, skirtą pavaros veikimo būsenai stebėti realiuoju laiku; Kompaktiškas 35 mm modulinis dizainas, suderinamas su varžtiniais gnybtų blokais arba tiesioginio įdėjimo priekinėmis jungtimis (užsakomos atskirai), todėl galima lanksčiai diegti pramoninėse vietose; Šis modulis yra sertifikuotas pagal EN IEC 62061:2021 standartą, atitinka SIL2 saugos vientisumo lygį ir 3 kategorijos / PL d našumo lygio reikalavimus pagal EN ISO 13849-1:2015 standartą. Jis gali saugiai atjungti apkrovos grupes ir tinka automatizavimo valdymo sistemoms, kurioms keliami aukšti patikimumo reikalavimai.
Techninės specifikacijos 6ES7522-1BH00-0AB0
Pagrindinė informacija
Prekės ženklas ir modelis: SIEMENS 6ES7522-1BH00-0AB0
Produkto tipas: Skaitmeninis išvesties modulis
Serija: SIMATIC S7-1500 serija
Funkcija: daugiausia naudojama PLC viduje esantiems skaitmeniniams signalams konvertuoti į išorinių įrenginių valdymo signalus, taip valdant pavarą.
2. Elektriniai parametrai
Išvesties kanalų skaičius: 16 kanalų
Išvesties tipas: tranzistorinis išėjimas
Išėjimo įtampa: DC24V
Apkrovos srovė vienam kanalui: 0,5 A
Apkrovos srovė vienai grupei: 16 modulio išėjimo kanalų yra suskirstyti į dvi grupes po 8 kanalus, kurių maksimali apkrovos srovė vienai grupei yra 4 A.
Energijos suvartojimas: apie 2 W (faktinis energijos suvartojimas gali skirtis priklausomai nuo veikimo būsenos)
3. Mechaniniai parametrai
Matmenys: plotis x aukštis x gylis maždaug 35 mm x 147 mm x 129 mm (konkretūs matmenys gali šiek tiek skirtis priklausomai nuo gaminio versijos)
Montavimo būdas: standartinis DIN bėgelio montavimas, patogus diegimui ir priežiūrai vietoje
Apsaugos lygis: turi tam tikrą apsaugos pajėgumą ir prisitaiko prie pramoninės aplinkos (konkretų apsaugos lygį galite rasti gaminio vadove)
4. Sąsaja ir ryšys
Sąsajos tipas: sraigtinis gnybtų blokas arba įkišama priekinė jungtis (priekinę jungtį reikia užsakyti atskirai)
Laidų prijungimo būdas: Palaiko tiesioginį kabelinį prijungimą, kad būtų lengva prijungti išorinius įrenginius
5. Funkcinės charakteristikos
Diagnostikos funkcija: palaiko vieno kanalo diagnostikos funkciją, kuri gali realiuoju laiku stebėti kiekvieno išvesties kanalo būseną, laiku aptikti ir pašalinti gedimus.
Būsenos indikacija: Įrengti modulio gedimų indikatoriai (DIAG, žalia ir raudona), kiekvieno išėjimo būsenos indikatoriai (žalias šviesos diodas) ir kiekvieno išėjimo gedimų indikatoriai (raudonas šviesos diodas), todėl vartotojams lengva intuityviai suprasti modulių ir kanalų veikimo būseną.
Sauga: Atitinka atitinkamus saugos standartus, pvz., EN IEC 62061:2021 sertifikatą, turi SIL2 saugos vientisumo lygį ir 3/PL d kategorijos veikimo lygio reikalavimus pagal EN ISO 13849-1:2015 standartą, gali saugiai atjungti apkrovų grupes.
6. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo -20 ℃ iki +60 ℃, tinka įvairiems pramoninės aplinkos temperatūros pokyčiams
Laikymo temperatūros diapazonas: nuo -40 ℃ iki +85 ℃, užtikrinantis modulio stabilumą ilgalaikio saugojimo metu
Aplinkosaugos reikalavimai: modulio konstrukcija atitinka pramonės aplinkos standartus ir turi tam tikrų atsparumo dulkėms, drėgmei ir žemės drebėjimams savybių.
