225B-611JA/005

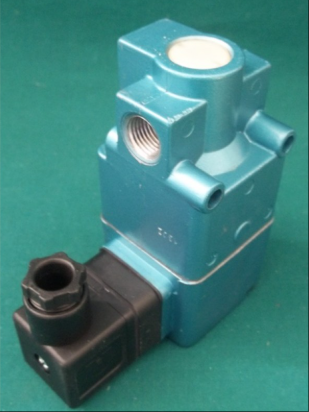

225B-611JA/005 modelis yra kompaktiškas tikslus slėgio mažinimo vožtuvas, suprojektuotas su pilotuojamu perpildymo kontūru. Antrinį slėgio reguliavimą jis atlieka diafragmos ir spyruoklės pagalba, palaikydamas platų slėgio nustatymą nuo 0,05 iki 0,85 MPa, o slėgio reguliavimo tikslumas yra ± 0,005 MPa. Srauto charakteristikos kreivė palaiko linijinį našumą 0,1–1500 l/min diapazone. Vožtuvas turi atvirkštinio srauto apsaugos funkciją, kuri blokuoja slėgio svyravimus ir atatranką. Vožtuvo korpusas pagamintas iš anoduoto aliuminio lydinio su fluoro gumos sandarinimo žiedu, jo atsparumo temperatūrai diapazonas yra nuo -10 ℃ iki +70 ℃, o apsaugos lygis – IP65. Vožtuvas palaiko modulinį montavimą AF/AFM filtravimo kombinuotuose įrenginiuose arba nepriklausomą laikiklio tvirtinimą ir tinka pramoninėms situacijoms, kurioms keliami griežti oro slėgio stabilumo reikalavimai, pavyzdžiui, CNC staklėms ir puslaidininkių įrangai. Integruotas manometro langelis ir nuimama priežiūros konstrukcija žymiai sumažina prastovos priežiūros išlaidas, nes slėgio atsako laikas yra ≤ 15 ms, slėgio viršijimas yra ≤ 0,02 MPa, o slėgio poslinkis ilgalaikio naudojimo metu yra ≤ ± 0,01 MPa per metus, laikantis ISO 15552 bendrosios techninės specifikacijos pneumatiniams komponentams.
Techninės specifikacijos 225B-611JA/005
Pagrindiniai našumo parametrai
Slėgio reguliavimo diapazonas: 0,05–0,85 MPa, palaiko platų slėgio nustatymą, tinkantį skirtingoms darbo sąlygoms.
Reguliavimo tikslumas: ± 0,005 MPa, didelio tikslumo valdymas gali užtikrinti sistemos stabilumą.
Srauto charakteristikos: tiesinis našumas 0,1–1500 l/min diapazone, užtikrinantis sklandų slėgio ir srauto kreivių laikymąsi bei išvengiant svyravimų.
Reakcijos laikas: ≤ 15 ms, greito reagavimo charakteristikos atitinka greitaeigė automatizavimo įrangai keliamus reikalavimus.
Slėgio viršijimas: ≤ 0,02 MPa, sumažinantis viršijimo poveikį sistemai.
2. Struktūros ir medžiagos parametrai
Vožtuvo korpuso medžiaga: anoduotas aliuminio lydinys, pasižymintis lengvumu ir atsparumu korozijai.
Sandarinimo medžiaga: fluoro gumos sandarinimo žiedas, atsparumo temperatūrai diapazonas nuo -10 ℃ iki +70 ℃, tinka sudėtingoms aplinkoms.
Apsaugos lygis: IP65, puikus atsparumas dulkėms ir vandeniui, tinka pramoninėms vietoms.
Montavimo būdas: Palaiko modulinį montavimą ant AF/AFM filtravimo kombinuotų įrenginių arba nepriklausomą laikiklio tvirtinimą, lankstų pritaikymą skirtingiems išdėstymams.
3. Funkciniai charakteristikų parametrai
Apsauga nuo atvirkštinio srauto: įmontuota atvirkštinio srauto blokavimo funkcija, apsauganti nuo slėgio svyravimų, atsirandančių dėl atbulinio srauto į dujų šaltinį.
Slėgio stabilumas: Ilgalaikio naudojimo slėgio poslinkis yra ≤± 0,01 MPa/metus, užtikrinant ilgalaikį patikimumą.
Slėgio matuoklio langelis: integruotas vizualinis dizainas slėgio būsenos stebėjimui realiuoju laiku.
Priežiūros konstrukcija: nuimama konstrukcija sumažina prastovų priežiūros išlaidas ir pagerina eksploatavimo bei priežiūros efektyvumą.
4. Aplinkos ir saugos parametrai
Prisitaikymas prie aplinkos sąlygų: Atsparumas temperatūrai nuo -10 ℃ iki +70 ℃, tinka daugumai pramoninių situacijų.
Atsparumas smūgiams: 30 g (300 m/s²) atsparumas smūgiams, atsparus mechaninėms vibracijoms.
Seisminis atsparumas: 10–55 Hz dažnių diapazone, tinka sudėtingoms vibracijos aplinkoms.
Sertifikavimo standartas: Atitinka ISO 15552 bendrąją techninę specifikaciją pneumatiniams komponentams, užtikrinančią tarptautinį universalumą.
5. Taikymo scenarijaus parametrai
Taikomos sritys: pramoninės situacijos, kurioms keliami griežti oro slėgio stabilumo reikalavimai, pavyzdžiui, CNC staklės ir puslaidininkių įranga.
Slėgio kompensavimas: Tinka aukšto slėgio arba didelių atstumų veikimo scenarijams dujų grandinėse, siekiant kompensuoti slėgio nuostolius.
Erdvės optimizavimas: kompaktiškas dizainas, tinkantis siauroms erdvėms, todėl nereikia didelio skersmens cilindrų.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:

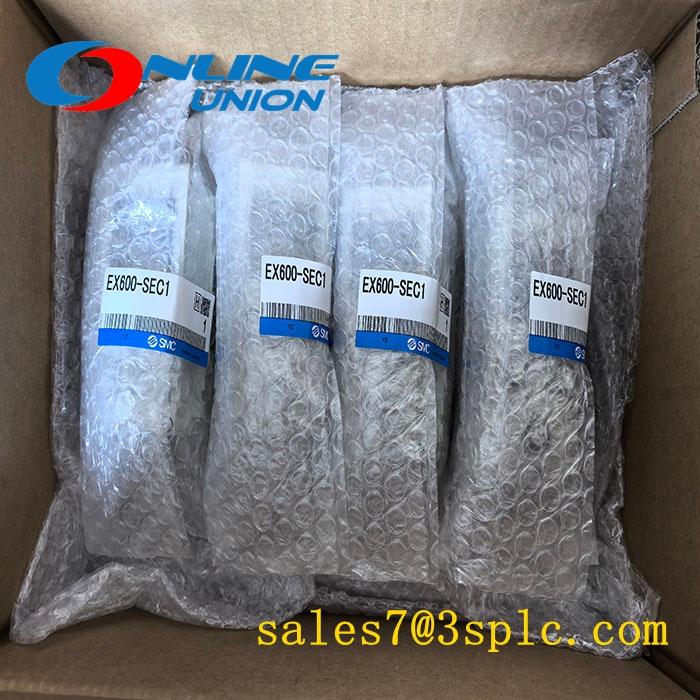

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
