AS1201F-M5-06

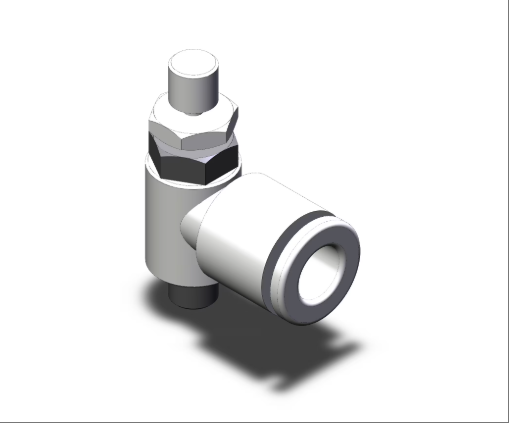

AS1201F-M5-06 modelio gaminys yra AS serijos greičio reguliavimo vožtuvas, suprojektuotas su alkūnės forma ir įmontuota greito keitimo jungties konstrukcija. Jis suderinamas su M5 × 0,8 išorinio sriegio įleidimo anga ir Φ 6 mm skersmens vamzdžio išleidimo anga, ir leidžia tiksliai reguliuoti cilindro judėjimo greitį naudojant išmetimo droselį. Šis gaminys turi stūmimo užrakto struktūrą, kurią galima naudoti vamzdynams užrakinti viena ranka, ir turi didelį rankinį ratą patogiam valdymui. Jo vamzdžių pakrovimo ir iškrovimo jėga yra 30 % mažesnė įdėjimo jėga ir 20 % atjungimo jėga, palyginti su tradiciniais modeliais, išlaikant tą pačią tempimo jėgą. 360 ° laisvo vamzdyno funkcija palaiko įvairias jungties formas ir tinka žarnoms, pagamintoms iš nailono, poliuretano ir kitų medžiagų. Beelektrinio nikelio padengimo paviršiaus apdorojimas padidina atsparumą korozijai, o darbinė temperatūra apima nuo -5 ℃ iki 60 ℃, o maksimalus slėgio atsparumas yra 1,5 MPa. Jis tinka srauto reguliavimo scenarijams pneumatinėse sistemose kompaktiškose erdvėse.
Techninės specifikacijos AS1201F-M5-06
Pagrindinės specifikacijos
Sąsaja ir vamzdžio skersmuo
Įleidimo anga: M5 × 0,8 išorinis sriegis, suderinamas su 6 mm skersmens išleidimo anga, palaiko greito keitimo jungties struktūrą, suderinamas su nailono, poliuretano ir kitų medžiagų žarnomis.
Oro išleidimo anga: 6 mm skersmens, ji sudaro standartizuotą sąsajos derinį su oro įleidimo anga, kad būtų užtikrintas oro kanalo jungties suderinamumas ir sandarumas.
Vožtuvo korpuso struktūra
Lenkto tipo konstrukcija, įmontuota greito keitimo jungtis, palaiko 360 ° laisvą vamzdyną, atitinka skirtingus montavimo kampų reikalavimus.
Pagrindinė medžiaga yra metalinis vožtuvo korpusas, kurio paviršius padengtas beelektriniu nikeliu, siekiant padidinti atsparumą korozijai ir smūgiams.
2. Veikimo parametrai
valdymo režimas
Išmetimo dujų droselio tipo srauto valdymas užtikrina tikslų cilindro judėjimo greičio valdymą reguliuojant išmetamųjų dujų srautą, tinkantį vienos krypties droselio režimui.
Slėgio diapazonas
Didžiausias darbinis slėgis: 1,0 MPa
Minimalus darbinis slėgis: 0,1 MPa
Atsparumas slėgiui: 1,5 MPa, užtikrinantis konstrukcijos stabilumą esant aukštam slėgiui.
temperatūros diapazonas
Aplinkos ir skysčio temperatūra: nuo -5 ℃ iki 60 ℃, tinka temperatūros svyravimams įprastoje pramoninėje aplinkoje.
3. Veikimo charakteristikos
Koreguokite efektyvumą
Reguliavimo laikas sutrumpintas iki 8 sekundžių (palyginti su tradicinio modelio 17 sekundžių), o greiti nustatymai atliekami spaudžiant ir traukiant fiksavimo ratuką.
Spalvotai koduotas ciferblato dizainas, palaikantis nuotolinį atpažinimą ir prietaisų skaitymą.
Naudojimo patogumas
Didelio mastelio rankinio rato konstrukcija padidina rankinio reguliavimo tikslumą ir patogumą.
Stumiama užrakinimo konstrukcija, kuri gali užrakinti vamzdyną viena ranka ir sumažinti operacijos sudėtingumą.
Vamzdžių tvarkymo galimybės
Įdėjimo jėga sumažinama 30 % (iki 8 N), o atjungimo jėga – 20 % (iki 5 N), išlaikant tokį patį tempiamąjį stiprumą kaip ir dabartinio gaminio.
4. Įdiegimas ir suderinamumas
Įdiegimo būdas
Palaiko tiesioginį montavimą, L formos bėgelio montavimą, DIN bėgelio montavimą ir laikiklio montavimą, prisitaikant prie įvairių įrenginių išdėstymo reikalavimų.
Alkūnės formos konstrukcija gali būti įdėta į cilindro angą, taip taupant montavimo vietą.
suderinamumas
Pagrindinis korpusas gali pasisukti 360 ° ir yra suderinamas su daugiakryptėmis vamzdynų jungtimis.
Prisitaikykite prie SMC universalaus greičio reguliatoriaus sąsajos standarto ir palaikykite modulinę sistemos integraciją.
5. Aplinka ir sertifikavimas
Prisitaikymas prie aplinkos
Atsparumas dulkėms ir vandeniui atitinka pramoninių scenarijų reikalavimus, o beelektrinis nikelio dengimas paviršiaus apdorojimu prailgina tarnavimo laiką lauke.
Atitikties sertifikavimas
Atitinka RoHS standartus, švino kiekis atitinka aplinkosaugos reikalavimus, tinka ekologiškoms gamybos sistemoms.
