SMC C96C50-NFW001-150 Naujas ir originalus aukštos kokybės

C96C50-NFW001-150

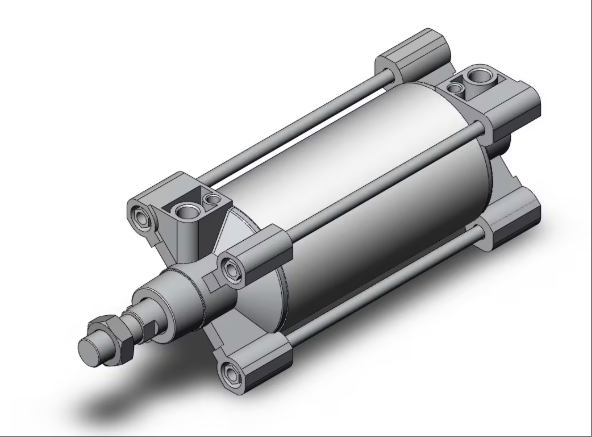

C96C50-NFW001-150 modelis yra plonas standartinis cilindras, atitinkantis ISO standartą (21287). Jis pagamintas naudojant vieno koto dvigubo veikimo konstrukciją ir suspausto oro pavarą užtikrina dvikryptį tiesinį stūmoklio judėjimą. Cilindro skersmuo yra 50 mm, o eiga gali siekti 150 mm, todėl jis gali prisitaikyti prie daugumos automatikos įrangos poreikių, kai eiga yra vidutinė ir apkrova; Pagrindinė medžiaga yra aliuminio lydinys, pasižymintis lengvumu ir dideliu stiprumu, todėl tinka kompaktiškoms erdvėms. Šis modelis turi įmontuotą magnetinį žiedą ir palaiko magnetinių jungiklių (kuriuos reikia įrengti atskirai) montavimą, todėl lengva pasiekti padėties nustatymo funkciją; Guminė amortizacijos konstrukcija sumažina stūmoklio koto smūgio triukšmą ir prailgina tarnavimo laiką. Cilindro darbinė temperatūra yra nuo -10 ℃ iki 60 ℃, o maksimalus slėgio atsparumas yra 1,0 MPa. Jis suderinamas su oru kaip varomąja terpe ir nereikalauja papildomo tepimo, todėl jį patogu prižiūrėti. Be to, gaminyje gali būti integruota patentuota SMC pagalvėlių amortizavimo technologija (konkrečios detalės turi būti patvirtintos pasirinkimo vadove), kuri gali sutrumpinti gamybos ciklo laiką, derindama oro ir pagalvėlių amortizavimą, ir sumažinti metalo triukšmą, kai stūmoklis sustoja. Jis tinka pramonės scenarijams, tokiems kaip elektronikos gamyba, pakavimo mašinos ir automobilių dalių apdirbimas, kuriems reikalingas didelis stabilumas ir tikslumas.

Techninės specifikacijos C96C50-NFW001-150

Infrastruktūros parametrai

Cilindro skersmuo: 50 mm, priklausantis vidutinio cilindro skersmens specifikacijai, gali prisitaikyti prie daugumos automatikos įrangos apkrovos reikalavimų.

Eiga: 150 mm, užtikrinantis ilgą poslinkio diapazoną, tinka darbo sąlygoms, kurioms reikalinga didelė judėjimo eiga.

Konstrukcijos tipas: Vieno strypo dvigubo veikimo cilindras, atitinkantis ISO (15552) standartą ir užtikrinantis dvikryptį tiesinį stūmoklio judėjimą suslėgto oro pagalba.

Pagrindinė medžiaga: aliuminio lydinys, apjungiantis lengvas ir didelio stiprumo savybes, tinka kompaktiškiems erdvės išdėstymo reikalavimams.

Montavimo būdas: Ašinis kojelės tipo montavimas, lengvai tvirtinamas prie įrangos paviršiaus arba integruojamas į modulines vožtuvų grupes.

2. Veikimo parametrai

Darbinio slėgio diapazonas: 0,05–1,0 MPa, tinka daugumai pneumatinės sistemos slėgio reikalavimų.

Maksimalus atsparumas slėgiui: 1,5 MPa, užtikrinantis patikimumą esant trumpalaikiams slėgio svyravimams.

Darbinė temperatūra: nuo -10 ℃ iki 60 ℃, gali prisitaikyti prie temperatūros pokyčių įprastoje pramoninėje aplinkoje.

Naudojamas skystis: oras, nereikia papildomo tepimo, todėl supaprastinamas priežiūros procesas.

Buferio metodas: dviejų pusių oro buferis + pagalvėlės buferis, sutrumpina gamybos ciklo laiką ir sumažina metalo triukšmą, kai stūmoklis sustoja.

Stūmoklio greičio diapazonas: 50–1000 mm/s, palaiko didelio arba mažo greičio darbo sąlygas, prisitaiko prie skirtingų judesio ritmo reikalavimų.

Judėjimo ilgio tolerancija: 0–2 mm, užtikrinanti pakartotinio padėties nustatymo tikslumą.

Stūmoklio koto skersmuo: 20 mm, užtikrinantis stabilią atramą.

Suspausto oro plotas: 1649 mm² įsiurbimo pusėje ir 1963 mm² išmetimo pusėje, kas turi įtakos teoriniam traukos skaičiavimui.

Teorinė trauka: esant 0,2–1,0 MPa slėgiui įsiurbimo pusėje, traukos diapazonas yra 330–1649 N; esant 0,2–1,0 MPa slėgiui išmetimo pusėje, traukos diapazonas yra 393–1963 N.

3. Sąsajos ir diegimo parametrai

Vamzdžio skersmuo (oro slėgio anga): 1/4 colio, suderinamas su standartinėmis pneumatinėmis vamzdynų sąsajomis.

Kiauryminio sriegio tipas: G tipo sriegis, lengvai jungiamas su jungtimis arba vožtuvų grupėmis.

Šarnyro galo forma: išorinis sriegis, M16X1,5 dydis, kad būtų lengva prijungti prie apkrovų.

Magnetinių jungiklių suderinamumas: nemagnetiniam jungikliui (su įmontuotu magnetiniu žiedu, D modelis) padėties aptikimo funkcijai atlikti reikalingi papildomi magnetiniai jutikliai.
