CD85N20-40-B

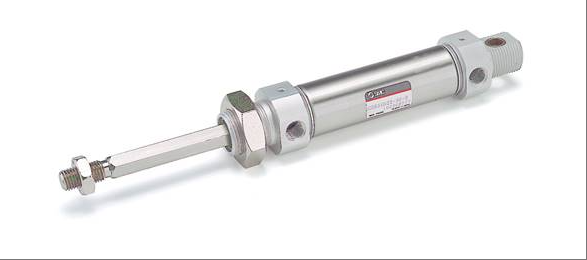

CD85N20-40-B modelio cilindras yra plonas dvigubo veikimo cilindras, atitinkantis ISO 6432 standartą. Jis pagamintas iš vieno koto dvigubo veikimo konstrukcijos, kurio cilindro skersmuo yra 20 mm, o eiga – 40 mm, todėl pasižymi kompaktiška konstrukcija ir lengvomis savybėmis. Jis turi įmontuotą magnetinio jungiklio sąsają (suderinamą su CDQM serijos magnetiniais jungikliais) ir elipsės formos stūmoklio konstrukciją, todėl jį galima montuoti įvairiapusiškai ir lanksčiai pritaikyti erdvėje. Jis taip pat palaiko modulinį derinį su CQS ir CQ2 serijos kreipiamųjų kotų cilindrais, kad atitiktų didelio tikslumo padėties nustatymo reikalavimus (sukimosi tikslumas ne mažesnis kaip ± 0,2 °). Šis modelis yra be tepimo konstrukcijos, tinka oro terpėms, o darbinė temperatūra svyruoja nuo -10 ℃ iki 60 ℃. Jo šoninis atsparumas apkrovai yra 2–4 kartus didesnis nei CQ serijos, ir jis gali tiesiogiai montuoti apkrovas. Jis tinka pramoninėms situacijoms, tokioms kaip automatizuotos gamybos linijos ir tikslaus surinkimo įranga, kuriai reikalingas griežtas erdvės panaudojimas ir judesio stabilumas. Jo plieninės juostos montavimo tipo magnetinio jungiklio sąsaja (B tipo) leidžia vartotojams greitai integruoti aptikimo funkcijas.
Techninės specifikacijos CD85N20-40-B
Pagrindinės specifikacijos
Tipas: Dvigubo veikimo stūmoklinis cilindras, atitinkantis ISO 6432 standartą.
Cilindro skersmuo: 20 mm.
Judėjimo atstumas: 40 mm.
Veiksmo režimas: vieno strypo dvigubas veikimas.
Buferio metodas: guminis buferis (kai kurie variantai gali palaikyti oro buferį, priklausomai nuo konkretaus modelio).
2. Veikimo parametrai
Naudojant skystį: orą.
Didžiausias darbinis slėgis: 1,0 MPa.
Minimalus darbinis slėgis: 0,05 MPa (kai kuriuose taikymo scenarijuose palaikomas mažesnis slėgis, pvz., 0,08 MPa arba 0,1 MPa).
Slėgio atsparumo bandymo slėgis: 1,5 MPa.
Stūmoklio greičio diapazonas: nuo 50 mm/s iki 1500 mm/s.
Eigos tolerancija: nuo 0 mm iki 1,4 mm.
Leistina kinetinė energija: 0,27 J.
3. Įrengimas ir pritaikymas
Montavimo būdas: Palaiko daugiaaspektį montavimą ir yra suderinamas su QS ir CQ2 serijos montavimo dydžiais.
Magnetinio jungiklio sąsaja: rezervuoto plieno juostos montavimo tipo (B tipo) sąsaja, suderinama su CDQM serijos magnetiniais jungikliais.
Vamzdžio skersmuo: oro slėgio anga yra 1/8 colio, o angos sriegio tipas yra G.
Šarnyro galo forma: išorinis sriegis, dydis M8 × 1,25.
4. Prisitaikymas prie aplinkos
Darbinė temperatūra: nuo -10 ℃ iki 60 ℃ (įmontuoto magnetinio žiedo tipo atveju ji yra nuo -10 ℃ iki 50 ℃).
Laikymo temperatūros diapazonas: nuo -25 ℃ iki 85 ℃ (be užšalimo ar kondensato).
Aplinkos drėgmės diapazonas: nuo 10 % iki 90 % santykinio oro drėgnumo (nesikondensuojantis).
5. Kitos savybės
Tepimo reikalavimas: konstrukcija be tepimo.
Apsaugos lygis: IP lygis nėra aiškiai pažymėtas, tačiau konstrukcija yra atspari dulkėms.
Šoninė apkrova: 2–4 kartus didesnė nei CQ serijos, galima tiesiogiai montuoti krovinius.
Magnetinio jungiklio konfigūracija: pasirenkamas magnetinis jungiklis (pvz., D-A73L modelis), palaikantis plieninių juostų montavimo sąsają.
