CQ2B20-5S

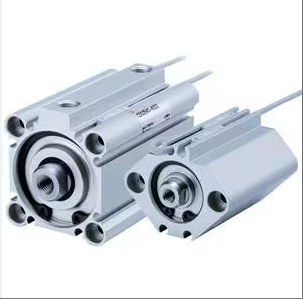

CQ2B20-5S modelis – tai plonas cilindras, pagamintas iš standartinių komponentų, naudojant aliuminį. Jis lengvas ir atsparus korozijai, todėl tinka pramoninės automatikos scenarijams. Cilindro skersmuo yra 20 mm, eiga – 5 mm, kompaktiška konstrukcija, galima montuoti per kiaurymę (B tipo) ir atitinka siaurų erdvių taikymo reikalavimus. Šio gaminio nominalus darbinis slėgio diapazonas yra 0,05–1,0 MPa, o maksimalus slėgio atsparumas – 1,5 MPa. Jį galima pritaikyti orui kaip varomajai terpei be papildomo tepimo ir jį lengva prižiūrėti. Cilindro stūmoklio greičio diapazonas yra 50–500 mm/s, o eigos tolerancija – ≤ 1 mm. Galima montuoti magnetinius jungiklius (kuriuos reikia įrengti atskirai), kad būtų lengviau nustatyti padėtį. Jo sąsajos kalibras atitinka kelias specifikacijas, tokias kaip M5 × 0,8, 1/8, 1/4, 3/8 ir kt., suderinamas su skirtingomis vamzdynų sistemomis, pasižymi plačiu pritaikomumu aplinkos poveikiui ir darbinės temperatūros diapazonu nuo -10 ℃ iki 70 ℃ (nemagnetinis jungiklis) arba nuo -10 ℃ iki 60 ℃ (su magnetiniu jungikliu), todėl tinka įvairiai darbo aplinkai.
Techninės specifikacijos CQ2B20-5S
Pagrindiniai konstrukciniai parametrai
Cilindro skersmuo: 20 mm, priklausantis standartiniam plono cilindro dydžiui, tinka montuoti ribotoje erdvėje.
Eiga: 5 mm, trumpa eiga atitinka tikslaus padėties nustatymo reikalavimus, dažniausiai naudojama tvirtinimo, patikros ir kitose darbo sąlygose.
Konstrukcijos tipas: standartinis plonas cilindras, naudojant kiauryminį (B tipo) montavimo būdą, lengvai integruojamas su įranga.
Pagrindinė medžiaga: aliuminis, pasižymintis lengvumu ir atsparumu korozijai, tinkantis pramoninės automatikos scenarijams.
2. Veikimo parametrai
Darbinio slėgio diapazonas: 0,05–1,0 MPa, atitinkantis žemo ir aukšto slėgio pavaros reikalavimus, apimantis daugumą pneumatinių sistemų.
Maksimalus atsparumas slėgiui: 1,5 MPa, užtikrinantis patikimumą esant trumpalaikiams slėgio svyravimams.
Stūmoklio greičio diapazonas: 50–500 mm/s, tinka greito arba mažo greičio darbo sąlygoms, tokioms kaip greitas rūšiavimas arba lėtas slėgio pakrovimas.
Judėjimo tolerancija: ≤ 1 mm, užtikrinanti pakartotinio padėties nustatymo tikslumą, tinka automatizuotiems procesams, kuriems reikalingas didelis nuoseklumas.
3. Sąsaja ir suderinamumas
Sąsajos specifikacijos: Suteikia kelis kalibrus, tokius kaip M5 × 0,8, 1/8, 1/4, 3/8 ir kt., suderinamus su skirtingomis vamzdynų sistemomis.
Pavaros terpė: suderinama su suslėgtu oru, nereikia papildomo tepimo, todėl sumažėja priežiūros išlaidos.
Magnetinių jungiklių suderinamumas: Palaiko papildomus magnetinius jungiklius (pvz., X202 modelį), kad būtų galima aptikti padėtį ir gauti grįžtamąjį ryšį.
4. Prisitaikymas prie aplinkos
Darbinės temperatūros diapazonas:
Nemagnetinis jungiklis: nuo -10 ℃ iki 70 ℃, tinka įprastinei pramoninei aplinkai.
Magnetinis jungiklis: nuo -10 ℃ iki 60 ℃, atkreipkite dėmesį į jungiklio komponentų atsparumo temperatūrai ribą.
Apsaugos lygis: Nors IP lygis nėra aiškiai pažymėtas, aliuminio korpusas ir sandarinimo konstrukcija yra atsparūs dulkėms ir nedidelei drėgmei.
5. Montavimas ir priežiūra
Montavimo būdas: Palaiko montavimą per skylę, gali būti tvirtinamas prie įrangos paviršiaus arba integruotas į modulines vožtuvų grupes.
Priežiūra: Modulinė konstrukcija palengvina išmontavimą ir sandariklio keitimą, taip sumažinant prastovas.
Papildomi priedai: Pateikia sandarinimo komponentus (pvz., CQ2B20-PS), plaukiojančias jungtis ir kt., kad prailgintų tarnavimo laiką ir optimizuotų perdavimo tikslumą.
Mūsų paslaugos:
1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės
2, Mūsų kainos yra labai konkurencingos.
3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.
4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.
Pakavimas ir pristatymas:
1, 100% visiškai naujas ir originalus gamyklinis antspaudas!
2, Garantija: 1 metai
3, Pakuotė: Originali pakuotė su dėžutėmis.
4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo
5, Visos prekės bus patikrintos prieš išsiuntimą
