ZSE40A-01-T

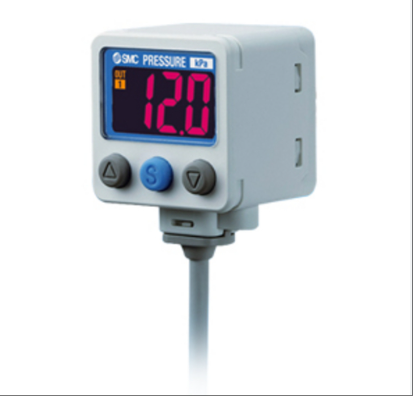

ZSE40A-01-T modelis yra didelio tikslumo skaitmeninis vakuuminis slėgio jungiklis, pasižymintis kompaktiška konstrukcija, palaikantis dviejų diapazonų vakuumo ir teigiamo slėgio aptikimą (vardinis slėgio diapazonas nuo -101,3 kPa iki 101 kPa). Jis turi PNP kolektoriaus atviros grandinės dviejų kanalų išvestį ir 1-5 V analoginio įtampos signalo sinchroninio išėjimo funkciją, gali lanksčiai perjungti skaitmeninį ir analoginį valdymo režimus. Jis aprūpintas 3 1/2 colio 7 segmentų LCD dviejų spalvų ekranu (raudonas/žalias foninis apšvietimas), palaikančiu ± 2 % FS didelio tikslumo ekraną ir ± 0,2 % FS pakartojamumo tikslumą. Slėgio nustatymo diapazonas apima nuo 10 kPa iki -105 kPa, o atsako laikas yra tik 2,5 ms (įskaitant apsaugos nuo virpesių funkciją). Apsaugos lygis siekia IP65, o vamzdynų specifikacija yra R1/8 (su M5 vidiniu sriegiu). Jis palaiko oro, nekorozinių dujų ir nedegių dujų aptikimą, o darbinė temperatūra yra nuo -5 ℃ iki 50 ℃. Jis tinka slėgio stebėjimui ir signalizacijos scenarijams automatinėse gamybos linijose, vakuuminėje įrangoje ir pneumatinėse sistemose.
Techninės specifikacijos ZSE40A-01-T
Pagrindinės specifikacijos
Tipas: Vakuuminis slėgis (suderinamas su vakuumo ir teigiamo slėgio aptikimu)
Nominalus slėgio diapazonas: nuo 0 iki 101,3 kPa (vakuumo pusėje), palaiko vakuumo aptikimą esant neigiamam slėgiui iki -101,3 kPa
Rodomasis/nustatytas slėgio diapazonas: nuo 10 iki 105 kPa (palaiko dviejų diapazonų reguliavimą: teigiamą ir neigiamą slėgį)
Slėgio atsparumo bandymo slėgis: 500 kPa
2. Elektrinės charakteristikos
Maitinimo įtampa: nuo 12 iki 24 V nuolatinės srovės (± 10 % svyravimas, su apsauga nuo atbulinės eigos)
Srovės suvartojimas: ≤ 45mA
Išvesties specifikacijos:
Jungiklio išėjimas: PNP kolektoriaus atviros grandinės dviejų kanalų (OUT1, OUT2)
Analoginis išėjimas: 1–5 V įtampos signalas (tikslumas ± 2,5 % FS)
Apkrovos srovė: 80 mA (jungiklio išėjimas)
Apsauga nuo trumpojo jungimo: įmontuota
Reakcijos laikas: 2,5 ms (įskaitant anti-osciliacijos funkciją, palaikančią kelių lygių pasirinkimą: 20/100/500/1000/2000 ms)
Ekrano tikslumas: ± 2 % FS ± 1 skaitmuo (aplinkos temperatūra 25 ± 3 ℃)
Kartojimo tikslumas: ± 0,2 % FS ± 1 skaitmuo
Histerezės režimas: kintamas viršutinės ir apatinės ribų palyginimo režimas (reguliuojamas nuo 0)
Analoginio išėjimo charakteristikos:
Išėjimo įtampos diapazonas: nuo 1 iki 5 V (± 2,5 % FS)
Tiesiškumas: mažesnis nei ± 1 % FS
Išėjimo varža: maždaug 1 kΩ
3. Prisitaikymas prie aplinkos
Naudojimo temperatūros diapazonas: nuo -5 iki 50 ℃ veikimo metu, nuo -10 iki 60 ℃ laikymo metu (be kondensato ar užšalimo)
Drėgmės diapazonas: nuo 35 iki 85 % santykinio oro drėgnumo (be kondensacijos)
Apsaugos lygis: IP65 (IEC standartas)
Įtampos ištvermė: 10000 V kintamoji įtampa (tarp įjungtos dalies ir korpuso, 1 minutė)
Izoliacijos varža: ≥ 50M Ω (500 V nuolatinės srovės megommetras, tarp įkrovimo įrenginio ir korpuso)
Atsparumas vibracijai: nuo 10 iki 150 Hz, pilna amplitudė 1,5 mm arba 20 m/s² (2 valandos XYZ kryptimis, be maitinimo)
Temperatūros charakteristikos: 100 m/s² (3 kilpos XYZ kryptimis, be maitinimo)
4. Įdiegimas ir sąsaja
Vamzdyno specifikacija: R1/8 (su M5 vidiniu sriegiu)
Ekrano režimas: 3 1/2 bitų 7 segmentų LCD dviejų spalvų ekranas (raudona/žalia)
Veiksmo indikatoriaus lemputė: Kai jungiklio išėjimas įjungtas, šviečia oranžinė lemputė (OUT1, OUT2).
Matavimo vieneto specifikacija: fiksuotas SI vienetas
Automatinis poslinkio įvestis: nėra įtampos įvesties (su kontaktais arba be jų), žemas lygis ≤ 0,4 V, įvesties laikas ≥ 5 ms
5. Skysčių suderinamumas
Tinka skysčiams: orui, nekorozinėms dujoms, nedegioms dujoms
Liekamoji įtampa: ≤ 1 V
6. Kitos savybės
Nustatytas slėgio diapazonas: nuo 10 iki -105 kPa (palaiko dviejų diapazonų teigiamo ir neigiamo slėgio reguliavimą)
Analoginės įtampos išėjimo tiesiškumas: mažesnis nei ± 1 % FS
Mažas rodomas vienetas: 0,1 kPa
Išvesties specifikacijos perjungimas: palaiko PNP kolektoriaus atviros grandinės dvigubą išvestį + analoginę įtampą / automatinį perjungimą
