YASKAWA SGDH-10AE Naujas ir originalus aukštos kokybės

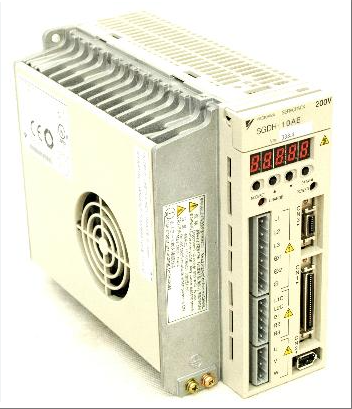

SGDH-10AE

SGDH-10AE modelio servo pavara yra didelio našumo pavaros įrenginys, specialiai sukurtas pramoninės automatikos sričiai. Jis pagamintas naudojant iš Japonijos importuotą technologiją, jo vardinė galia yra 1,0 kW, jis palaiko trifazį 200 V maitinimo šaltinį ir yra suderinamas su sukimo momento, greičio ir padėties valdymo režimais. Jį galima pritaikyti mažos inercijos servo varikliams, tokiems kaip SGMAH tipo (pvz., 0,1 kW–2,9 kW galios diapazonas), pasiekiant didelį dinaminį atsaką ir tikslų padėties nustatymą. Pagrindiniai jo privalumai: reguliuojamų modeliuojamų apkrovų arba internetinių testavimo platformų naudojimas parametrų atitikimui optimizuoti, pagrindinės / valdymo grandinės galios atskyrimo ir aliarmų sekimo atminties funkcijų palaikymas, parametrų nustatymo ir priežiūros laiko sutrumpinimas; Įrengtas MECHATROLINK-II ryšio sąsaja ir pasirenkamu visiškai uždaros kilpos moduliu, jis pasiekia mikrometro lygio padėties nustatymo tikslumą per išorinius kodavimo įrenginius (pvz., linijinę grotelių liniuotę) ir yra plačiai naudojamas tokiose situacijose kaip CNC staklės, elektronikos gamyba, pakavimo mašinos ir kt., kurioms reikalingas griežtas greičio svyravimų slopinimas (pvz., sklandus veikimas itin mažu greičiu) ir reagavimas. Be to, šis modelis pasižymi IP65 apsaugos lygiu, 15 V vibracijos lygiu, nepertraukiamo darbo sistema ir kitais dizainais, tinkančiais pramoninei aplinkai nuo 0 iki 40 ℃. Jis taip pat palaiko flanšo montavimą ir modulinį išplėtimą, patenkindamas vartotojų poreikius dėl didelio efektyvumo ir patikimumo.

Techninės specifikacijos SGDH-10AE

Pagrindinės specifikacijos

Prekės ženklas ir modelis: YASKAWA SGDH-10AE

Tipas: SGDH servo pavara

Galingumas: 1,0 kW

Maitinimo įtampa: Trifazis 200 V (suderinamas su standartiniu pramoniniu maitinimo šaltiniu)

Apsaugos lygis: IP65 (variklio korpusas, atsparus dulkėms ir vandens purslams)

Darbinė temperatūra: 0–40 ℃

Aplinkos drėgmė: 20–80 % (be kondensacijos)

Vibracijos lygis: V15

Atsparumo karščiui lygis: F lygis

Izoliacijos atsparumo įtampa: AC1500V 1 minutę (200V lygis)

Montavimo būdas: flanšo tipo

Sužadinimo būdas: nuolatinio magneto tipas

Sukimosi kryptis: prieš laikrodžio rodyklę, žiūrint iš apkrovos pusės, esant sukimosi į priekį komandai (CCW)

2. Veikimo parametrai

Valdymo režimas: Palaiko tris valdymo režimus: sukimo momentą, greitį ir padėtį, kad būtų patenkinti įvairūs pramonės poreikiai.

Greičio atsako dažnis: didelė dinaminio atsako galimybė, tinkanti didelio greičio trajektorijos sekimo scenarijams.

Padėties nustatymo tikslumas: palaiko didelio tikslumo padėties nustatymą ir gali būti pritaikytas išoriniams kodavimo įrenginiams (pvz., linijiniams kodavimo įrenginiams), kad būtų pasiektas mikrometrų lygio valdymas.

Suderinamas su SGMAH tipo mažos inercijos servo varikliais (galios diapazonas 0,1 kW–2,9 kW), optimizuojant sistemos dinaminį našumą.

Visiškas uždaros kilpos valdymas: pasirenkamas visiško uždaros kilpos modulis, naudojantis išorinį kodavimo įrenginį, kad būtų pasiektas didelis jautrumas padėties nustatymui.

Greičio svyravimų slopinimas: Jis gali sklandžiai veikti esant itin mažam greičiui, todėl žymiai sumažėja variklio greičio svyravimai.

Valdymo algoritmas: Pritaikius naują valdymo algoritmą, procesoriaus skaičiavimo laikas buvo sumažintas perpus, palyginti su pradiniu modeliu, padėties nustatymo laikas sumažintas iki trečdalio, o reagavimo greitis gerokai pagerėjo.

3. Elektros ir sąsajos

Pagrindinės grandinės / valdymo grandinės maitinimo atskyrimas: palaiko maitinimo atskyrimo konstrukciją, siekiant padidinti sistemos saugumą ir palengvinti priežiūrą.

Signalizacijos sekimo atminties funkcija: automatiškai įrašo signalizacijos informaciją, supaprastina trikčių šalinimo procesą.

Ryšio sąsaja: palaiko MECHATROLINK-II ryšio komandų tipą (sukamiesiems servo varikliams), suderinamą su pagrindiniais pramoninių magistralių protokolais.

Kodavimo įrenginio sąsaja: palaiko didelės skiriamosios gebos nuosekliuosius kodavimo įrenginius (pvz., 20 bitų prieaugio tipo), tinkamus didelio tikslumo valdymo reikalavimams.

4. Mašinos ir konstrukcija

Projektavimo seka: A lygio projektavimas, siekiant užtikrinti gaminio stabilumą ir patikimumą.

Veleno galo konfigūracija: tiesus velenas su varžto skyle, palaikantis tiesioginę transmisiją.

Dažymo apdorojimas: pagerina apsaugą nuo korozijos ir prisitaiko prie atšiaurių pramonės aplinkų.

Papildomos dalys: galima pasirinkti alyvos sandariklius, kad būtų pagerintas mechaninis veikimas ir apsaugos lygis.

5. Saugumas ir sertifikavimas

Saugos funkcija: integruotas STO saugos sukimo momento išjungiklis, atitinkantis IEC 61800-5-2 standartą, užtikrinantis įrangos ir personalo saugumą.

Apsaugos mechanizmas: įmontuota apsauga nuo perkrovos ir perkaitimo, prailginanti įrangos tarnavimo laiką.

Produkto sertifikavimas: Išlaikytas CE sertifikatas ir atitinka tarptautinius saugos standartus.

6. Taikymo sritys

Pramoniniai robotai: tinka robotų jungčių pavarai, užtikrinančiai didelio tikslumo trajektorijos valdymą.

CNC staklės: atitinka staklių padavimo ašies didelio dinaminio atsako ir tikslaus padėties nustatymo reikalavimus.

Elektronikos gamybos įranga: pritaikyta greitaeigėms paviršiaus montavimo mašinoms, kištukinėms mašinoms ir kitai įrangai, siekiant pagerinti gamybos efektyvumą.

Pakavimo mašinos: Palaiko didelio tikslumo sinchroninį greitaeigių pakavimo linijų valdymą.

Maisto perdirbimo mašinos: stabiliai veikia drėgnoje ir dulkėtoje aplinkoje, kad būtų užtikrintas maisto saugumas.

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą
