SGMPH-04A1A-YR61

YASKAWA SGMPH-04A1A-YR61 Naujas ir originalus, aukštos kokybės

YASKAWA SGMPH-04A1A-YR61 modulis

  • prekės nr.:

    SGMPH-04A1A-YR61
  • mokėjimas:

    T/T
  • rinkos kaina:

    $66
  • kaina:

    $99
  • produkto kilmė:

    JP
  • spalva:

    New sealed
  • pristatymo laikas:

    In stock/1-3days

SGMPH-04A1A-YR61

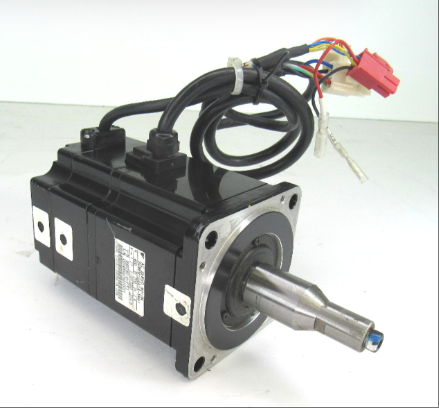

SGMPH-04A-YR61 servovariklis yra didelio našumo kompaktiškas servovariklis, specialiai sukurtas pramoninės automatizacijos scenarijams. Jis pasižymi plokščia konstrukcija ir nuolatinio magneto sinchronizavimo technologija, o jo vardinė galia yra apie 0,4 kW. Jis tinka 200 V trifaziam maitinimo šaltiniui, palaiko greitą veikimą (vardinis greitis 3000 aps./min., maksimalus greitis iki 5000 aps./min.) ir pasižymi dideliu dinaminiu atsaku. Jis aprūpintas 13 bitų prieauginiu kodavimo įrenginiu (kai kuriuose modeliuose galima pasirinkti 16 bitų absoliutų kodavimo įrenginį), kuris gali pasiekti ± 0,01 mm padėties nustatymo tikslumą, atitinkantį didelio tikslumo trajektorijos sekimo ir pasikartojančio padėties nustatymo reikalavimus tiksliojoje įrangoje, tokioje kaip elektronikos gamyba ir puslaidininkių apdirbimas. Variklis sumontuotas ant flanšo, o išėjimo velenas yra plokščias (pasirinktinai galima naudoti balansavimo raktą arba stūmoklį), todėl jį lengva tiesiogiai prijungti prie transmisijos komponentų. Apsaugos lygis siekia IP65 (išskyrus veleno įvedimo dalį), yra atsparus dulkėms ir vandeniui, gali stabiliai veikti esant aplinkos temperatūrai nuo -10 ℃ iki 40 ℃, todėl tinka pramoninėms vietovėms, kuriose yra daug dulkių ir drėgmės. Be to, šis modelis palaiko bendradarbiavimą su ∑ -7 serijos tvarkyklėmis ir yra suderinamas su pagrindiniais pramoninių magistralių protokolais, tokiais kaip EtherCAT ir MECHATROLINK-III. Parametrų vizualizacijos derinimą ir vibracijos slopinimo optimizavimą galima atlikti naudojant „SigmaWin+“ programinę įrangą. Jame taip pat integruota STO saugos sukimo momento išjungimo funkcija, kuri atitinka IEC 61800-5-2 saugos standartą ir tinka scenarijams, kuriems reikalingas didelis patikimumas ir saugos dubliavimas, pavyzdžiui, pramoninių robotų jungtinės pavaros ir CNC staklių padavimo ašys.

Techninės specifikacijos SGMPH-04A1A-YR61

Pagrindinės specifikacijos

Nominali išėjimo galia: 0,4 kW, tinka mažos galios tiksliojo pavaros scenarijams.

Nominali įtampa: AC200V, suderinama su standartiniu pramoniniu trifaziu maitinimo šaltiniu.

Nominalus greitis: 3000r/min., maksimalus greitis 5000r/min., atitinkantis didelio greičio veikimo reikalavimus.

Apsaugos lygis: IP65 (variklio korpusas), veleno kiaurymių apsaugos lygis gali būti sumažintas ir jos konfigūracijai turi būti naudojami sandarinimo komponentai.

2. Veikimo parametrai

Nominalus sukimo momentas: 0,318 N · m, momentinis maksimalus sukimo momentas 3,82 N · m, palaiko trumpalaikes perkrovos sąlygas.

Sukimo momento konstanta: 0,349 N · m/A, atspindinti tiesinį ryšį tarp variklio elektromagnetinio sukimo momento ir srovės.

Variklio inercija: 0,331 × 10⁻⁴ kg · m², mažos inercijos konstrukcija pagerina dinaminį atsako greitį.

Nominali galia: 49,0 kW/s, rodanti galios reguliavimo trumpalaikę galią.

Nominalus kampinis pagreitis: 38500 rad/s², atspindintis greitą paleidimą ir stabdymą.

Mechaninė laiko konstanta: 0,36 ms, matuojanti variklio atsako greitį nuo statinės iki pastovios būsenos.

Elektrinė laiko konstanta: 8,6 ms, atspindinti armatūros grandinės elektromagnetines pereinamąsias charakteristikas.

3. Elektriniai parametrai

Nominali srovė: 2,6 Arms, momentinė maksimali srovė: 8,0 Arms, turi būti suderinta su vairuotojo perkrovos pajėgumu.

Kodavimo įrenginio konfigūracija: 13 bitų prieauginis kodavimo įrenginys (8192P/r), pasirenkamas 16 bitų absoliutus kodavimo įrenginys.

4. Mechanika ir montavimas

Montavimo būdas: flanšo montavimas, palaiko plokščio veleno išvestį (gali būti komplektuojami su plokščiais raktais arba stūmokliais).

Veleno galo konstrukcija: plokščio veleno konstrukcija suderinama su tiesiogine jungtimi, galima konfigūruoti pasirenkamą pavarą.

Aplinkos prisitaikymas: Darbinė temperatūra 0–40 ℃, drėgmė 20–88 % (nesikondensuojanti).

5. Saugumas ir patikimumas

Saugos funkcija: integruotas STO apsauginis sukimo momento išjungiklis, atitinkantis IEC 61800-5-2 standartą.

Apsaugos mechanizmas: įmontuota apsauga nuo perkrovos ir perkaitimo, prailginanti variklio tarnavimo laiką.

Sertifikavimo standartai: CE, UL, RoHS sertifikatai, užtikrinantys atitiktį ir saugą.

6. Bendravimas ir suderinamumas

Ryšio protokolas: Palaiko pagrindines pramonines magistrales, tokias kaip „EtherCAT“ ir „MECHATROLINK-III“.

Tvarkyklių suderinamumas: suderinamas su ∑-7 serijos tvarkyklėmis, kad būtų pasiektas visiškas uždaros kilpos valdymas.

Derinimo programinė įranga: palaiko „SigmaWin+“ parametrų vizualizavimo konfigūraciją ir vibracijos slopinimo optimizavimą.

Mūsų paslaugos:

1, Visi mūsų produktai yra nauji, originalūs ir geros kokybės

2, Mūsų kainos yra labai konkurencingos.

3, Turime didelį kiekį sandėlyje, todėl galėtume padėti klientams gauti sunkiai gaunamus komponentus.

4. Visi užklausimai bus vertinami ir į juos bus atsakyta per 24 valandas.

Pakavimas ir pristatymas:

1, 100% visiškai naujas ir originalus gamyklinis antspaudas!

2, Garantija: 1 metai

3, Pakuotė: Originali pakuotė su dėžutėmis.

4, Pristatymo laikas: Išsiunčiama per 3–7 dienas po apmokėjimo

5, Visos prekės bus patikrintos prieš išsiuntimą

Daugiau prekių sandėlyje:

SGDS-08A12A SGMAH-07DAA61D SGDH-30DE-OY SGMGH-05DCA6F-OY SGMEV-07DDA61-OY
SGMGH-30DCA6H-OY SGMRV-13ANA-YR11 SGMSH-15D2A6S-OY SGMPH-04A1A-YR61 SGMRV-37ANA-YR11
SGDH-10AE SGMSV-15D3A6F
palik žinutę
jei domitės mūsų produktais ir norite sužinoti daugiau,parašykite žinutę čia,mes jums atsakysime kai tik galėsime.
Pateikti
Susiję produktai
CIMR-VC4A0038FAA Compact AC Drive CIMR-VC4A0038FAA Compact AC Drive
Peržiūrėti daugiau
YASKAWA CIMR-VC4A0038FAA kompaktiškas kintamosios srovės pavaros įrenginys, visiškai naujas
YASKAWA CIMR-VC4A0038FAA kompaktiškas kintamosios srovės pavaros įrenginys
CIMR-AC4A0007FAA CIMR-AC4A0007FAA
Peržiūrėti daugiau
YASKAWA CIMR-AC4A0007FAA Didelio našumo vektoriaus valdymo kintamosios srovės pavara, visiškai nauja
YASKAWA CIMR-AC4A0007FAA Didelio našumo vektoriaus valdymo kintamosios srovės pavara

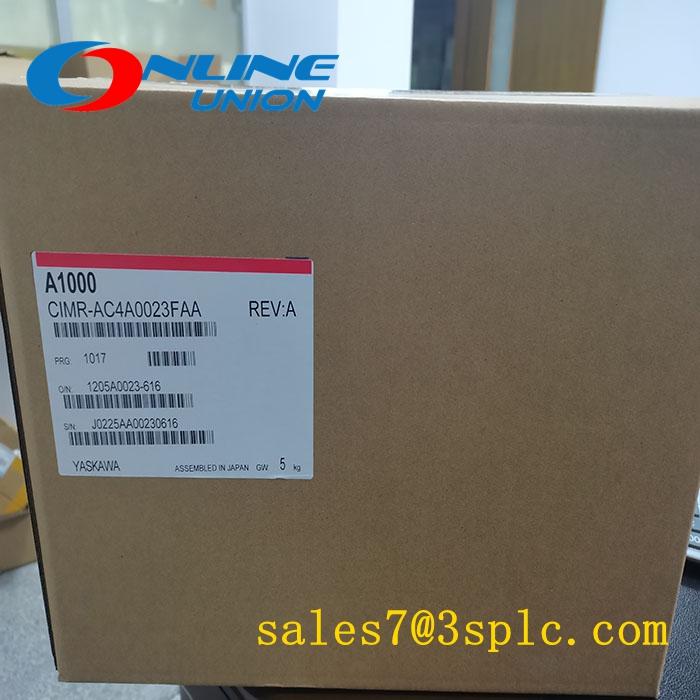

CIMR-AC4A0023FAA CIMR-AC4A0023FAA
